大众宝来转向信号灯无法点亮
来源:本站收集  作者:佚名  2012-11-22 09:46:55

   一辆行驶里程仅仅200km的大众新宝来1.6 L轿车。车主反映:该车出现左侧3个转向信号灯均无法点亮的故障。

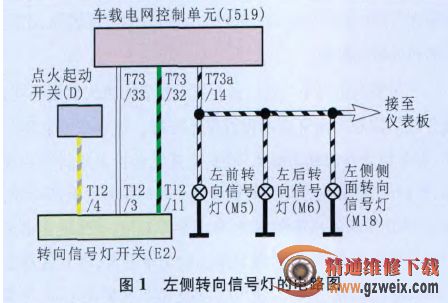

    接车后:试车发现右侧转向信号灯可正常点亮.而左侧转向信号灯无法点亮。首先检查灯泡,3个灯泡均正常,接着测量灯泡底部连接导线的电压,均无电压,推断左侧3个转向信号灯的共用电路有故障。查看维修手册,整理出左侧转向信号灯的电路图,如图1所示。由图1可知.左前转向信号灯(M5)、左侧侧面转向信号灯(M18)和左后转向信号灯(M6)没有共用的熔丝,它们直接受车载电网控制单元(J519)控制。接通点火开关,J519通过端子,T73/33接收转向信号灯开关(E2)的左转向信号,然后通过端子T73a/14向3个左侧转向信号灯供电。

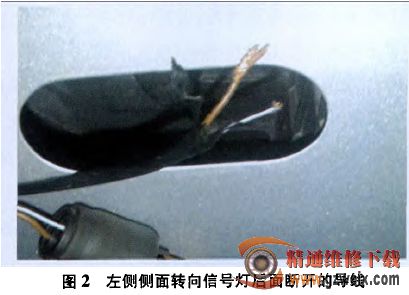

    接通点火开关与左侧转向信号灯,检查端子T73a/14,结果无电压输出;检查端子T73/33,有左转向信号,推断可能的故障原因为端子T73a/14有问题或J519内部损坏。仔细检查端子T73a/14,没有发现异常;更换 J519并重新编码后装复,左侧转向信号灯依然无法点亮。再次检查端子T73a/14,仍无电压输出。难道是左侧转向信号灯电路中有短路现象,为了保护电路,J519停止向端子T73a/14供电?接下来重点检查端子173a/14与M18之间的线路情况。经检查,发现M18后面的一段导线断开(图2),暴露的铜丝与车体接触。与驾驶人交流得知车子购买后只开过几次.一直停放在车库,由于车库里经常有老鼠出没,导线应该是老鼠咬断的。



    故障排除:修复断开的导线后试车,左侧转向信号灯均可正常点亮,故障排除。
