大众迈腾轿车自动驻车系统故障
来源:本站整理  作者:佚名  2014-06-11 10:08:12

    一辆行驶里程约13.7万km的 2007年大众迈腾1. 8T轿车。用户反映:该车前照灯开关左侧的EPB电子机械式驻车系统按键E538按下不起作用,而且变速杆旁的AU-TO HOLD E540按键按下也没有反应,同时仪表上的黄色驻车灯K213点亮。此故障偶尔会出现,故障出现后,车辆行驶一段距离故障一般会消失,当EPB按键恢复正常时,AUTOHOLD按键也恢复正常。
    故障分析:连接故障诊断仪V. A. S5052进行诊断,输入地址码53进入EPB系统,系统内存储2个故障码,分别是02434(左侧通道供电控制单元断路,对地短路)和02435(右侧通道供电控制单元断路/对地短路)。简单地讲,EPB系统的控制程序是由E538按键发出请求信号,信号传递到电子机械式驻车制动控制单元J540,再由J540发出执行信号到左后轮驻车制动电动机V282和右后轮驻车制动电动机V283,整个控制过程比较简单。AUTOHOLD自动驻车功能作为EPB系统的一个强化功能,首先由J540通过CAN总线收集满足AUTO HOLD工作的条件,当按下按键E540时,信号传递到J540,由J540通过ABS控制单元J104对左、右制动器执行控制。

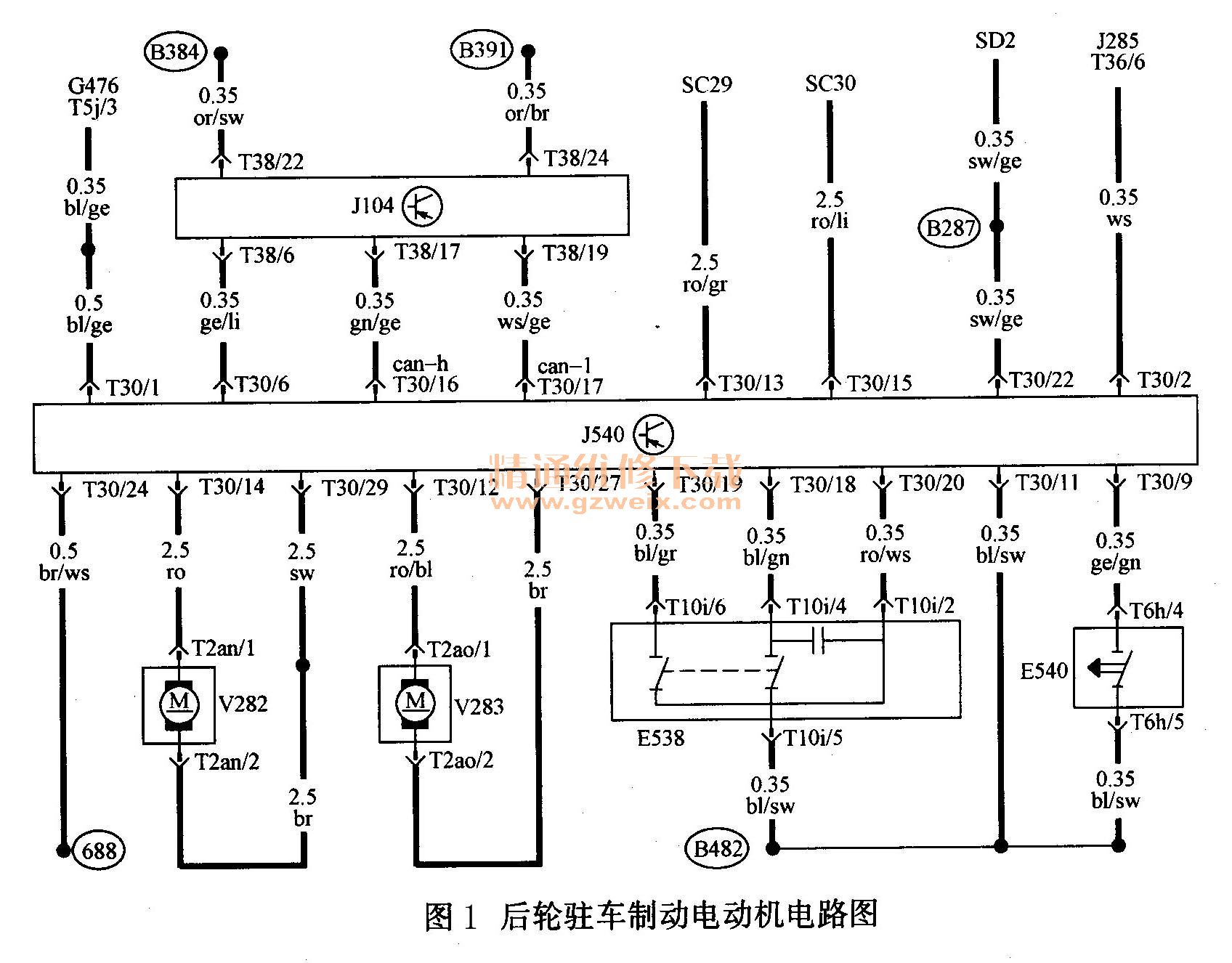

    由后轮驻车制动电动机电路图(图1)可以看出,故障码应与熔丝SC29和SC30供电的2条电路有关,还与后轮驻车制动电动机V283和V282以及相关电路有关。如果将熔丝SC29和SC30同时断开,EPB控制单元J540无法通信,而且ESP警告灯亮起,断开其中任意一个熔丝,相应一侧的电动机不工作。首先检查2个熔丝供电,正常,均为12V,再检查J540的'30/13脚与130/15脚的供电,正常,均为12V。这说明线束无断路,电路阻值小于1. 5Ω。再检查V282与V283的电路情况,130/14脚与T2an/1脚、130/29脚与12an/2脚、130/12脚与T2ao/1脚、130/27脚与T2ao/2脚之间电阻值均小于1. 5SZ,而且无短路或断路现象。检查至此,电动机V282与V283的电源电路确定没有问题。读取数据流数据流显示EPB按键E538状态错误,于是维修人员决定按照电路图检查按键E538与J540之间电路。


    延伸阅读:迈腾EPB故障警告灯亮、电子驻车制动不起作用
