大众捷达未踩制动踏板ABS泵工作
来源:汽车维修技师  作者:佚名  2015-06-02 09:14:28

    一辆行驶里程约17.3万km的2007款大众捷达轿车。车主反映:该车正常行驶未踩制动踏板的情况下ABS泵工作。
    故障诊断:接车后,用诊断仪进入大众奥迪车系,选择03—ABS制动系统,读取故障码,显示系统正常。于是与车主一起试车抓到一些故障规律,车速低于10km/h,ABS泵开始工作(未踩制动踏板)。接上红盒子蓝点诊断仪进入大众奥迪车系,选择(03—ABS制动系统,04读数据流01组ABS工作时4个轮子的转速信号有什么异常数据,故障现象居然不出现了,这是为什么呢?原来ABS系统插上诊断仪的情况下就不上作了,没办法只好看下车速低于10km/h时的4个车轮数据流,未发现什么异常数据,难道是ABS控制单元坏了?车主说在别的修理厂已经换过了,还和原来的显现一样,这个问题有些棘手,难道是外界的信号干扰引起ABS泵工作?火花塞、高压线、发电机,这些都已在别的修理厂换过了。

    相关资料:2013年全新捷达原厂维修手册(含电路)

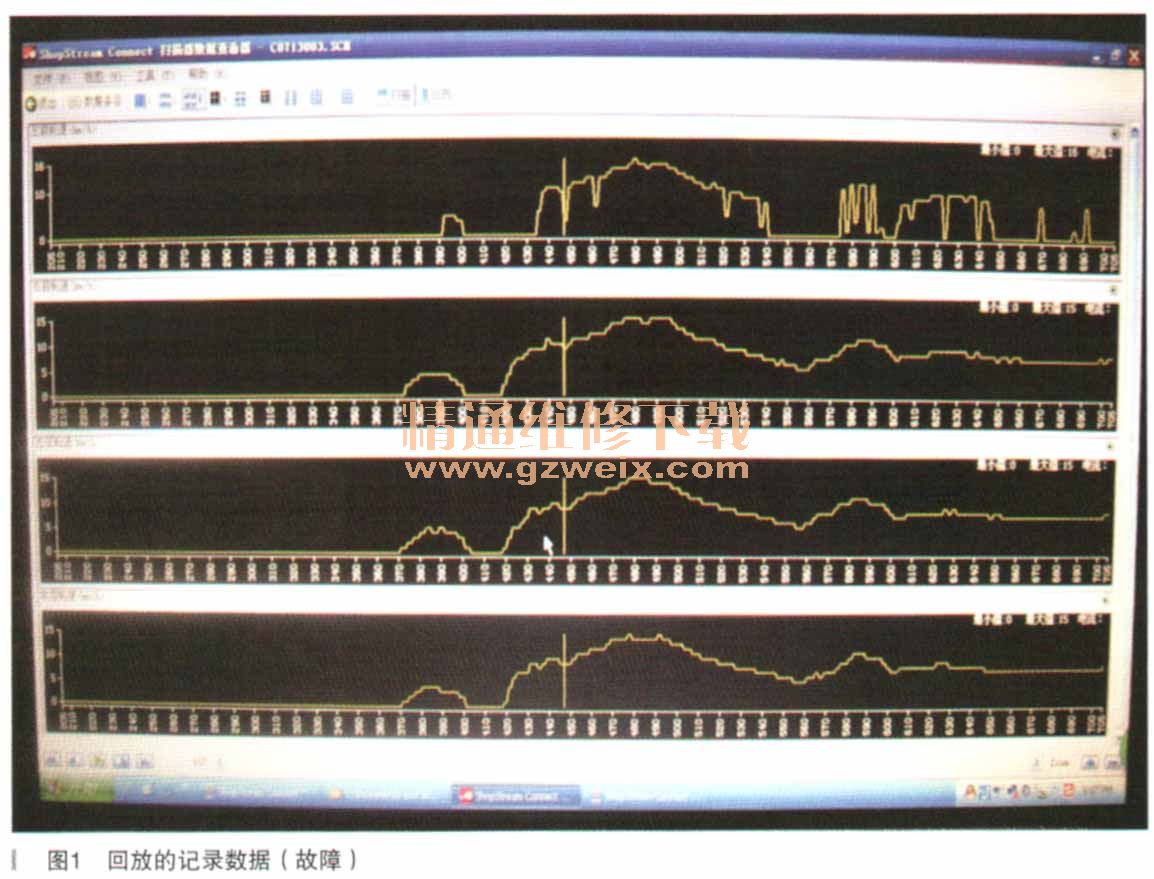

    故障排除:最后用红盒子蓝点诊断仪数据记录功能抓取车速低于10km/h时4个轮子的车速信号,回到车间后用红盒子蓝点的“shop stream connect数据回放软件,回放记录数据,如图1所示。

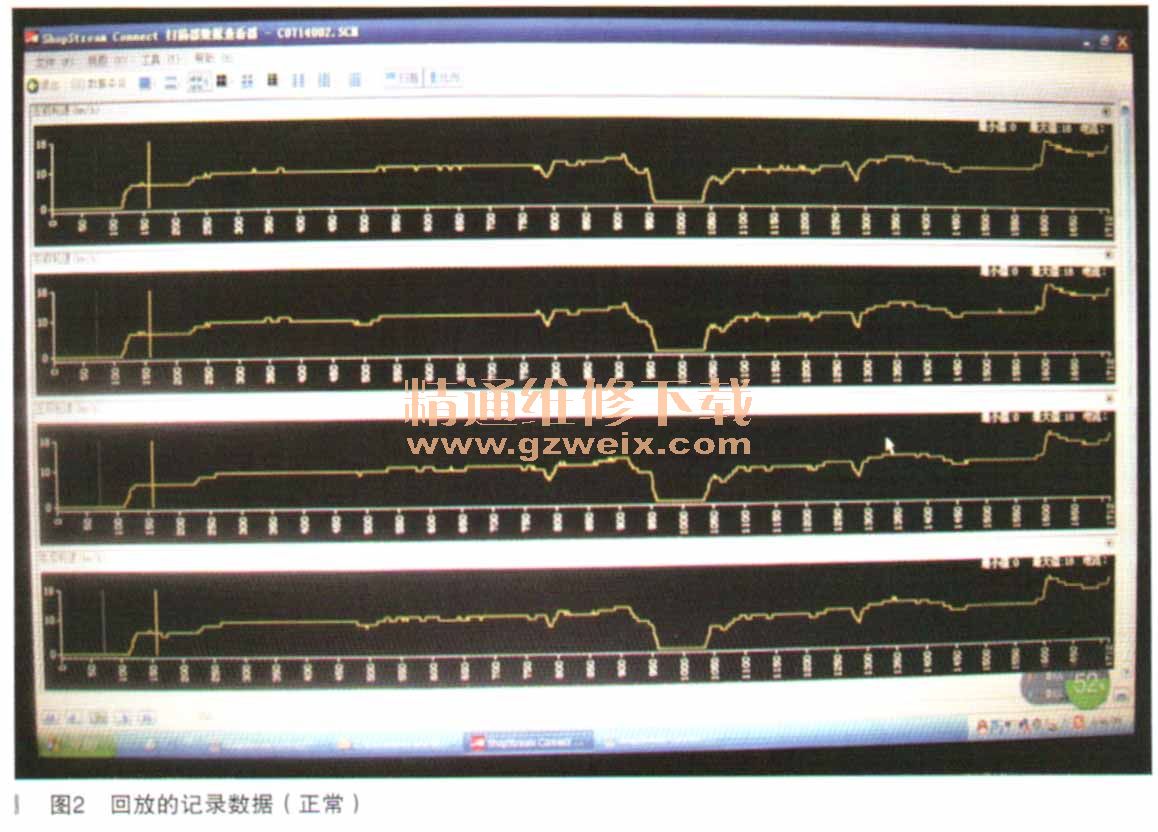

    发现左前车速信号在440多帧的时候信号图形开始有下降的峰值,原来是左前轮信号引起ABS泵工作的啊(未踩制动)。外界信号干扰己排除,因为右前、左后、右后轮速信号没有异常。ABS控制单元已经换过了,剩下就是车速传感器与间隙和左前传感器线束了,一一做完,最后换完左前传感器线束,故障排除,如图2所示。
