大众捷达NF发动机凸轮轴调节阀N205故障维修指导
来源:本站整理  作者:佚名  2015-09-19 10:00:37

    用户反映:个别车辆启动困难无法启动
    解决方案:

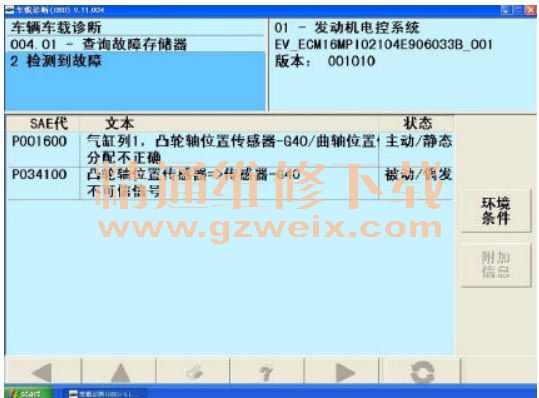

    1. 用 VAS6150 自诊断检测, 01-发动机电控系统有两个故障:(1) P001600-气缸列凸轮轴位置传感器 G40/曲轴位置传感器 G28分配不正确;(2) P034100-凸轮轴位置传感器 G40不可信信号, 如下图:

    2. 拆解凸轮轴调节阀 N205 检查,若检查凸轮轴调节阀不正常,即可确定为凸轮轴调节阀故障。

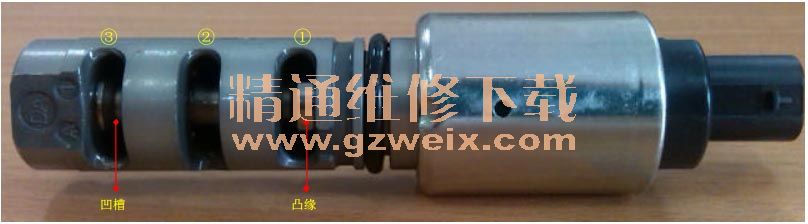

    (1) 正常凸轮轴调节阀, 柱塞回位, 标号① 的油道口正对柱塞的凹槽, 标号③ 的油道口正对柱塞的凸缘, 如下图中放置时, 柱塞可向左自由移动至标号③ 油道口正对凹槽、 标号① 油道口正对凸缘的位置, 即柱塞的完成工作行程为一个凸缘或一个凹槽的长度。

    (2) 不正常凸轮轴调节阀, 柱塞卡滞, 无法完整回位或完成正常工作行程:
    a) 如下图中放置时, 柱塞无法向右移动至完整回位, 标号① 的油道口可见柱塞的凸缘, 标号③ 的油道口可见柱塞的凹槽;

    b) 如下图中放置时, 柱塞无法向左移动完成正常工作行程。

    3. 更换机油及改进后的凸轮轴调节阀。

    备件信息:改进后的凸轮轴调节阀零件号: L04E 906 455 F。
    相关资料:2014年最新大众原厂维修信息系统ELSA 5.1
