大众车系更换新电动转向机后处理方案
来源:本站整理  作者:佚名  2015-09-19 09:10:10

    涉及车型:NCS、Sagitar、Golf A6、Magotan、B7L、CC
    经销商诊断:
    - 更换新转向机总成后,需要对转向控制单元进行转向曲线刷新操作。
    - 用诊断仪进入车辆自诊断,输入地址码 44-电子转向系统, 检查转向扭矩曲线是否与原车一致,若不一致,需要对转向扭矩曲线刷新。

    技术背景:

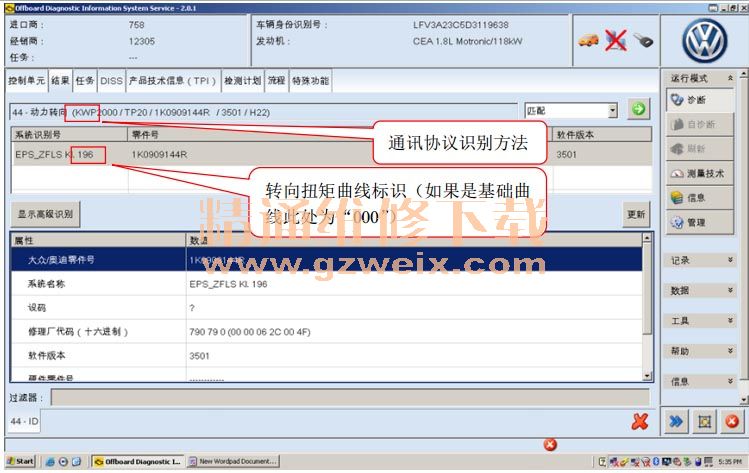

    1、 由于备件所提供的转向机扭矩曲线与原车可能不一致,基础曲线为“ 000”(如图 1),后期需要进行扭矩曲线的刷新,才能恢复正常工作模式。

    2、 此方案适用于 KWP 通讯协议的转向机控制单元,识别方法如图 1。

    解决方案: 前提:
    1、 将刷新用诊断仪所装ODIS诊断程序数据务必升级到1.1926.3182版或者更高版本(在诊断软件ODIS-信息-版本中可以查看) 具体位置如图2:

    2、 要求在刷新过程中车辆连接充电器,以免中途刷新失败损坏控制单元
    3、 确保诊断仪网络连接设置正常(在线连接测试通过)
   4、 准备好电缆式诊断接头,禁止使用蓝牙诊断接头
    5、 请按指导文件执行完整过程,勿要遗漏!
    6、 诊断软件 ODIS 可以连接 MirrorServer/2(镜像服务器 2) ,且镜像服务器 2 工作正常,把 ODIS 中管理-连接-镜像服务器 2 中的 URL 改为 http://镜像服务器 2 第二个 IP/dav。刷新完成后改回之前的网址。具体位置如图3

    刷新时间在 40 分钟左右, 具体方法如下(以 Magotan B6 为例):

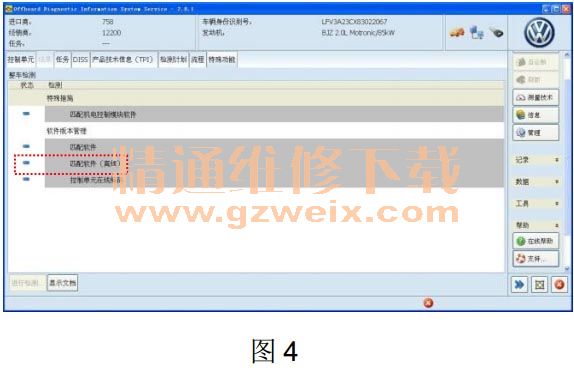

    1、 连接诊断仪(以 ODIS 系统操作界面为例)待系统完成一遍完整检测后,点击“特殊功能”,然后点击“匹配软件”。(如图 4)

    2、 点击屏幕右侧提示“ -2-”对应含义“通过措施代码更新软件”。(如图 5)

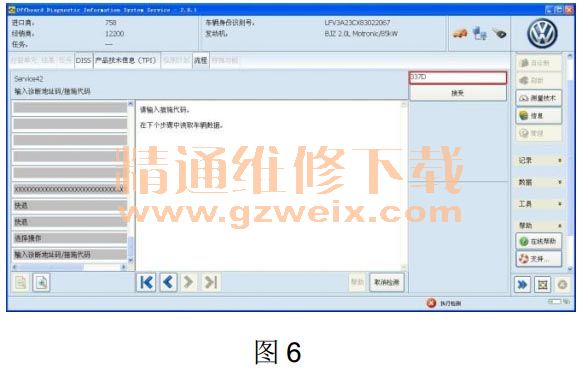

    3、 在右上角红色框内输入措施代码“ 337D”(如图 6)

    4、 等待控制单元汇总信息。(如图 7)

    5、 输入 Geko 用户名和密码。(如图 8、 9)
