维修系统:SDI柴油发动机
实施作业:
调节活塞位移传感器是油量调节器上的一个电位计,用于检测调节活塞的移动。
检查调节活塞位移传感器的步骤如下:
1.检查电压值
(1)连接故障阅读仪V. A. G1551。发动机怠速运转,选择发动机控制单元“地址码”01,显示屏显示:
Rapid data transfer HELP
Select function X X
快速数据传递 帮助
选择功能X X
(2)按0、8键选择功能“阅读测量数据块”,按Q键确认输入,显示屏显示:
Read measured value block HELP
Input display group numberX X
阅读测量数据块 帮助
输入显示组号X X
(3)按0、0、1键选择“显示组号1”,按Q键确认,显示屏显示:
Read measured value block1
840rpm 6.5mg/H 1.480V 87.35℃
阅读测量数据块1
840rpm 6.5mg/H 1.480V 87.35℃
(4)检查显示区4的冷却液温度,其值不低于85℃。
(5)达到要求温度后,检查显示区3显示值(来自于调节活塞位移传感器电压值)。其电压值应为1.60~2. 10V。
Read measured value block1
840rpm 6.5mg/H 1.480V 87.35℃
阅读测量数据块1
840rpm 6.5mg/H 1.480V 87.35℃
(6)如果电压值不符合要求,则应检查调节活塞位移传感器。
(7)按“→”键。
(8)按、6键选择“结束输出”,按Q键确认。
2.测量电阻值
(1)关闭点火开关。
(2)拔下喷油泵插头端子。
(3)用万用表电阻挡测量调节活塞位移传感器端子1与端子2、端子2与端子3之间的电阻值,其电阻值应为4.9~7.5Ω。
(3)如果电阻值不符合要求,则应更换调节活塞位移传感器。
3.检查线路
(1)如果电阻值符合要求,则检查调节活塞位移传感器线路。
(2)拔下喷油泵插头端子 。

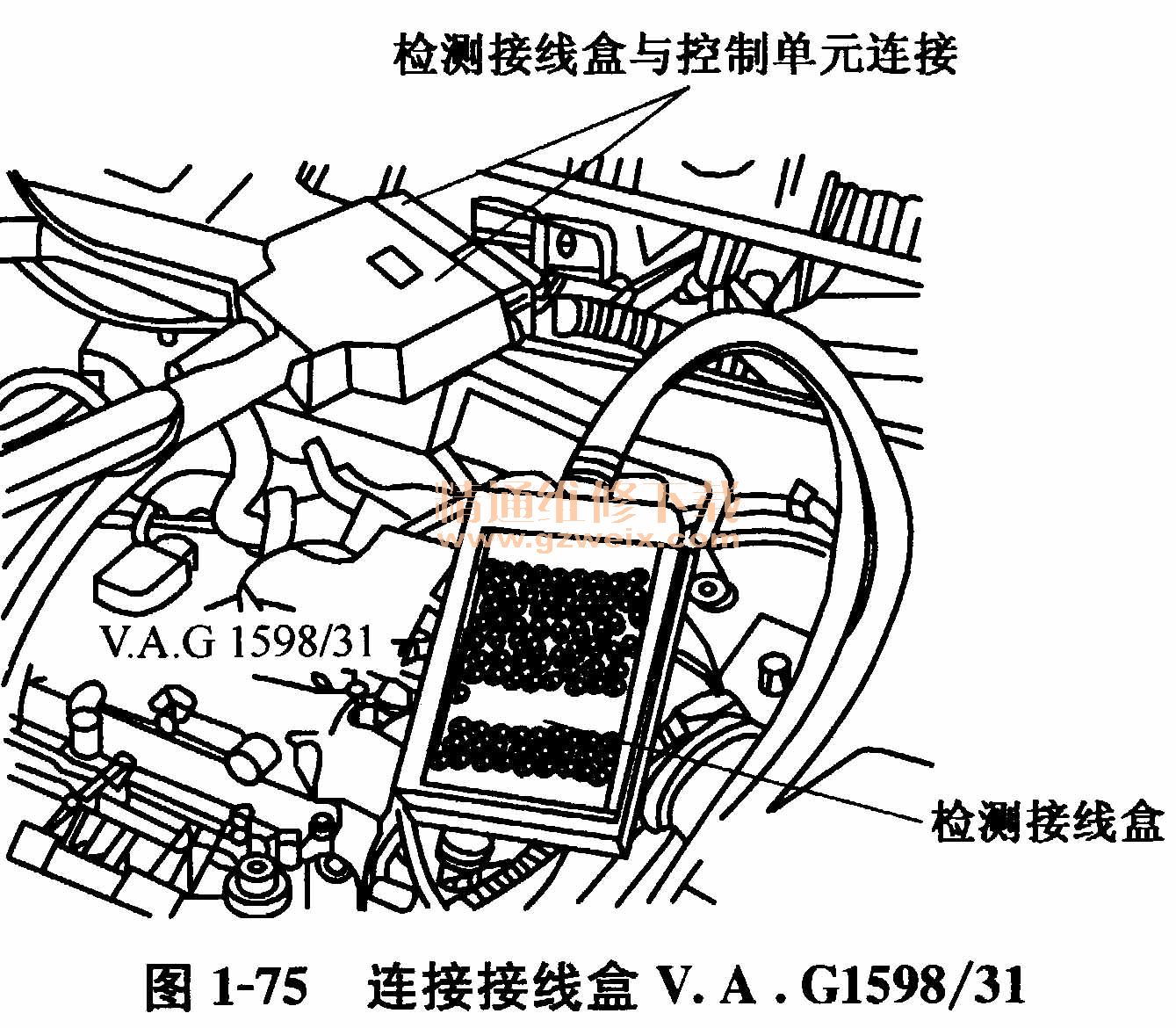

(3)拔下控制单元(J248)插头。连接检测接线盒V. A . G1598/31(见图1-75)。检测接线盒插口和调节活塞位移传感器插头端子的对应关系为:插口108对应端子1、插口106对应端子2、插口99对应端子3。
(4)检查检测接线盒插口和调节活塞位移传感器插头端子对应导线是否断路或短路。
(5)如果线路正常,则更换控制单元(J248)。
(6)取下检测接线盒V. A. G1598/31。
(7)插上控制单元(J248)插头。
(8)插上调节活塞位移传感器插头。
