大众捷达轿车发动机转速传感器的检修
来源:本站整理  作者:佚名  2017-03-19 08:59:23

    检查发动机转速传感器的步骤如下:
    1.测量电阻
    (1)关闭点火开关。
    (2)拔下发动机转速传感器插头。

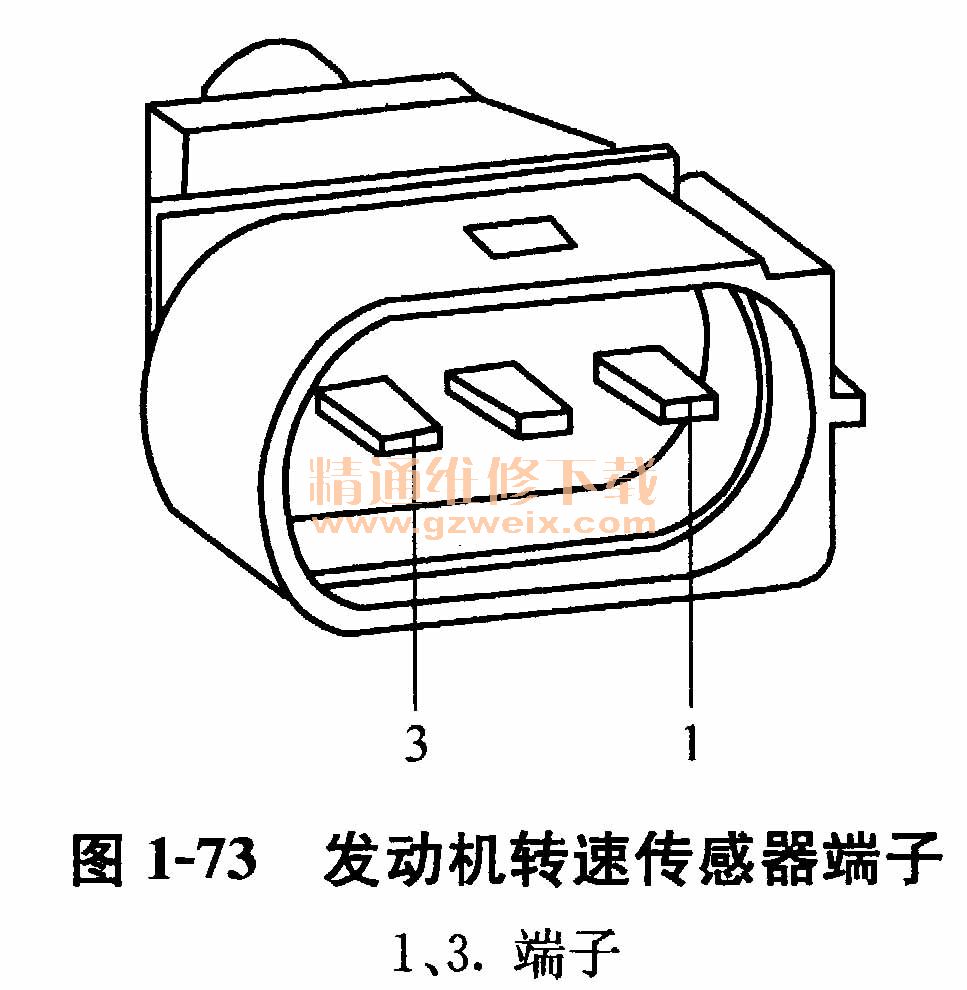

    (3)发动机转速传感器端子如图1-73所示。测量发动机转速传感器端子1和端子2之间的电阻值,其电阻值应为1. 1~1. 6kΩ。

    (4)如果电阻值不符合要求,则应更换发动机转速传感器。
    (5)插上发动机转速传感器插头。
    2.检查线路
    (1)如果电阻值符合要求,则应检查发动机转速传感器线路。

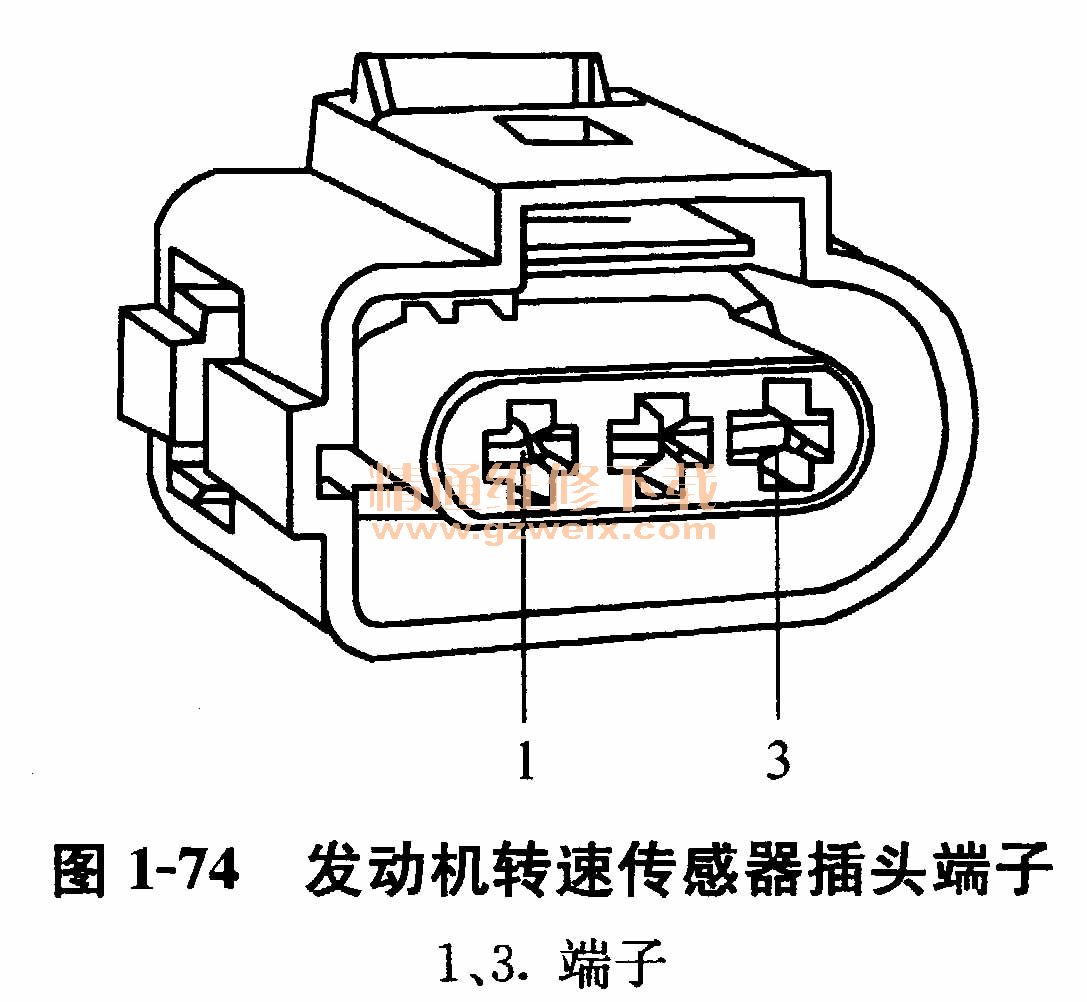

    (2)拔下发动机转速传感器插头。发动机转速传感器插头端子如图1-74所示。

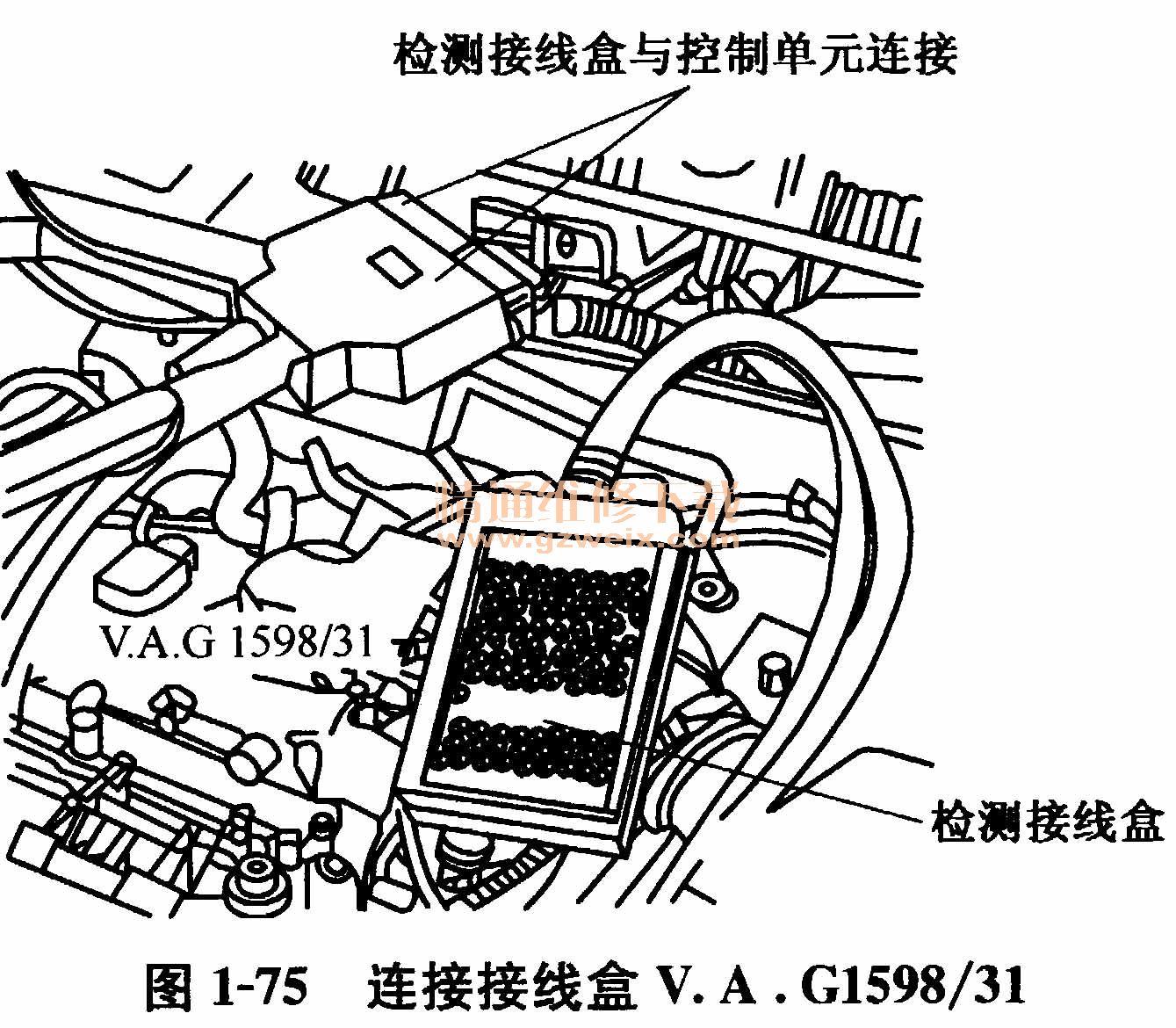

    (3)拔下控制单元(J248)插头,连接检测接线盒V. A. G1598/31,如图1-75所示。检测接线盒与发动机转速传感器插头端子的对应关系为:插口102对应端子1、插口110对应端子2、插口86对应端子3。

    (4)用万用表电阻挡检测接线盒插口与发动机转速传感器插头端子对应导线是否断路。
    (5)如果线路正常,则应更换控制单元(J248)。
    (6)取下检测接线盒V. A. G1598/310
    (7)插上控制单元(J248)插头。
    (8)插上发动机转速传感器插头。
