喷油泵的拆装步骤如下：
    1．喷油泵的拆卸
    （1）松开同步带张紧器。
    （2）拆下与喷油泵相连的燃油管。用开口环形扳手3035拆下喷油管组件。拆下时不要改变油管的弯曲形状。
    （3）用干净抹布盖好连接处。
    （4）拔下油量调节器插头，并将其从支架上拆下。

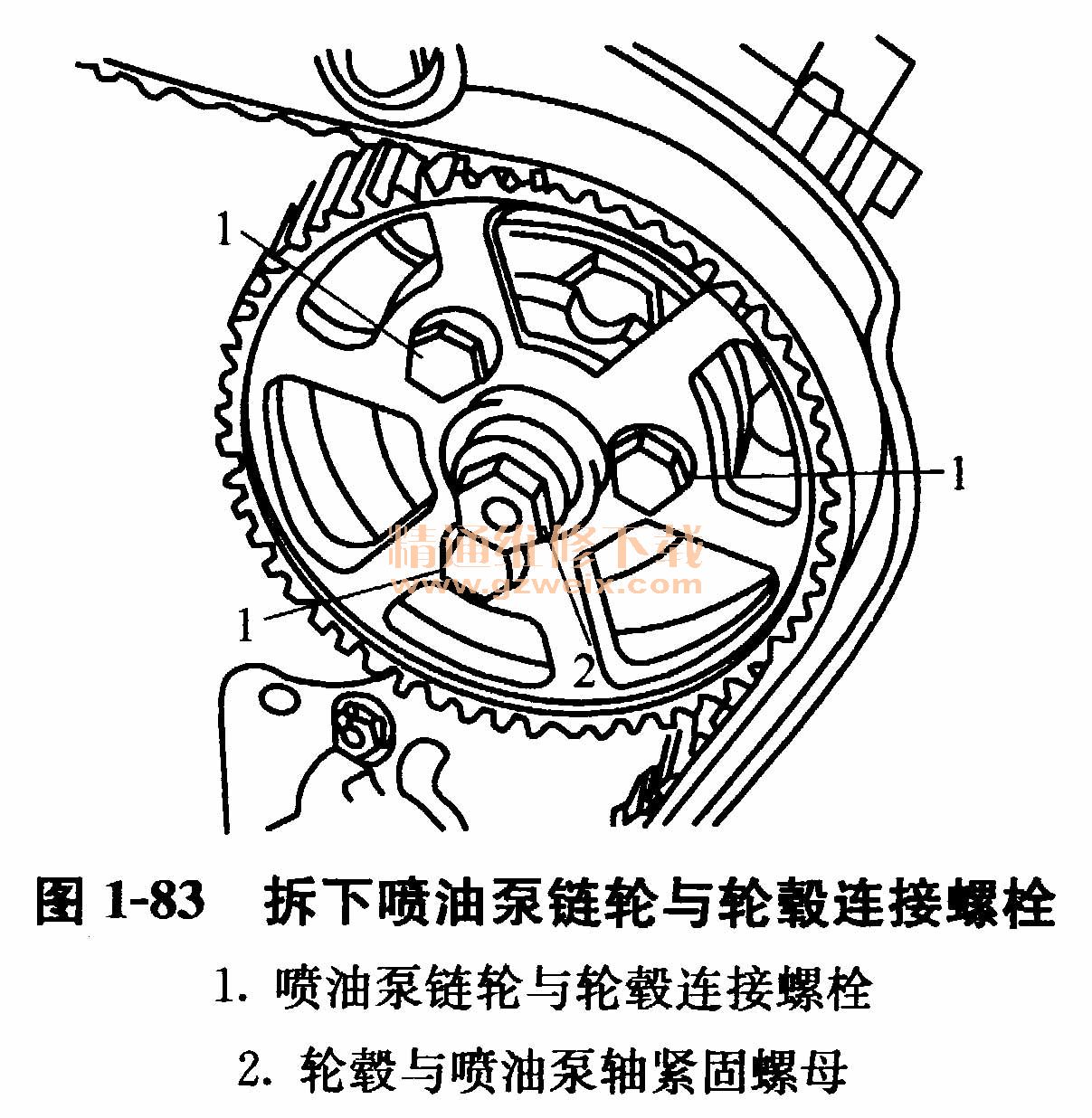

    （5）拆下喷油泵链轮与轮毂连接螺栓，不要松开轮毂上的紧固螺母，如图1-83所示。否则，喷油泵基本设定将会被改变，在没有设备的情况下无法重新设定。取下同步带和喷油泵链轮。

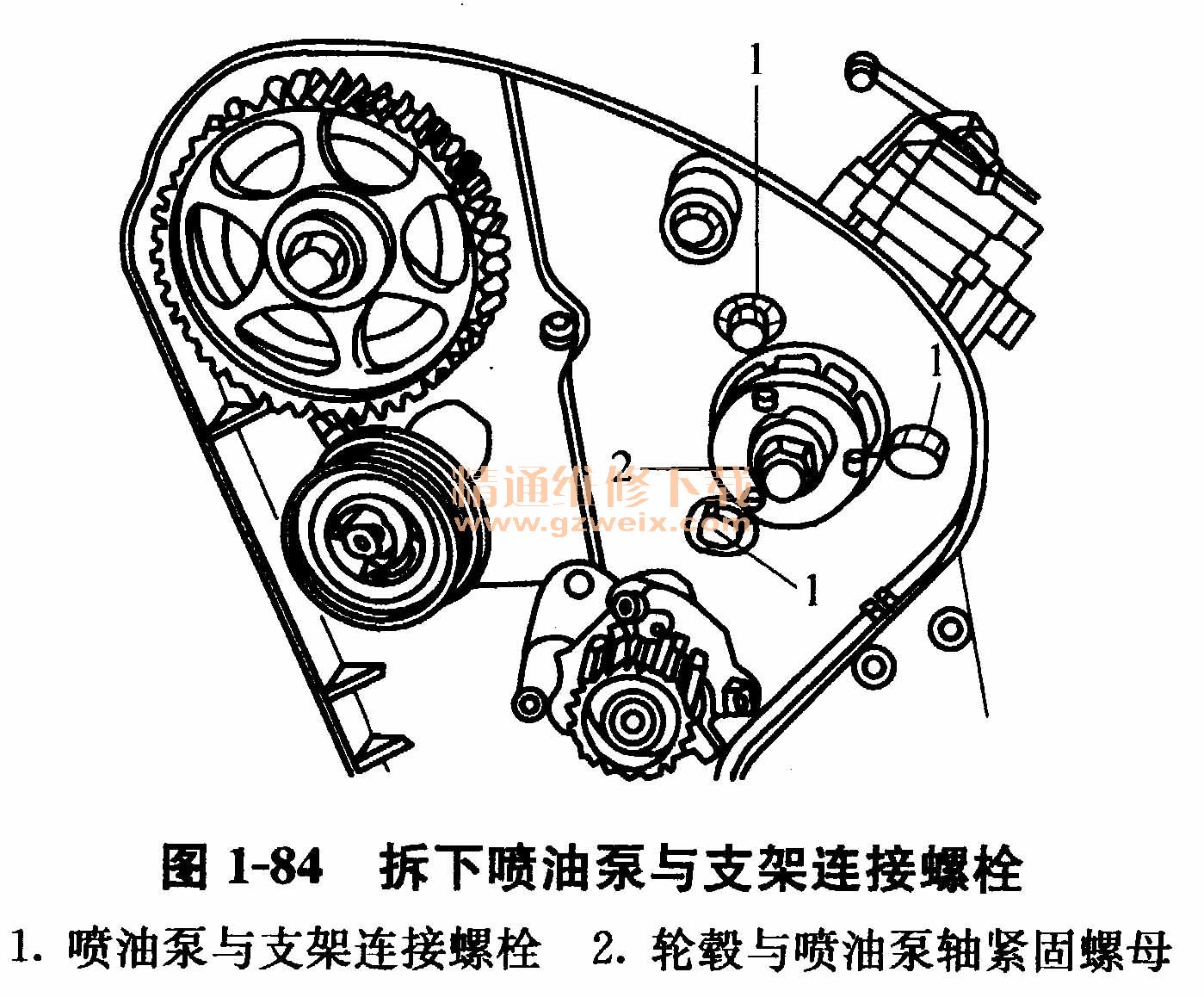

    （6）从支架上拆下喷油泵与支架连接螺栓，如图1-84所示。

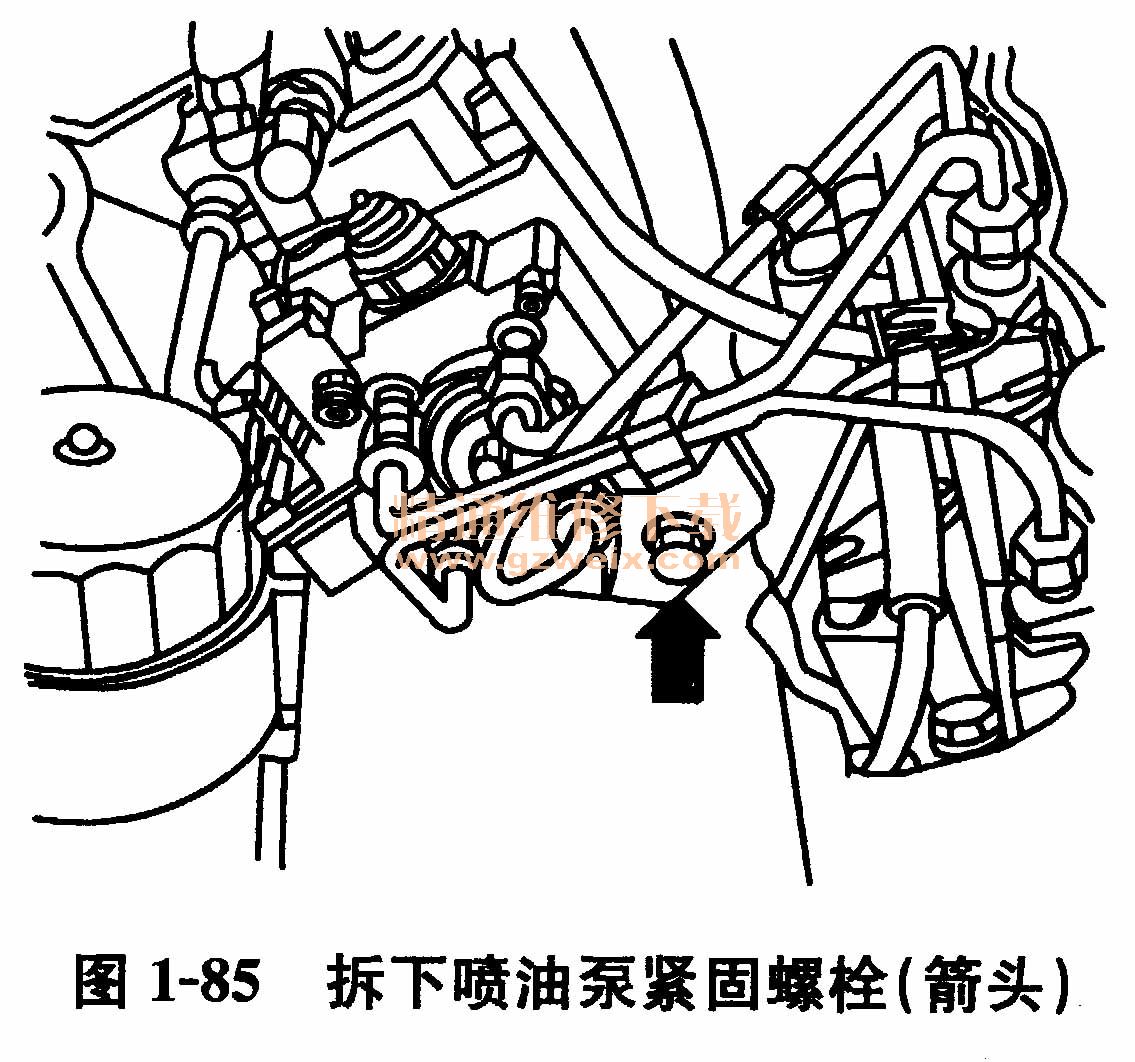

 （7）从支架上拆下喷油泵紧固螺栓（如图1-85中箭头所指），取下喷油泵。

    2．喷油泵的安装
 （1）将喷油泵装到支架上，拧紧后支架上带有锥形螺母的螺栓。
（2）插入前紧固螺栓。
（3）用固定螺栓（如图1-86中箭头所指）将喷油泵链轮装到轴承上，但不要拧紧。要注意喷油泵链轮固定螺栓的不同形式。

    （4）用心轴3359固定喷油泵链轮。
    （5）将喷油泵链轮螺栓孔与长圆孔中间位置对齐。
    （6）松开凸轮轴固定螺栓一圈。在松开与紧固链轮时，不要使用安装工具T10098作为固定工具，而应使用反向固定工具3036。

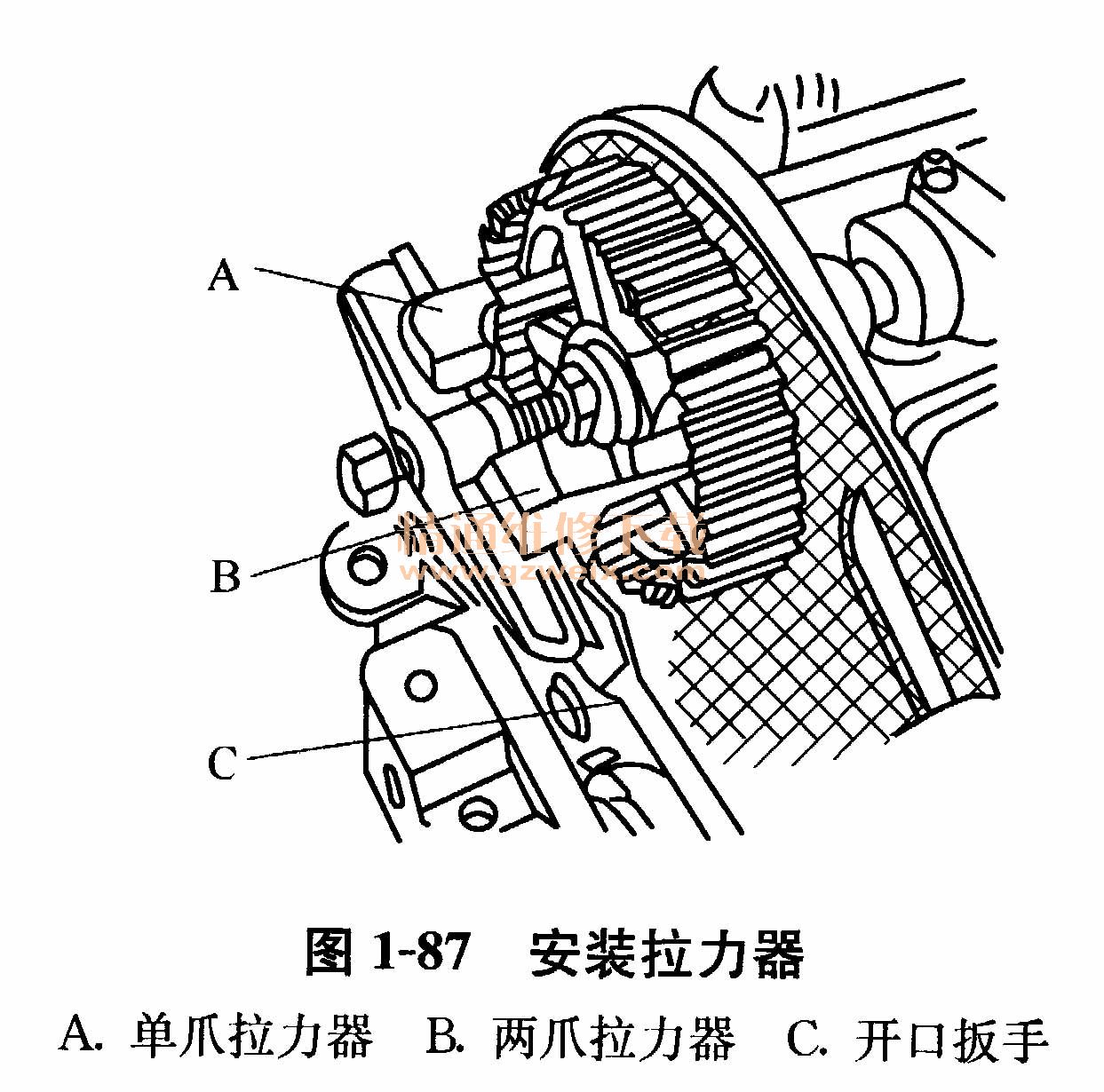

    （7）将带有单爪（T40001/2-A）和两爪（T40001/3-B）的拉力器安装到凸轮轴链轮上，用开口扳手作为固定工具，如图1-87所示。
