一辆装备DAG发动机及DSG7挡变速器的2014年一汽大众全新速腾轿车。用户反映:该车空调除霜出风口无风,没有除霜效果。

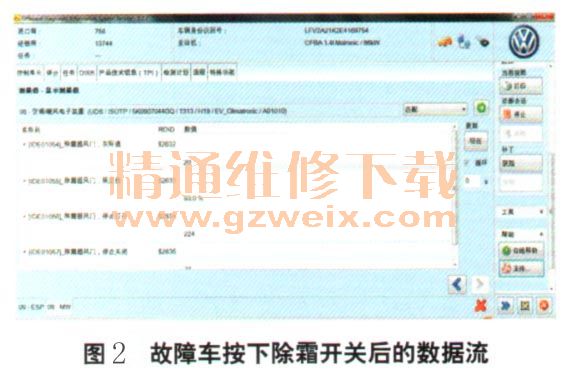

检查分析:维修人员首先确认故障现象,按下除霜按键,可听见鼓风机工作声音,但除霜出风口没有风,其他出风口出风正常,故障现象与用户所述一致。接下来,查询空调系统故障码,发现存储了1个故障码:B109012—除霜器风门马达,对正极短路(图1)。读取空调系统除霜电机数据流如图2所示。

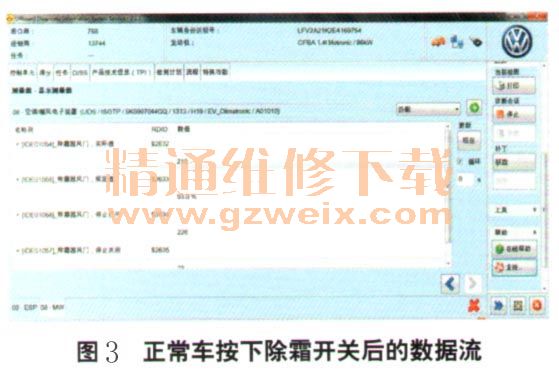

根据数据流分析,开启除霜按键的命令已送至空调控制单元,空调也已命令除霜电机达到93%的位置,但是实际除霜电机并未启动,实际位置为20,对比正常车辆数据流,该数值为210左右(图3)。
根据故障码、数据流分析可能的故障原因如下:除霜电机故障、线路对地短路、空调控制单元故障。
维修人员拆卸空调控制单元,在插头连接状态下,操作除霜开关并讲行测量检查。检查除霜电机负载下工作电厂为0V,正常车辆为12V;测量除霜电机电阻为48Ω与正常车相同;检查除霜电机插乡T16E/3、T16E/4对地电阻为1.68 MΩ(正括值),由此说明除霜电机无故障。根据以上测量,判定故障原因为空调控制单元因内部损坏无输出电压,导致除霜电机无工作电压,因此除霜电机无法工作。
故障排除:更换空调控制单元故障排除。
