一辆行驶里程约13.6万km的大众捷达前卫轿车。该车在使用中出现打开空调开关后,压缩机工作,但有时又不工作(运转)的故障现象。

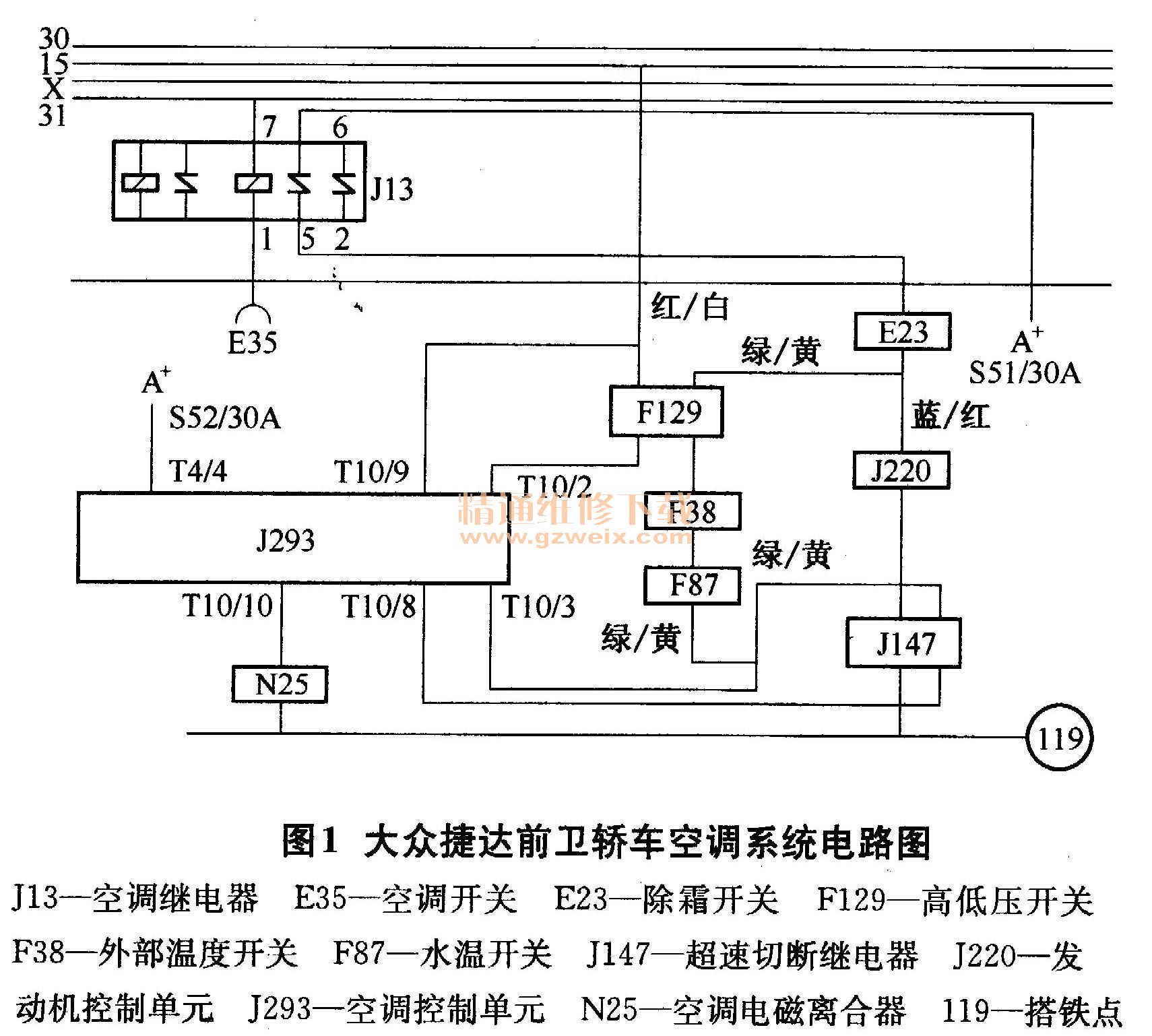

故障诊断:根据该车故障现象,经检查后确定空调系统电路控制部分存在故障。按如图1所示电路,首先检查位于蓄电池附近附加配电盒上的熔丝S51、S52,结果均正常;再检查有关元件,如除霜开关、高低压开关、外部温度开关等,均无故障,插头也无松动现象。
于是打开空调后测量高低压开关插头中的绿/黄色线,测量结果电压值为0V,正常值应为12V。根据电路图再次检查有关线路,最后确定是空调继电器J13的第5插脚内部接触不良,从而导致上述故障现象。更换空调继电器J13后,试验一切正常,故障排除。
