大众捷达电动后视镜镜片无法上下调节
来源:本站整理  作者:佚名  2021-03-12 10:12:16

 摘要:线束故障

故障现象:左后视镜镜片无法向上调节,右后视镜镜片无法上下调节
故障原因分析:
              可能原因:1.开关故障
                        2.后视镜故障
                        3.线束故障

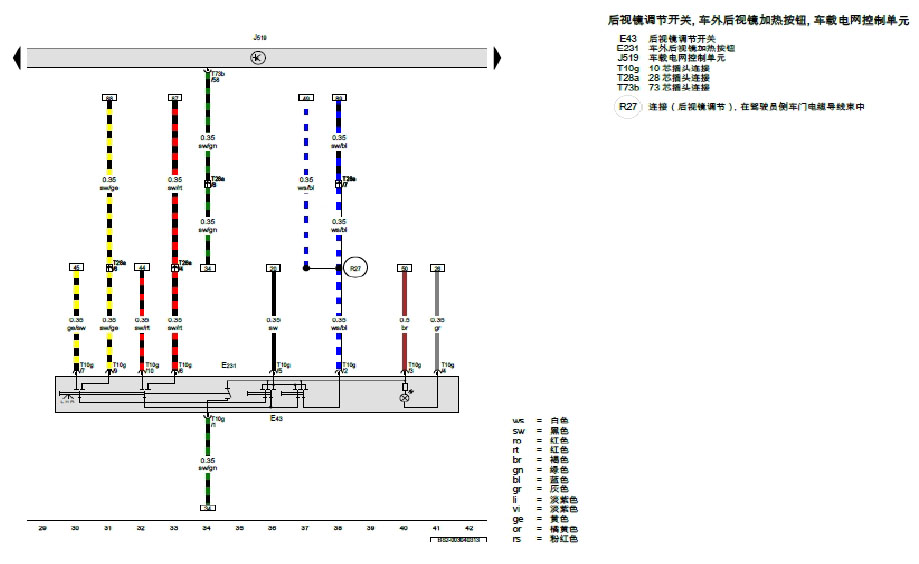

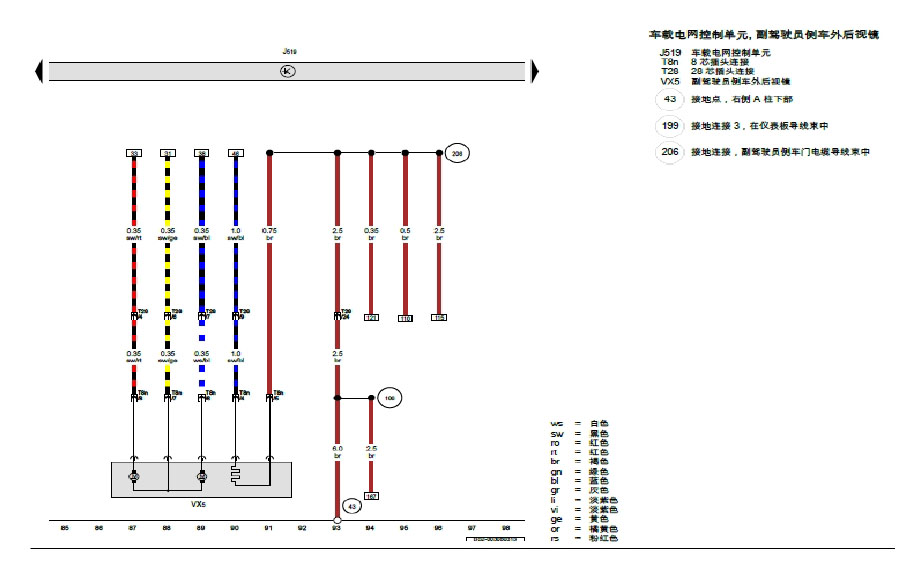

故障诊断过程:此台车在我店维修事故后,左后视镜更换过,仪表台也拆装过。电脑检测无故障码,检查保险丝SC12和保险丝SC24供电正常,更换后视镜调节开关、倒换左后视镜后故障依旧。查看电路图线路分为3段,检查左前门线速针脚无松脱、无短路或断路的现象。检查左前门线速至右前门线速正常,检查右前门的线速同样正常。到此时就陷入僵局,所有动过的线路全部检查完了没发现任何故障。此时怀疑是否以前就存在此故障,因为此台车是第二次出现翻车大事故,第一次是在外面修理的。所有线路抖检查完只剩右后视镜未检查,拆开右后视镜后发现右后视镜线速有一根线被后视镜固定螺栓压断(如下图),故障点找出后修复线速,装车后试验右后视镜仍然无法调节上下,左后视镜连下都无法调节了。此时想到可能在拆右后视镜时线路搭铁短路导致后视镜调节开关电路击穿,更换调节开关后故障排除。



故障处理方法:修复线束
