摘要:发动机控制单元线束接地点虚接导致发动机故障灯亮
故障诊断过程1、用诊断仪检测.发动机里报P0335发动机转速传感器功能失效,静态.P0322发动机转速传感器没有信号,偶发故障
2、根据故障码,分析故障点有如下几点:
(1)转速传感器插头进水,发动机插头进水。
(2)传感器插头线束。
(3)转速传感器,发动机控制单元。
(4)发动机正时。
(5)接地线。
故障原因分析:

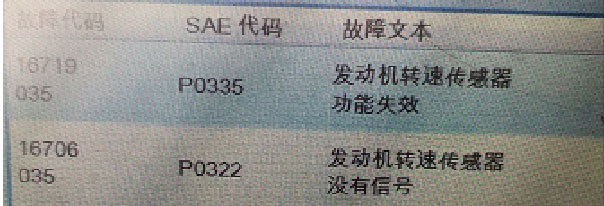

1.发动机报故障码:P0335发动机转速传感器功能失效,静态.P0322发动机转速传感器没有信号,偶发.

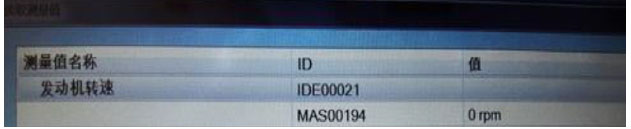

2.读取发动机
数据流,原地加油,发现在转速达到1200转时转速为0.
3.举升车辆检查G28传感器插头及线速,未发现异常,更换G28传感器后试车,故障依旧,于是检查发动机线束,,根据电路图测量G28传感器至发动机控制单元之间的线束,传感器接地T3/1接地线正常.T80/53-T3/3,T80/64-T3/2,连接正常.

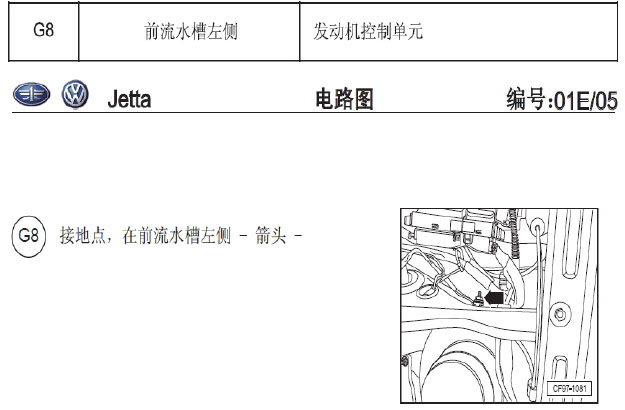

4.再次测量T80/53-T3/3,T80/64-T3/2这两根线速电压各为0. 08V,电压不正常(正常电压为2. 5V),由于这两根线是由发动机控制单元供电,替换发动机控制单元,故障依旧,此时由于排除了传感器及线束及发动机控制单元,但发动机控制单元供电电压低,检查发动机控制单元自身接地线,发现接地点有轻微锈蚀现象,用砂纸打磨处理接地点后再次测量,电压为2. 1V,试车故障依旧,因处理搭铁点后电压己经升高,证明该接地点确实存在问题,将该接地线移至其他接地点后故障排除.
5.此车故障是原车接地点内部虚接,导致发动机电脑给G28供电过低,造成发动机故障灯点亮。
故障处理方法:处理接地点。
案例点评及建议:一定要结合电路图分析,快速找到故障点。
