摘要：防眩目后视镜线路短路造成空调不制冷
故障现象： 客户进站检查空调突然不制冷
故障诊断过程： 车辆进站首先对故障现象进行确认，打着车后然后去开空调，发现空调控制面板没有任何反应，初步怀疑为空调面板损坏或者线路有故障。

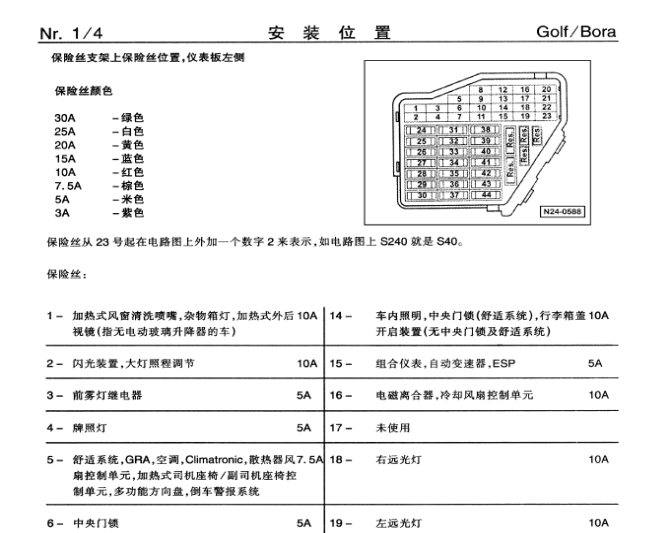

查看宝来电路图得知空调面板的供电有 S5 号保险控制，拔下保险发现保险已经熔断。更换新的保险，打开点火开关发现保险又熔断， 用万用表测量发现保险丝的下端线与搭铁短路。

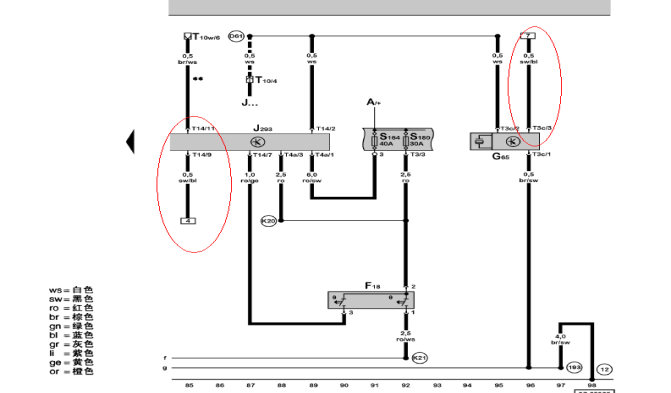

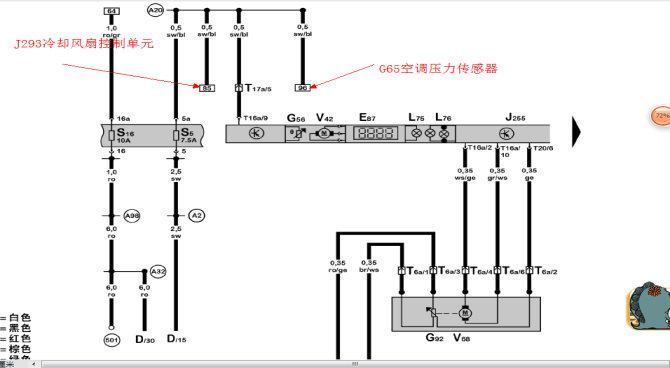

查阅电路图得知 S5 保险控制的空调系统相关的还有高压开关和风扇控制器等。
本着简单的方法，逐步断开空调控制单元，高压开关，风扇控制器，但是测量线路发现仍然一直搭铁，怀疑为线路有问题，对线路进行检测没有发现什么磨破的地方和短接的地方，再次仔细查阅电路图得知， S5 保险除了控制这些以外还控制有其他的电子元件。

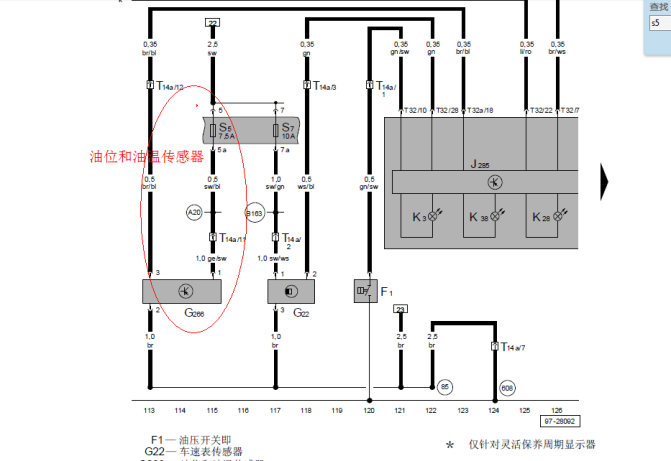

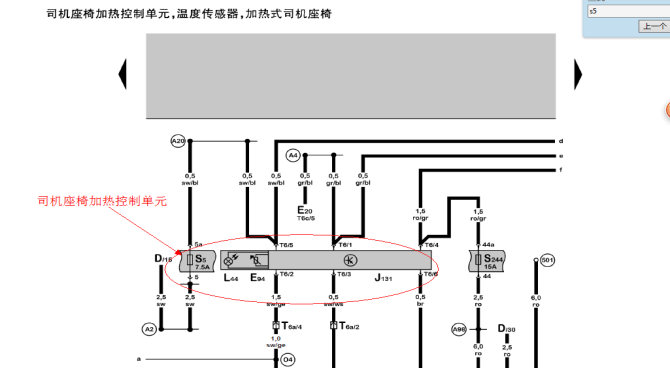

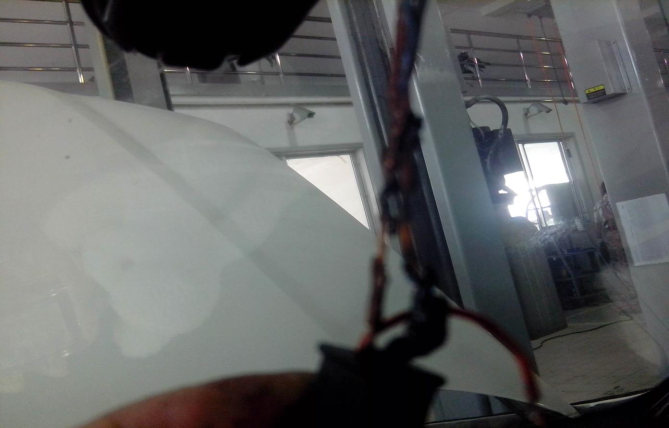

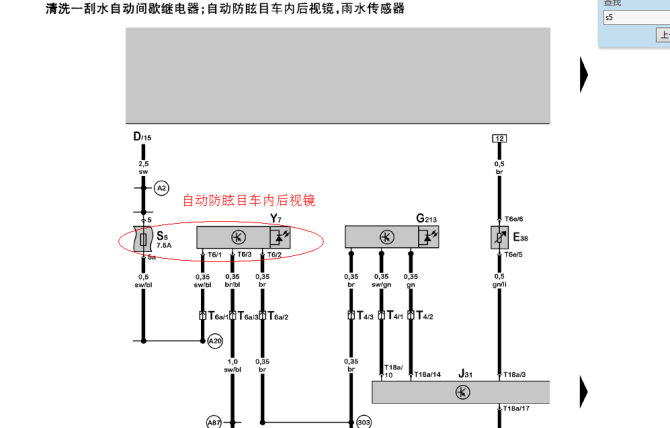

因为此车为高配的车辆， S5 保险还控制着座椅加热，自动防眩目车内后视镜和油温油位传感器，对这三个部件和线路进行检查，当检查自动防眩目后视镜时打开装饰盖发现线路绝缘皮已经烧化了，线路裸露连接在一起，
到此时问题已经明确了，由于自动防眩目后视镜线路短路造成 S5 保险熔断，继而引发的空调不能用。
故障原因分析：经询问客户得知，此车的线路以前进行过维修，自动防眩目后视镜哪里的线路被剥开过，可能是包扎不好时间长了以后来回晃动造成线路短接。
故障处理方法：由于线路烧蚀的比较长，建议客户更换线束。
案例点评及建议：在维修过程中可能车型配置不一样，一个保险控制的电子元件都会有所不同，要仔细认真的对故障进行分析，结合电路图去寻找故障的连接点。
