大众波罗(POLO)电动车窗不能升降
来源:本站整理  作者:佚名  2013-09-13 08:38:11

    一辆行驶里程约8.5万km,配置1. 4L BCC发动机和自动变速器的2006年上海大众POLO轿车。客户反映:该车除驾驶人侧电动车窗正常升降外,其他3个车门均不能升降

故障诊断:操纵驾驶人侧电动升降器开关E40,驾驶人侧电动车窗能正常升降;操纵驾驶人侧升降器开关板上的右前升降开关E81、右后升降开关E55、左后升降开关E53,车窗均不能升降;操纵右前、右后、左后车门上的车窗升降器开关,也不能控制各车门上的车窗升降。所有故障现象如客户描述。使用上海大众专用车辆诊断仪VAS5051 B对车辆进行故障查询,打开点火开关至ON档,点击引导性功能,查询车辆控制单元是否存在故障,查询完毕没有发现故障码。转到自诊断功能,进入“46----舒适系统”查看控制单元编码是否正确,编码为19,正常。

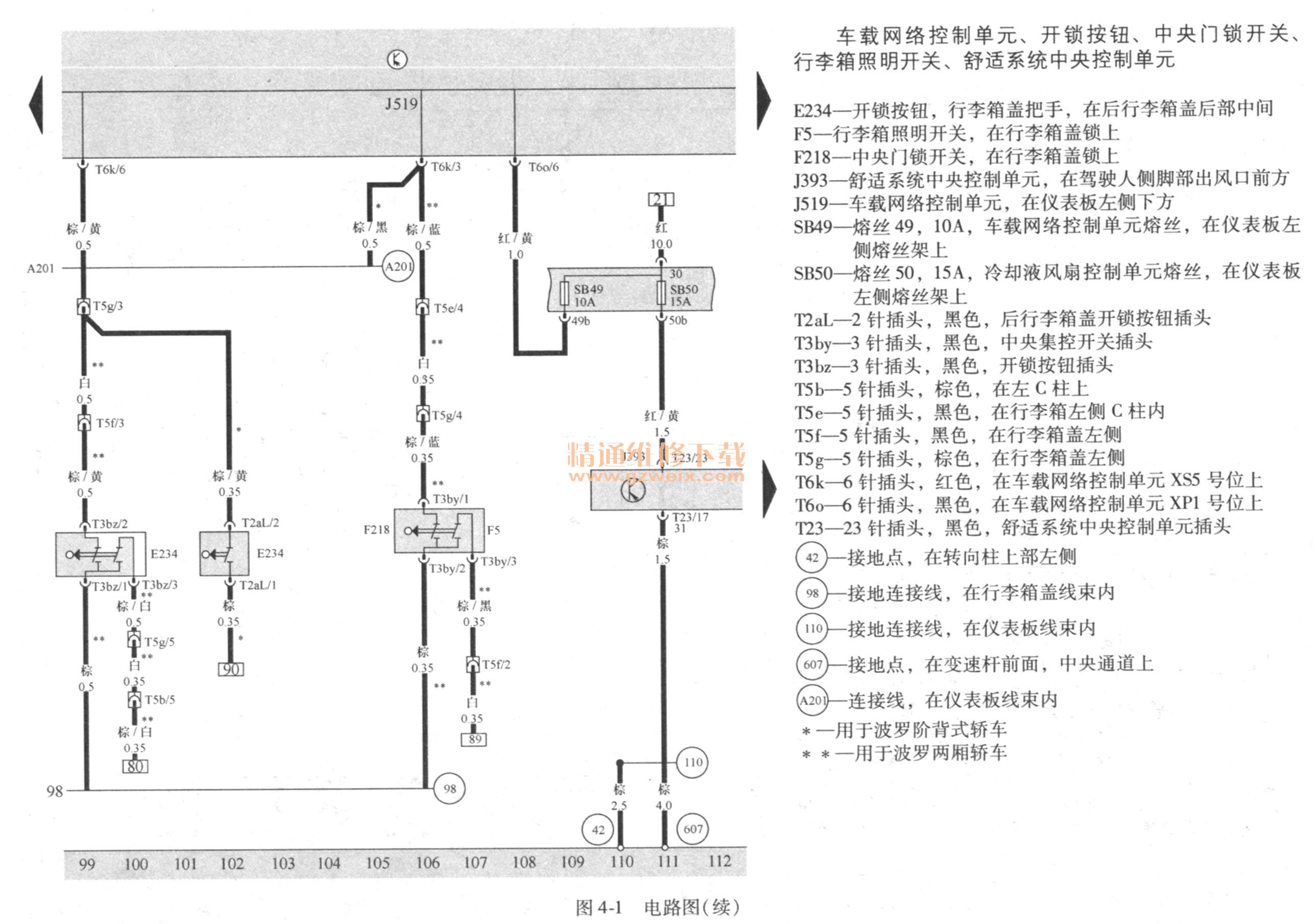

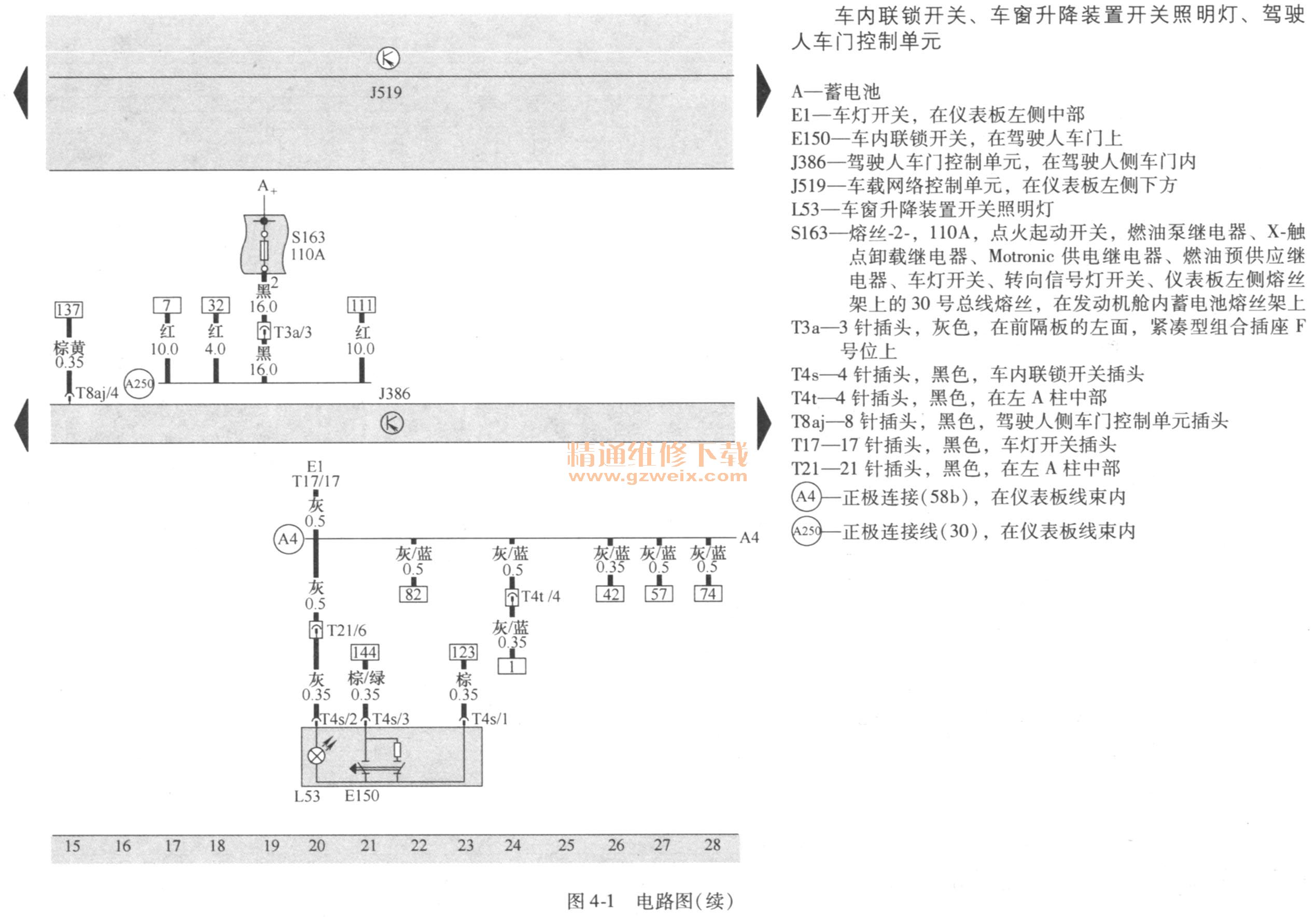

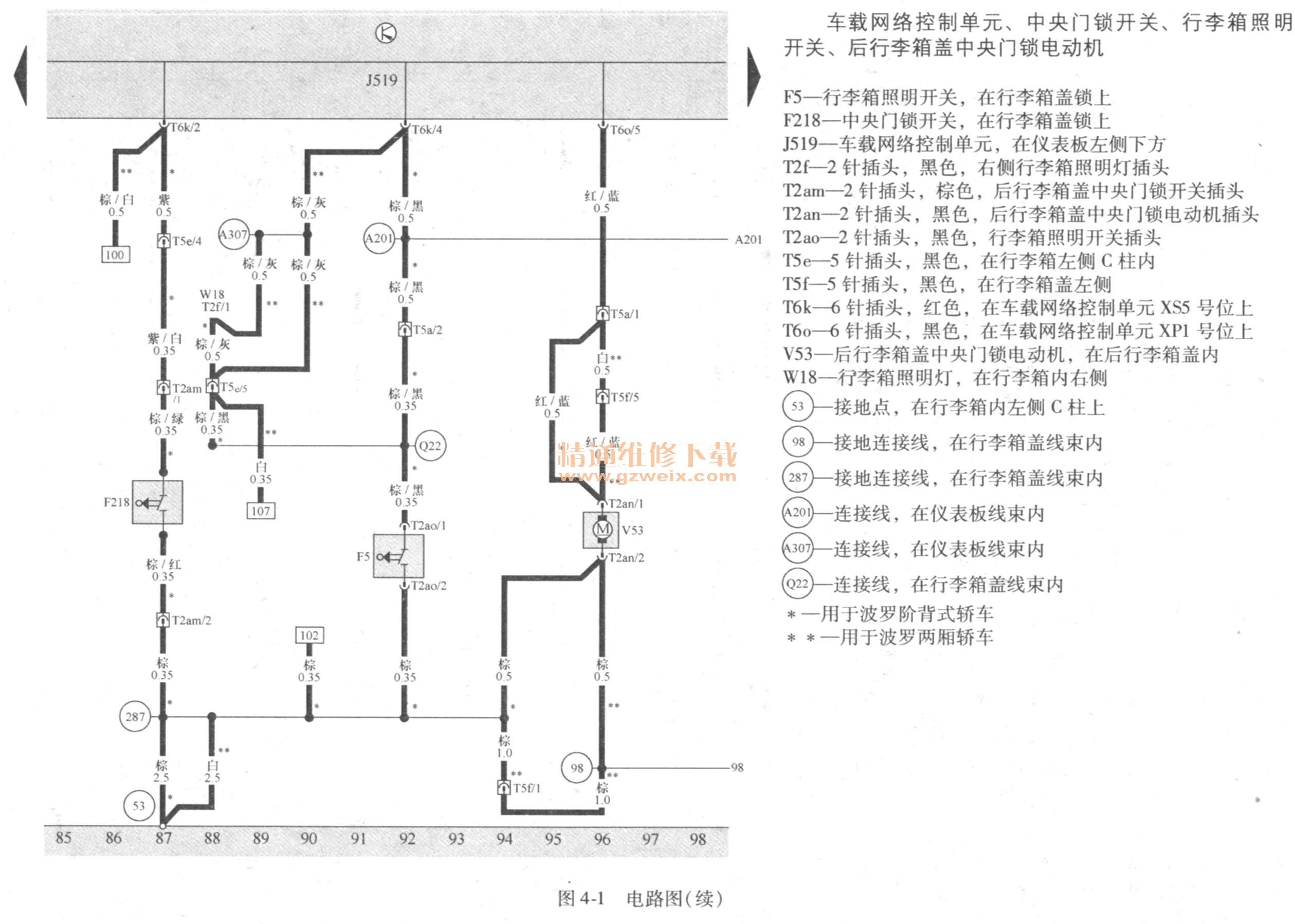

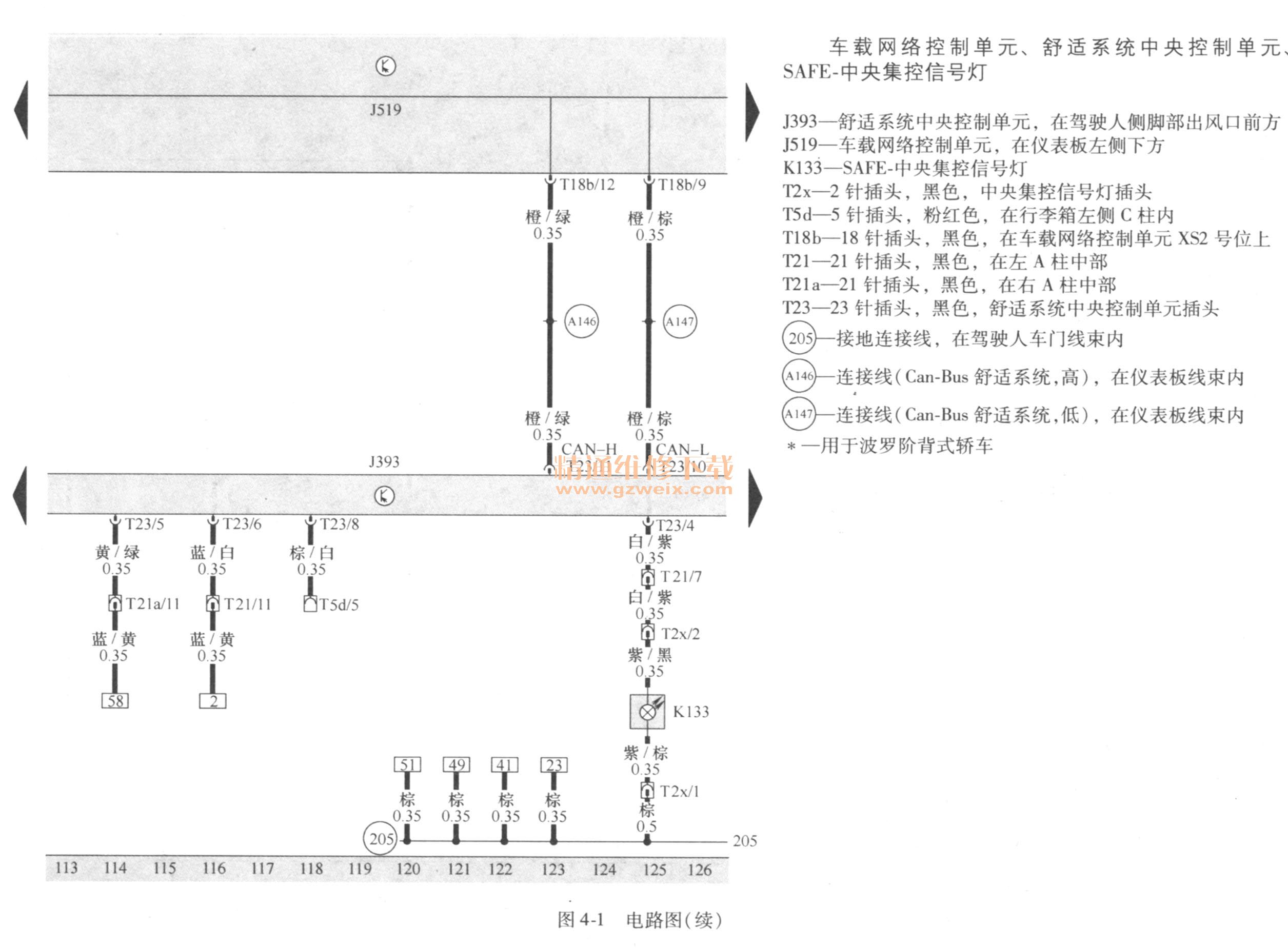

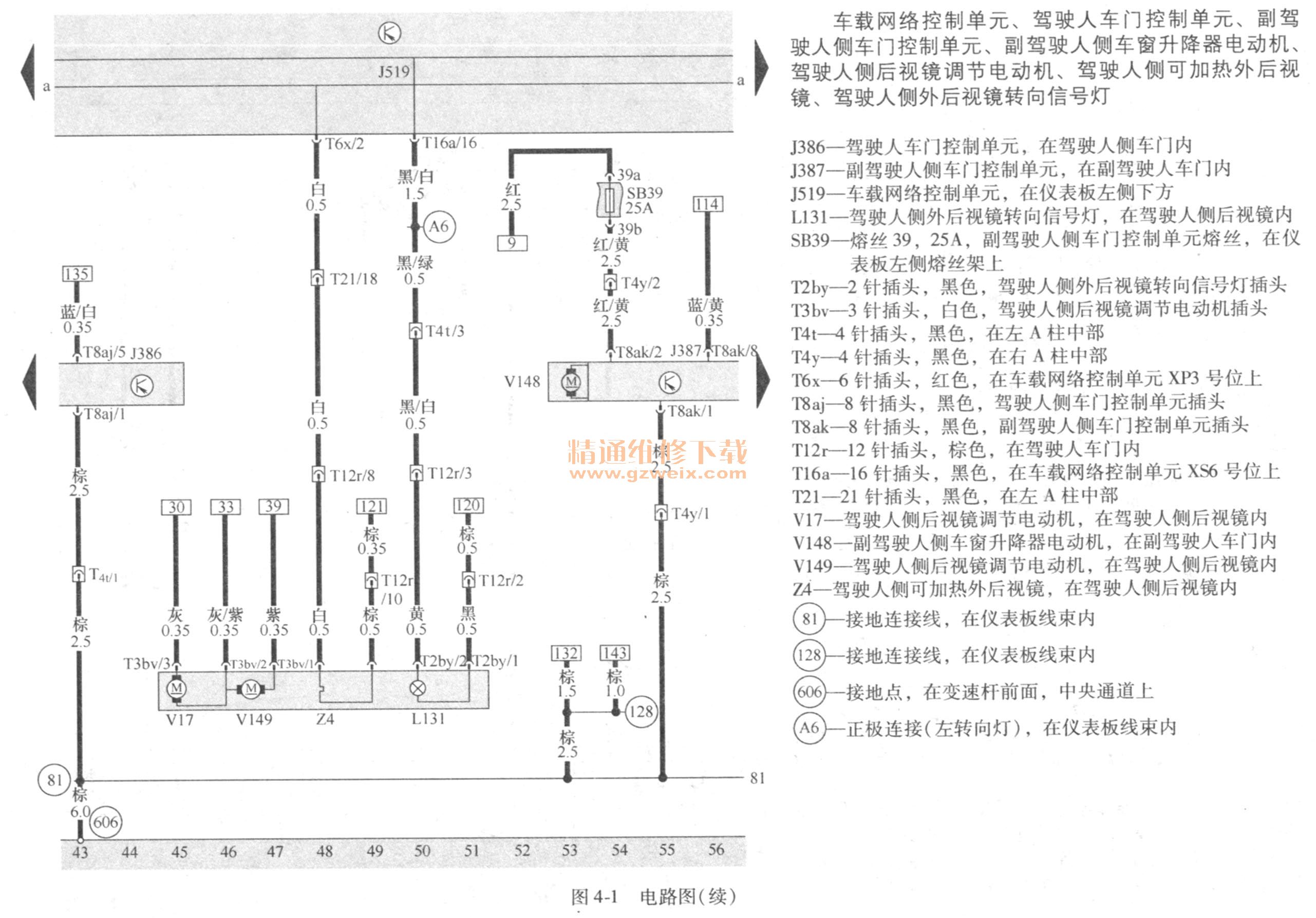

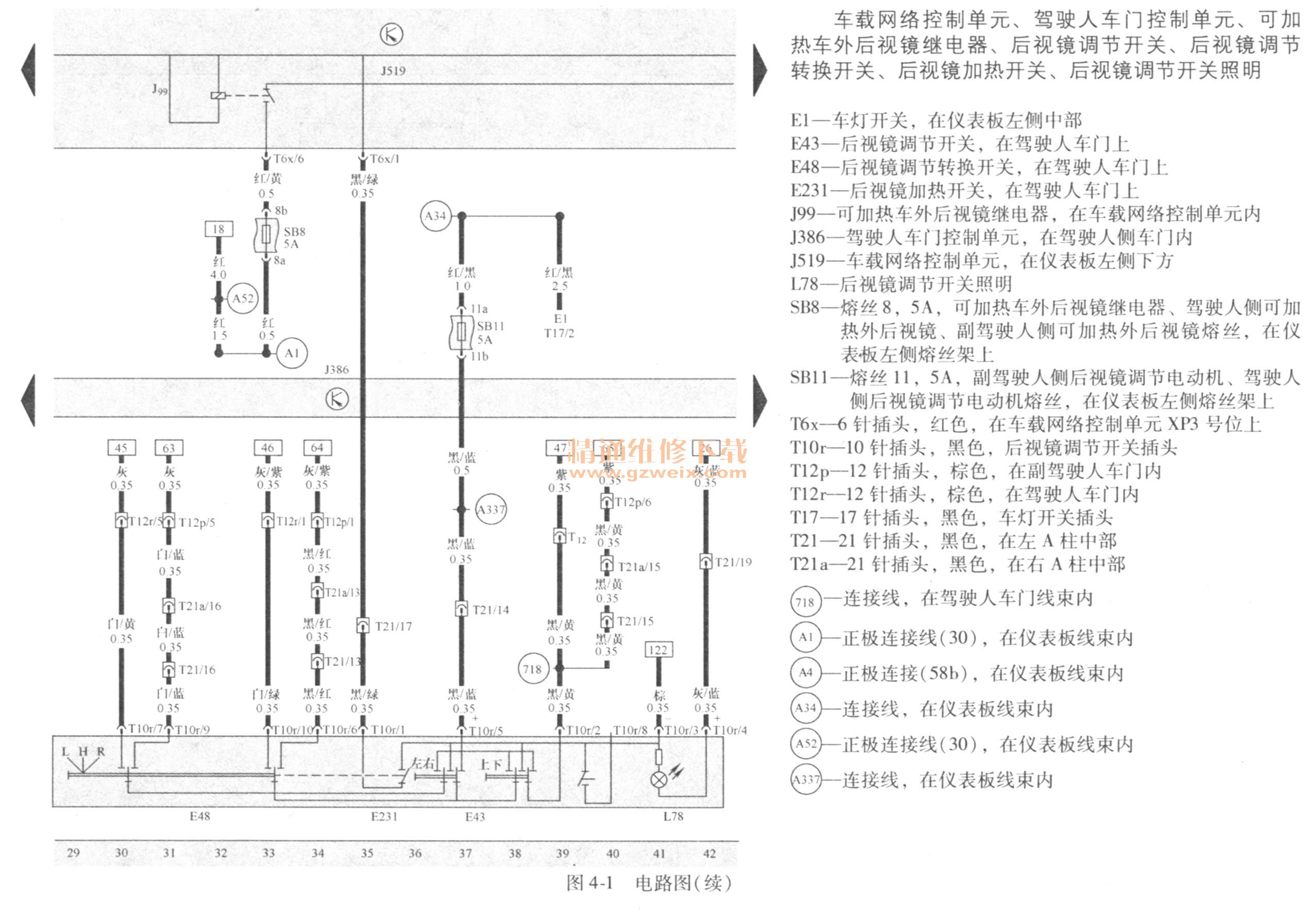

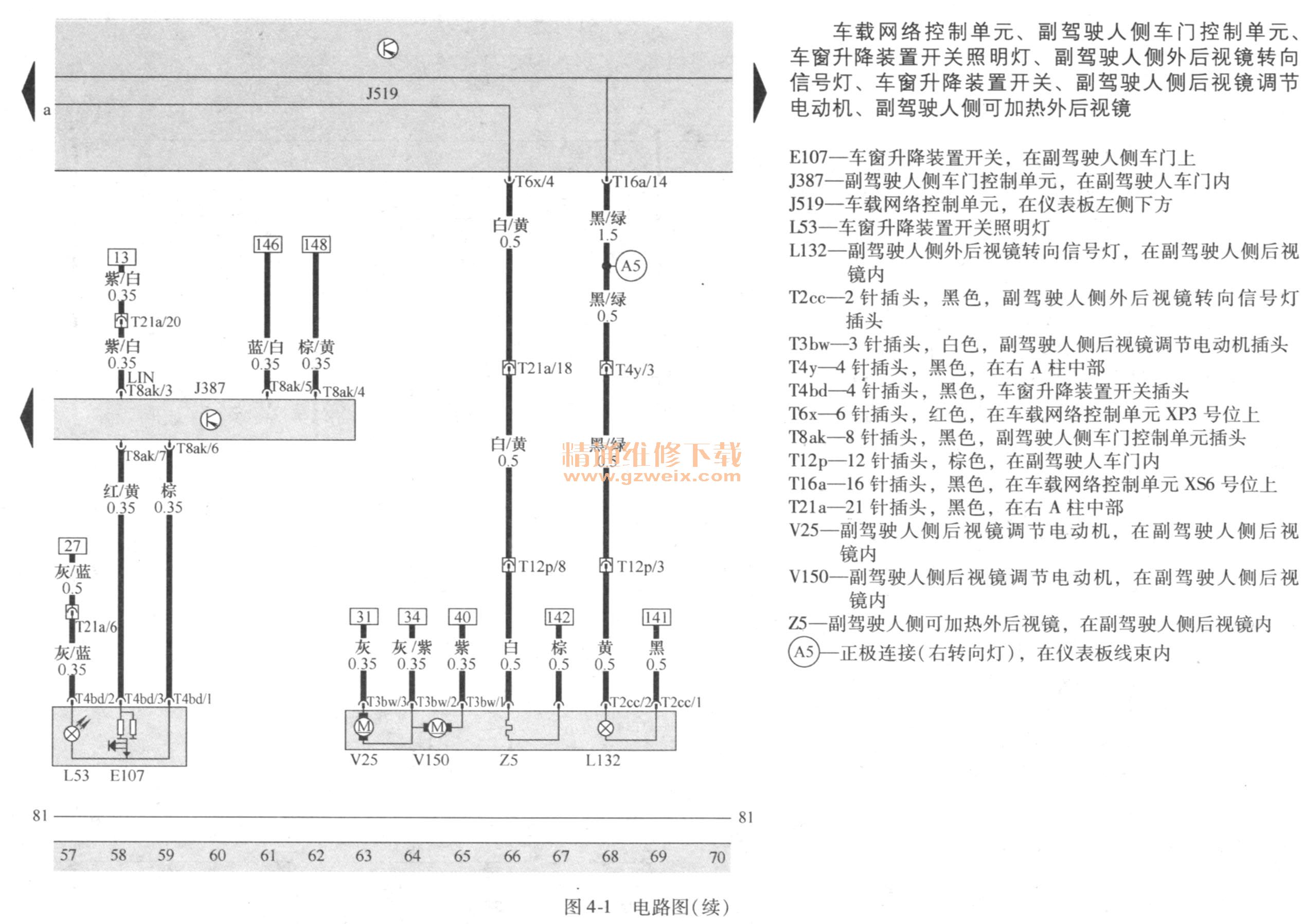

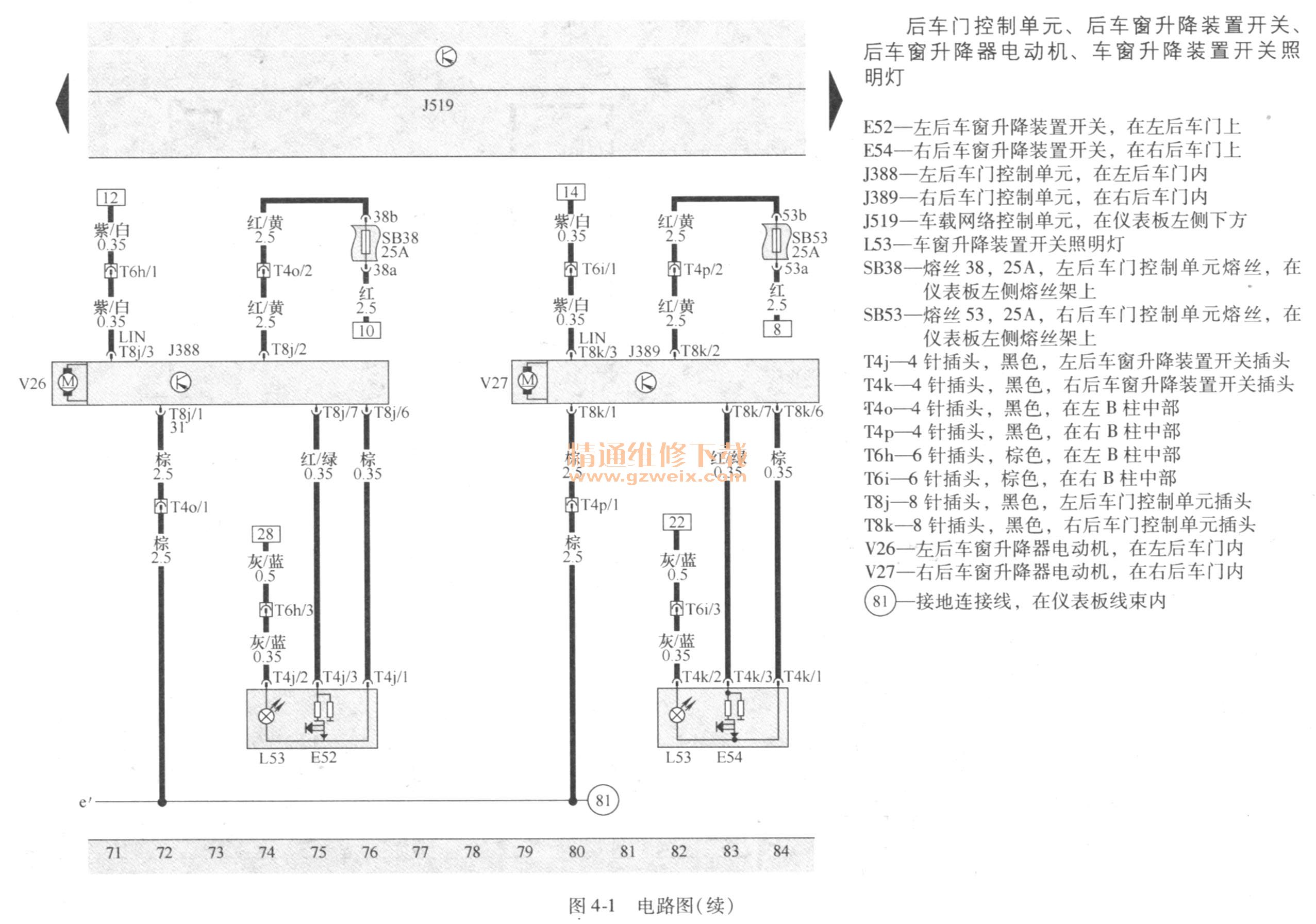

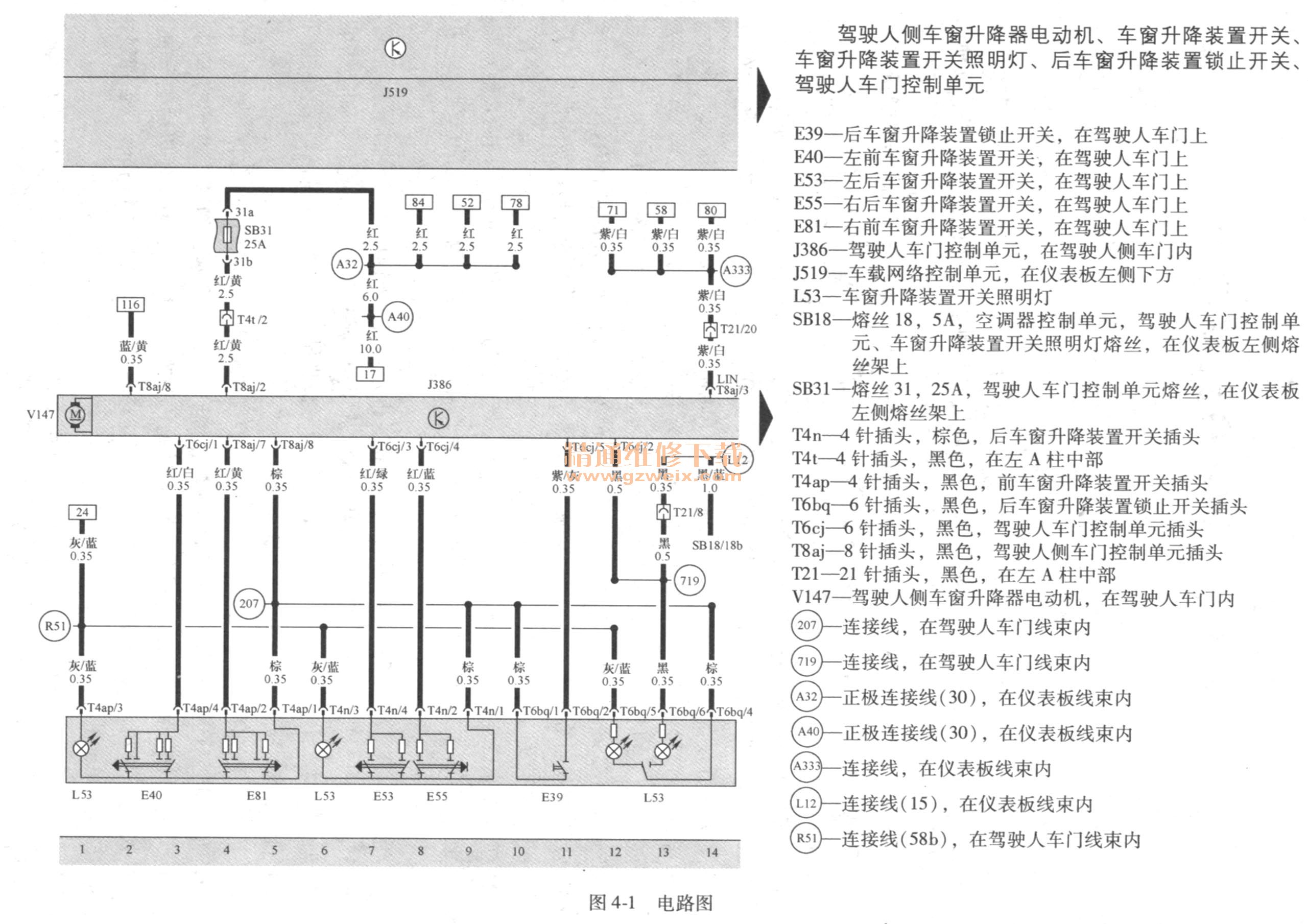

    对车门各控制单元的供电和接地线路进行检查。查阅电路图(图4-1)可知,4个车门控制单元(J386~J389)的电源都是经熔丝S163供给,5163在发动机舱内蓄电池熔丝架上,该熔丝还给燃油泵继电器、X触点继电器、燃油泵预供应继电器、转向信号灯开关供电。由于发动机能正常起动,转向信号灯能正常工作,表明熔丝5163正常。接着,又检查4个车门控制单元各自熔丝的导通情况,经过检查均正常。4个车门的接地点是在变速杆前面,中央通道上,它们共用一个接地点,测量该接地点对地的电阻,结果正常。
