大众帕萨特驻车辅助系统蜂鸣器长鸣
来源:本站整理  作者:佚名  2013-03-06 05:56:21

    一辆行驶里程约8km 2007年大众帕萨特2.8 V6轿车。车主反映:倒车时该车驻车辅助系统的蜂鸣器长鸣,系统不能如实地反映出车辆与后方障碍物的实际距离。

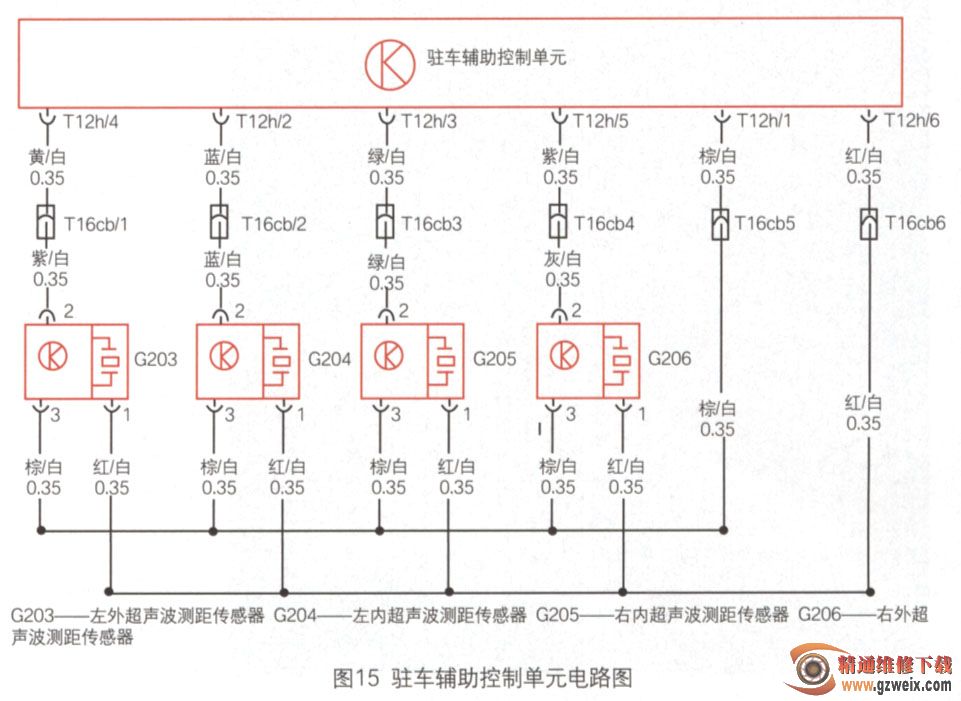

    检查分析:维修人员检测驻车辅助控制单元,发现后保险杠上的4个超声波测距传感器都有故障提示。4个传感器同时出现故障的最大可能是它们的公共部分有问题。根据驻车辅助控制单元传感器电路图(图15)分析,传感器1, 3端子应为传感的电源部分。拆下后保险杠,从插接器T6cb处,测量T6cbl6(传感器电源,红/白)与T6cbl5(传感器搭铁,棕/白)之间的电压,为11.10V,正常。



    装复保险杠,在车辆后方无障碍物的情况下,读取各传感器的输出数据,创门分别是:255 cm, 36 cm,56 cm255 cm。其中2, 3区的数据在不停地变化,而驻车辅助控制单元收到36 cm的危险距离时,便会使蜂鸣器长鸣。将1, 2区数据对应的2个传感器互换,情况依旧。由此可见问题出在控制单元上。



    故障排除:更换驻车辅助控制单元,故障排除。
