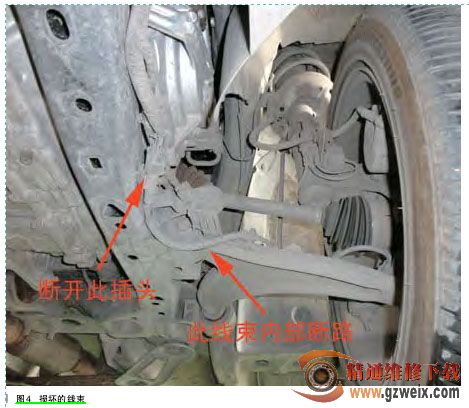

一辆通用别克新君越轿车，故障为仪表上ABS灯亮，仪表提示检修车辆稳定控制系统。故障诊断：连接GDS，检查电子制动控制模块（EBCM），有故障码：C0035，左前轮转速传感器电路。故障码提示是从控制模块到传感器间的线路有问题。如图4所示，此线束内部包括左前减振器执行器作动器线束、左前轮垂直加速度传感器线束和左前轮转速传感器线束。此插头是线路的中间点，从此处断开测量可将故障范围缩小一半。断开图4中插头，测量ABS侧线束，结果发现有一根线不导通。更换此线束后，故障排除。

前悬挂控制线束在车辆使用、转向过程中固定卡钉区域应力集中，多次转向带动线束弯曲导致内部导线断裂。少数车辆内部导线断裂后，可能会出现 ABS 灯亮或仪表显示请检修悬挂系统的现象，GDS 检测有 故 障 码 C0040、C0035、C0575、C0580、C0675、C0670 等。 对 此，厂家已经更改了线束及固定点。
