8） 将一个香蕉插头 （因插头的形状酷似 “香蕉”， 因而得名） 插入另一个插头中， 以使2条安全气囊系统展开引线短接 （图4中间）。

9） 将合适的引线适配器连接至安全气囊系统展开线束 （图4下方）。

10） 将安全气囊系统展开线束和适配器从展开夹具的相关部位中完全拉出。

注意： 在双级安全气囊上， 2个连接器必须连接到展开线束适配器上。 不管展开状态如何， 这将保证展开回路的1级和2级通电。

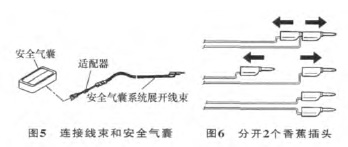

11） 将安全气囊连接到安全气囊系统展开线束的适配器上， 如图5所示。

12） 清理在场人员。

13） 将之前步骤8） 中短接的安全气囊展开线束上的2个香蕉插头分开， 如图6所示。

14） 将安全气囊系统展开线束的2个香蕉插头分别接到蓄电池的正、 负极 （图7上）， 安全气囊会立即展开 （图7下）。

15） 当安全气囊展开后， 将安全气囊系统展开线束从电源上拆下。 展开后的操作如图8所示。

16） 如果安全气囊没有展开 ， 则应断开适配器、 中断展开程序， 并及时检查。

17） 如果成功展开， 则转至以下步骤： ①将一个香蕉插头插入另一个香蕉插头中， 使展开线束的引线短接； ②戴上工作手套； ③尽快将引线适配器从充气模块上断开； ④检查引线适配器和安全气囊系统的展开线束， 必要时更换； ⑤使用常规的废弃物处理方法报废已展开的安全气囊。

2 车内展开安全气囊 （车辆报废程序）

2.1 采用情况

在报废车辆或对车辆部件进行回收时， 可以在车内展开安全气囊。 这包括但不限于以下情况： ①车辆已达到使用寿命； ②在气囊未展开的故障中，车辆遇到不可修复的损坏； ③遭遇偷盗时， 车辆受到不可修复的损坏； ④车辆报废回收， 将其零件用在车辆识别号不同的车辆上， 而不是将其修复为车辆识别号相同的车辆。

2.2 车内展开工作步骤 （以转向盘安全气囊为例）

1） 先降下驾驶员和乘员侧的车窗 ， 将点火开关置于OFF位置， 拔下点火钥匙。

2） 检查所有即将展开的安全气囊安装是否牢固。 清除前排座椅上的所有杂物。应当注意的是， 无论双级安全气囊展开时使用了1级还是2级， 展开后的双级安全气囊看上去都是一样的。 因此， 请始终假定展开后的双级安全气囊的两级回路仍然有效。 如果处理或维修不当， 会使安全气囊展开， 从而导致人身伤害。

3） 将转向盘安全气囊黄色连接器从车辆线束黄色连接器上断开， 如图9所示。

如果车辆装备了双级安全气囊， 转向盘气囊和仪表板气囊将各有4条导线， 如图10所示。

4） 从车辆内拉出黄色线束连接器并切断导线。 注意， 要在连接器的一端留出至少16cm的导线 （图10）， 因为要从连接器的各引线上剥开13mm长的绝缘皮。

5） 从0.8 mm2（导线规格18） 或更粗的多芯线上剪下两条长6.1m的展开导线， 用于制作驾驶员侧气囊的展开线束。 将两根导线的两端剥开13mm长的绝缘皮 ，然后将两导线剥开后的一端绞合起来，使其短接 （图11a）。展开导线应保持短接， 直到准备展开安全气囊时才能连接电源。
