1．进气系统的检修
进气系统的部件包括空气滤清器、进气温度传感器（IAT）、节气门体、怠速空气控制阀（IAC）和节气门位置传感器（TPS）。
1）空气滤清器的拆装

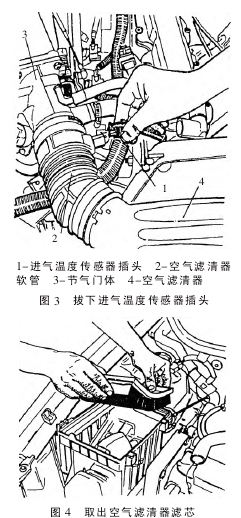

①拆卸：断开蓄电池负极电缆，拔下进气温度传感器电线插头（如图3 所示）；拆下空气滤清器软管夹箍，取下空气滤清器软管，取下空气滤清器进气管；松开空气滤清器盖夹具，取下空气滤清器盖；取出空气滤清器滤芯（如图 4 所示）和空气滤清器盒。
②安装：安装空气滤清器盒，安装空气滤清器滤芯。用压缩空气从里向外清洁空气滤清器滤芯，空气压力最大不得超过 484kPa。清洁空气滤清器盒内表面（特别提醒：当空气滤清器滤芯脏污时，虽然不会增加燃油消耗或一氧化碳的排放，但会导致发动机功率减小）。安装空气滤清器盖，安装空气滤清器进气管，安装空气滤清器软管，检查空气滤清器软管是否有孔洞、切口、扭结，或可能损坏软管的摩擦点。安装空气滤清器软管夹具，空气滤清器软管夹紧螺钉的拧紧力矩为 2.5～3.5N·m。将进气温度传感器与线束连接起来。
2）进气温度传感器的拆装
进气温度传感器用其电阻值来控制 ECM 的电压信号。当进气温度较低时，传感器电阻较高，ECM针脚处的电压较高。进气温度用于喷油量、点火时刻和怠速空气量的控制。进气温度传感器插头如图5所示，其 A 脚接 ECM B4；B 脚接ECM B2。
①拆卸：断开进气温度传感器的插头，将进气温度传感器从软管中取出。
②安装：将进气温度传感器套到空气滤清器软管上，一直插到进气温度传感器限位处（注意：应使用锂基油脂来安装进气温度传感器，绝不可使用矿基油脂）。将线束插到进气温度传感器的接头上。
3）节气门位置传感器的拆装
节气门位置传感器是一个与节气门体轴相连的电位计，它向发动机控制模块发送节气门位置信号，ECM以此确定发动机的功率需求信息。节气门位置传感器插头如图6 所示，其A 脚接 ECM D8；B 脚接 ECM B2；C脚接ECM D5。

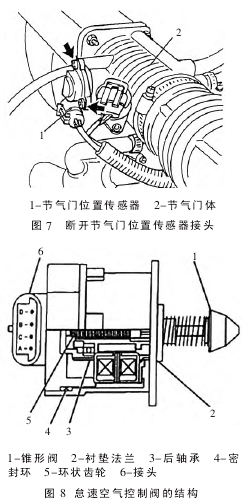

①拆卸：将线束从节气门位置传感器接头上断开（如图7 所示），拆下节气门位置传感器螺栓，然后小心地取下节气门位置传感器。
②安装：安装节气门位置传感器，并检查阀门闩钩是否牢固地固定在传感器上。连接并拧紧节气门位置传感器螺栓，拧紧力矩为3N·m。将导线插头插到节气门位置传感器上。
4）怠速
