一辆行驶里程仅有5500km,配置1.2L发动机的新赛欧轿车。车主反映:该车有时打不着车;有时发动机可以启动,但是发动机故障灯亮,怠速高;救援现场试车发现空挡一加油时发动机就熄火。
故障诊断:用RDS2+MDI检查,发动机设置了3个故障码(如图2所示):P0122,节气门位置(TP)传感器1电路电压过低;;P0107,进气歧管绝对压力(MAP)传感器电路电压过低;P0532,空调制冷剂压力传感器电路电压过低。

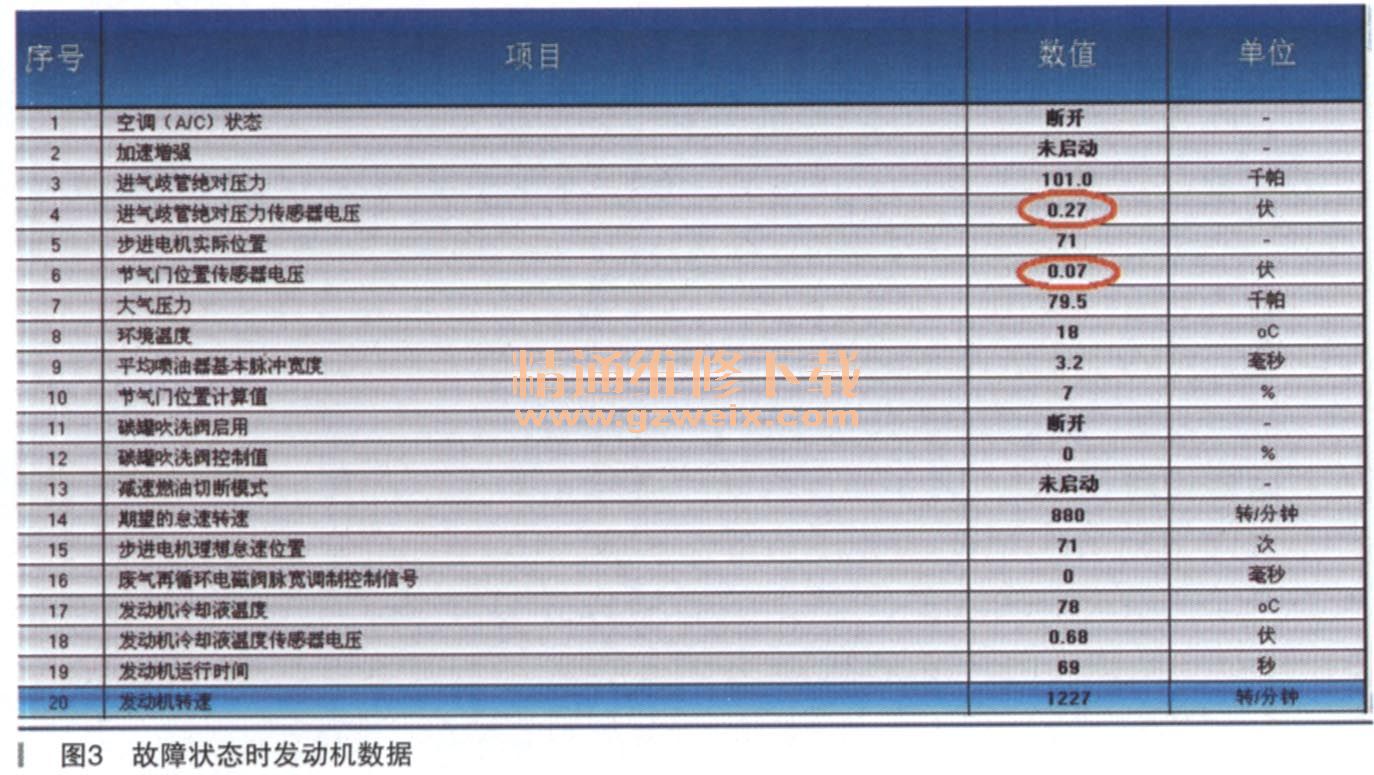

查看发动机数据(如图3所示),发现进气歧管绝对压力传感器信号电压为0.27V,而正常值应为1.4V左右;节气门位置传感器信号电压为0.07V、而正常值应为0.5V左右;RDS2中没有空调制冷剂压力传感器的数据。

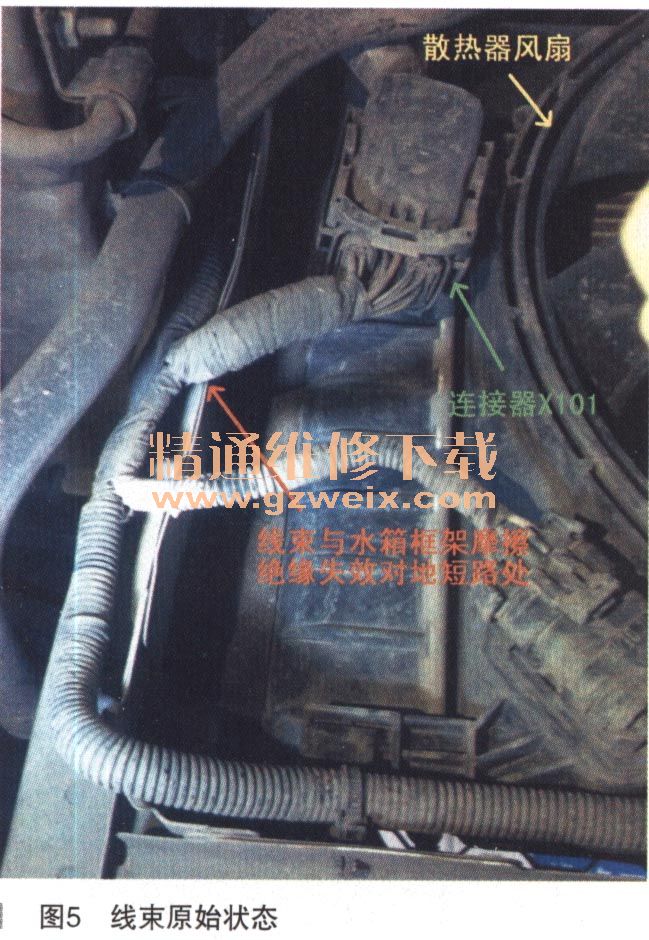

查看电路图(如图4所示)可知,上述3个传感器均是由ECM提供的5V参考电压。检查线路发现,位于水箱框架左侧的连接器X101下面的线束与水箱框架的锋利棱边贴在一起(如图5所示),展开外部的波纹管,发现内部的一根棕色线绝缘层已被割破,露出内部的铜导线,这根线正是通向空调制冷剂压力传感器的5V参考电压电源线,因为此线有时对地短路,使得共用此电源的上述3个传感器同时信号电压失常,出现上述故障现象。
用试灯一端连接蓄电池负极,另一端连接到棕色电源线破损处,模拟电路对地短路,结果发动机转速从2200r/min,立刻下降到1500r/min,节气门位置传感器信号电压为0.5V,下降到0.2V左右,并且ECM立刻设置了P0122节气门位置(TP)传感器1电路电压过低。
故障排除:包扎导线,重新固定线束后故障排除。
