（3）手动升级程序。

注意 :

◆     仅在自动升级模式失败时启用手动升级

◆     如果自动升级失败，将点火开关置于 OFF         10s，之后重新置于 ON        位置，目的是在执行手动升级前重设控制模块

①将点火开关置于 OFF10s，之后重新置于 ON        位置，重设 TCM。

②打开 Hi-DS诊断仪，按下ENTER     键。

③选 择“73.LMC  2.4   THETATCM       UPGRADE”    并 按 下 ENTER 键。

④ 选择手动模式，并按下ENTER键。

⑤按照 ROM  ID 信息表，选取适当的控制模块部件编号，然后按下 ENTER 键，如图 2 所示。

⑥从表 2 中选取适合的密码，然后点击 OK。

⑦ Hi-DS 诊断仪将建立通信，检查控制模块的 ROM      ID，并执行升级程序。

⑧将点火开关置于 OFF10s 后再置于 ON 位置。

⑨显示“升级结束 (      UPGRADECOMPLETED)”信息时关闭 Hi-DS        诊断仪。

⑩使用 Hi-DS 诊断仪检查升级时是否出现意外故障码（DTC）并删除当前 DTC。

启动发动机，确认车辆是否正常工作。

3. 利用 GDS 设备进行控制模块的程序升级

（1）使用 GDS 升级步骤。

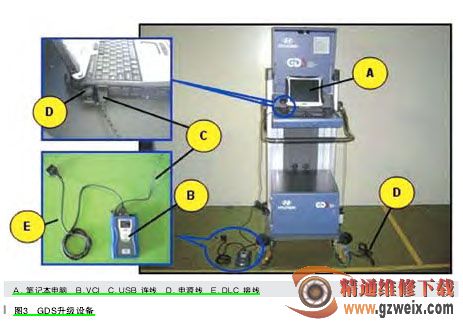

①连接笔记本电脑电源线，如图3 所示。

注意 ：如果不插电源直接进行升级，那么请保证笔记本电脑有足够的电量完成升级。电量不足，升级很可能失败。因此，强烈建议升级时笔记本电脑接通电源。

②用 USB 线连接 VCI 与笔记本电脑。

注意 ：用 GDS 升级时，VCI 不能与笔记本电脑进行无线通信。因此，务必用USB连接VCI与笔记本电脑。

③ 用 16 针 的 DLC 线 连 接 VCI与车辆诊断接口。

④     将点火开关至于 ON 状态（对于一键启动车辆，不踩制动踏板按 2次启动按钮），启动 VCI 设备与笔记本电脑。

注意 ：不要启动发动机。

（2）自动升级步骤。

①在主界面选择车架号或者ECU 升级。

②点击车架号，输入车辆车架号进行自动甄别或者选择车型、年份、发动机，然后点击良好，如图 4 所示。

③输入车辆信息后 , 在屏幕上选择 ECU 升级。

④ 选择自动模式，点击下一个 , 然后在ECU 升 级 栏 中 选 择ENGINE。

⑤阅读准备事项，然后点击良好。

⑥ GDS 将会读取车辆 ROM        ID号。
