一辆行驶里程仅410km、搭载TZ210XSD42型电机的2019年长安新能源EM80(车型代码SC5033XXY)。该车出现无法充电且无法启动行驶的故障现象。
故障诊断:跟车主沟通了解到,在行驶过程中车主发现仪表台上的低速故障指灯点亮,于是把车开到充电站进行充电。但充电时发现充不了电,马上联系当地服务站前去维修处理。当地服务站检查后无法排除故障,只好联系汽车厂家长安
新能源的技术部。厂家安排技术人员到现场指导检查,此时发现车辆
无法起动,检查过程中发现电机旋变插头进水,但吹干插头并进行相关处理后,该车故障依旧,厂家技术部联系我站要求协助处理。

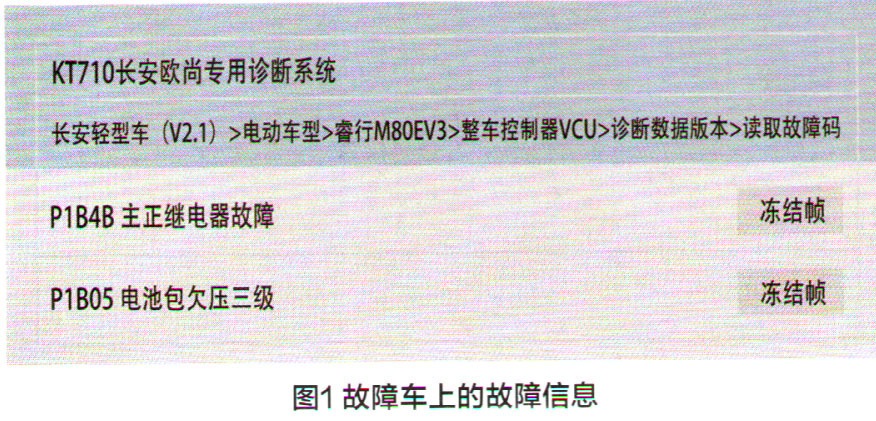

车辆拖到我站进行检查,首先用诊断仪读取到两个故障码(图1):P1 B4B-主正继电器故障;P1 B05-电池包欠压三级。随后用诊断仪器进行故障码清除,但两个故障码都无法清除,说明该车为非偶发性故障。

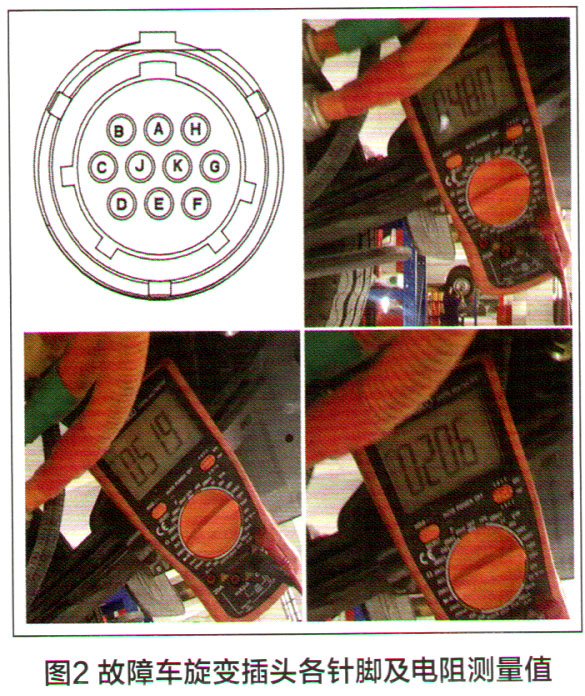

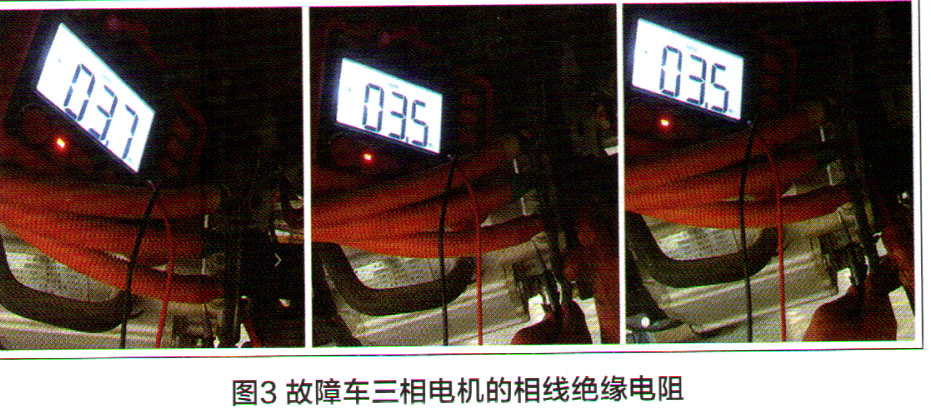

由于当时发现是旋变插头进水,于是怀疑是电机旋变故障或绝缘不够,根电路图测量旋变SIN信号地脚针A同旋变SIN信号B之间的电阻为48Ω;测量旋变COL信号地脚针C同旋变SIN信号脚针D之间的电阻为51.9Ω,测量旋变激励信号地脚针E同旋变激励信号脚针F之间的电阻为20.6Ω(图2),说明旋变系统正常。测量三相电机的相线电阻绝缘情况(图3),W相为3.7MΩ,V相为3.5MΩ,U相为3.5MΩ,说明绝缘正常。

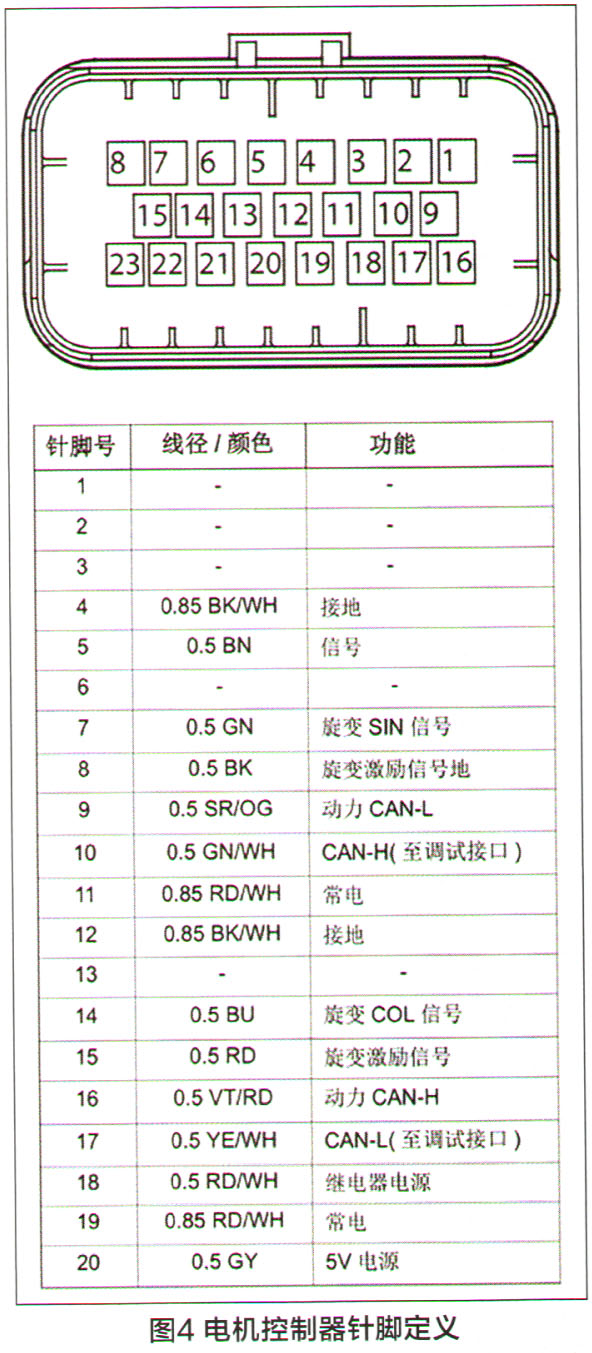

故障码P1 B48提示主正继电器故障,由于主正继电器在电机控制器内,根据电机控制器针脚定义图(图4),用万用表的电阻档测量4号和12号针脚的接地电阻为0.1Ω;用万用表电压档测量18号针脚继电器的电压为12.35V; 11号和19号针脚为常电,测量电压为12.44V,说明继电器的供电和接地线路正常,初步判断故障点为主正继电器本身。由于主正继电器装在电机控制器内部,更换电机控制器总成后试车,故障依旧。
