一辆欧拉黑猫R1，客户反映：该车踩制动踏板时双闪工作。
试车确实如客户描述，踩制动踏板时仪表双闪灯闪烁，外部实际只有左转灯在闪烁。检查全车灯光，确认的是右后制动灯、右转向灯（前中后）、右位置灯（前后刁、灯）都不亮。
故障诊断：首先分析可能原因，线路上同时有这么多用电器异常，极有可能是公共的插头、搭铁、电源、模块、加装有异常。

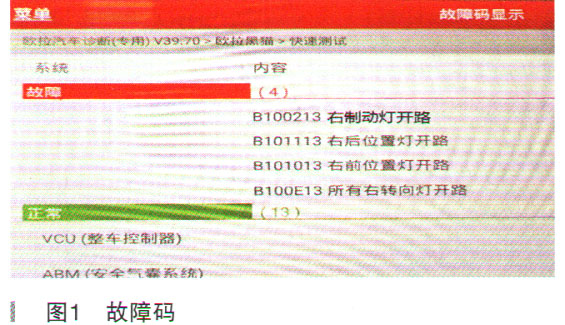

使用诊断仪读取故障码（如图1所示）有B100213右制动灯开路，B101113右后位置灯开路，B101013右前位置灯开路，B100E13所有右转向灯开路。
查询维修手册，分别查看右后制动灯相关电路，右后位置灯相关电路，右前位置灯相关电路，所有右转向灯相关电路，未发现同时用公共的插头。前中后那么多灯光用电器，也没有发现公共的搭铁。
所有灯光控制都是由K-
BCM在收到相关的信号后，控制相关的用电器工作，如图2～图4所示。
没有公共插头、公共接地，也没有发现加装用电器，信号输入部分因为有部分用电器工作，可以判断是没有异常的。目前来说，只有可能是K-
BCM模块异常。尝试更换试车，故障仍存在。
