一辆行驶里程约13.9万km,配置2.5T发动机的2009年斯巴鲁森林人。客户反映:该车发机忽然无法启动。进店查修,该车辆确实无法启动,技师发现在启动过程中,仪表上的水温灯同时闪烁。
故障诊断:技师在连接诊断仪进入系统测试时发现诊断仪不能通信,确认是没有电源。那么初步分析,可能存在的故障大致有:①电源故障;② CAN通信故障;③搭铁故障。
首先对蓄电池进行检测,测得电压正常。调取相关电路图(如图1所示)分析,对数据接口8号端子进行检测,测得电压为12.17V;又对数据接口16号端子进行检测,测得电压为12.19V,正常。故判断该电源电路并无异常,如图2所示。
然后如图3所示,对数据接口6号端子和14号端子进行检测,测得该电阻为60Ω,故判断CAN通信信号也无异常。
数据接口4号和ECM的16号端子电阻进了检测,测得电阻为。无异常;数据接口5号端子与ECM的16号端子电阻进行检测,测得电阻为0,无异常。

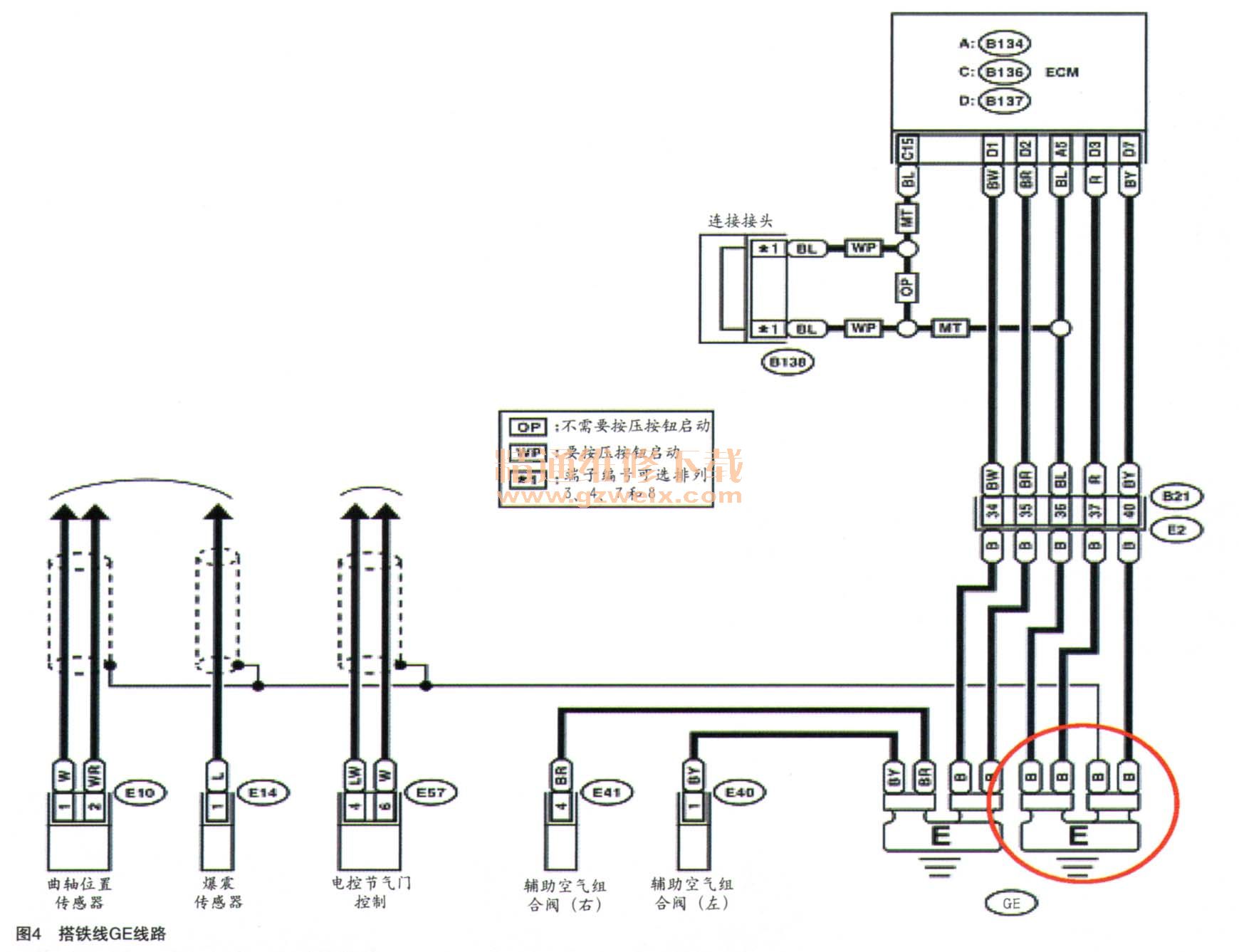

看来线路检查还没发现不正常的迹象,但问题显然还是出在跟电源有关的部位!于是技师又将B134的A5号端子与GE搭铁线过断示检测(如图4所示),在扯动线束时却发现GE搭铁线有松动(如图5所示)。
找到故障点就容易解决了,重新将GE搭铁线打磨后紧固螺钉,随后打开电源开关,仪表上的水温灯不再闪烁,启动发动机后无异常,故障排除。
故障总结:维修时应严格按照维修手册操作,遵循维修逻辑,逐步排除疑点,尊重测试数据,才能不断积累经验,提高自身维修技术水平。
