（9）减速制动器

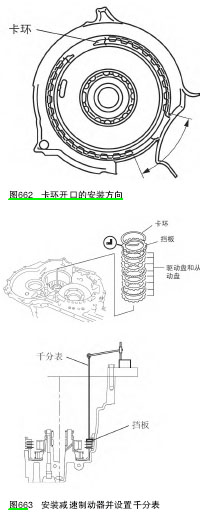

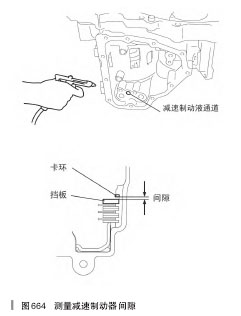

减速制动器如图660所示。拆卸、安装活塞时需用专用工具，如图 661所示。卡环开口的安装方向如图 662所示。如图 663 所示，将减速制动器安装到变速驱动桥壳内，将千分表的测量点固定在挡板上。向如图 664 所示的部件加入压缩空气（最大 392），让减速制动器活塞运行行程三次。测量 4 个位置（相隔 90°）的间隙，确认平均值是否处于规定值的范围之内。减速制动器间隙 1.50 ～ 1.80mm。如果不在规定范围内，更换合适厚度的卡环。

（10）变速器的装配

1 参见图 613，将变速器安装到专用工具上。

2 安装变矩器壳上的油管。

3 安装变矩器壳上的轴承座圈，然后拧紧扭力螺丝。

4 将轴承座圈安装到变速驱动桥壳。

5 安装锁紧螺母。主齿轮预加应力 0.50 ～ 0.90 N·m

6 参见图 636，安装前内齿轮与单向离合器。

7 参见图 635，把凡士林涂敷在轴承内，并固定到前行星齿轮组件上。安装前行星齿轮组件。

8 如图 665 所示，安装前行星齿轮组件。

9 参见图 633，安装后行星齿轮。

10 转动发动机支架，以便机油盘朝向下面。将前内齿轮和单向离合器组件稍微外拉，直到卡环槽出现，然后安装卡环。

11 参见图 650，安装带伺服机构部件。

12 参见图 632，把凡士林涂敷在轴承内，并固定到离合器组件上。安装离合器组件。

13 如图 666 所示，安装 2-4 挡制动带。

14 选择制动带调整螺栓。如图667 所示，找一个合适的螺栓 ( 头部以下长度 ：60 ～ 70mm)，然后使用螺栓拧紧 2-4 挡制动带，拧紧扭矩：4.9 N·m 。按图中（a）所示测量 A尺寸。拆下螺栓。按图中（b）所示测量B 尺寸。按照以下公式进行计算。

B-A = C（头部以下长度的中间）；

C-4 = D（头部以下长度的下限）；

C-4.7 = E（头部以下长度的上限）。

选择一个带支柱，其长度应在

D 和 E 之间。2-4 挡制动带伺服行程（mm）的制动带调整螺栓长度有 36.0、36.5、37.0 、37.25、37.5 、37.75、38.0 、38.25、38.5、39.0 几种规格。

15 安装所选择的制动带调整螺栓。拧紧扭矩 37 ～ 52 N·m。

16 按以下步骤调整总端隙。将最厚的轴承座圈（2.6 mm）安装到端盖。

将端盖安装到离合器组件上。

如图 668 所示，测量变速驱动桥壳和端盖之间的间隙 A。

按照以下公式进行计算，选择一个合适的轴承座圈，其轴承厚度与计算的限制值相匹配。

A - 2.6 mm（轴承厚度）= B ；

B - 0.25 = C（轴承厚度的下限）；
