②测量倒挡离合器间隙。如图644 所示，安装倒挡离合器，用压具或类似的工具将倒挡离合器轻轻下压进

行固定，设置测量工具。如图 645 所示，向图中所示的部件加入392 ～ 441kPa 压缩空气，然后使倒挡离合器活塞运行三次行程。然后测量4 个位置（相隔 90°）的间隙，确认平均值是否处于规定值的范围之内。倒挡离合器间隙标准 ：1.00 ～ 1.30mm。如果不在规格范围内，更换合适厚度的卡环。

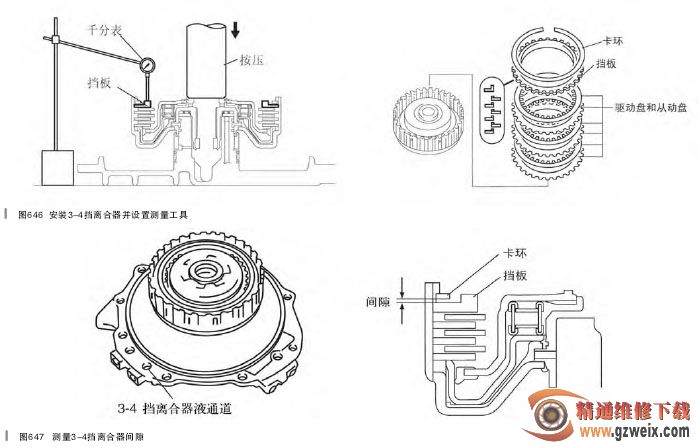

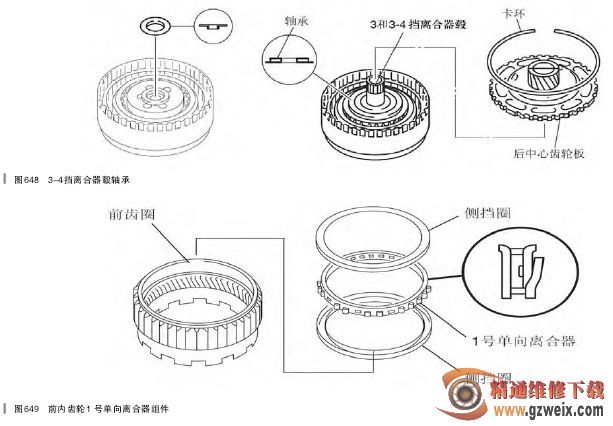

③测量 3-4 挡离合器间隙。如图 646 所示，安装 3~4 挡离合器，用压具或类似的工具将 3~4 挡离合器轻轻下压进行固定，设置测量工具。如图 647 所示，向图中所示部件加入 392 ～ 441kPa 压缩空气，然后使3~4 挡离合器活塞运动三次行程。然后测量 4 个位置（相隔 90°）的间隙，确认平均值是否处于规定值的范围之内。3-4 挡离合器间隙标准 ：1.10 ～ 1.40mm 。如果不在规格范围内，更换合适厚度的卡环。3-4 挡离合器毂上、下轴承如图 648 所示。

（5）前内齿轮 1 号单向离合器组件前内齿轮 1 号单向离合器组件如图 649 所示。

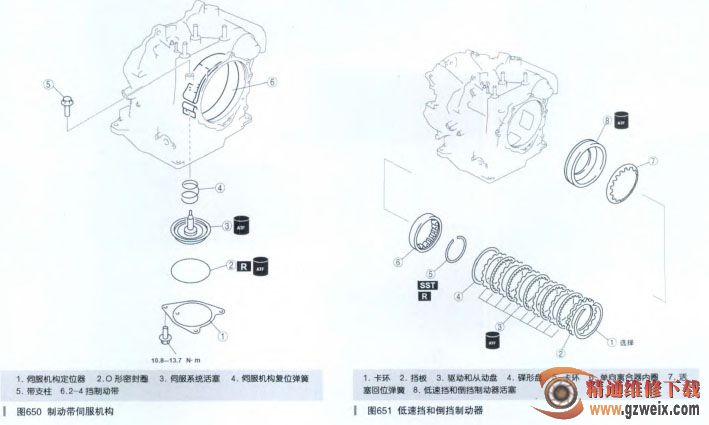

（6）制动带伺服机构制动带伺服机构如图 650 所示。

（7）低速挡和倒挡制动器以及单向离合器内圈低速挡和倒挡制动器以及单向离合器内圈如图 651 所示。拆卸、安装活塞时需用专用工具，如图 652 所示。活塞与单向离合器的安装如图 653 所示。卡环开口的安装方向如图 654 所示。如图 655 所示安装低速挡和倒挡

制动器并设置测量工具。向如图 656所示的部件加入压缩空气 (98.1kPa)，让低速挡和倒挡制动器活塞运行行程三次。测量 4 个位置（相隔 90°）的间隙，确认平均值是否处于规定值的范围之内。低速挡和倒挡制动器间隙标准 ：2.20 ～ 2.50mm。 如果不在规格范围内，更换合适厚度的卡环。

（8）直接离合器

直接离合器如图 657 所示。如图658 所示，将直接离合器安装到变速驱动桥壳内，然后固定千分表。用压具或类似的工具将前进离合器轻轻下压进行固定。向如图 659 所示的部件加入压缩空气（392 ～ 441kPa），然后使直接离合器活塞运行行程三次。测量4 个位置（相隔90°）的间隙，确认平均值是否处于规定值的范围之内。直接离合器间隙标准 ：1.10 ～ 1.40mm。如果不在规格范围内，更换合适厚度的卡环。( 待续 )
