一辆行驶里程约65200KM的07 款粤迪 A8 轿车。该车装有丹麦泰纳通讯有限公司生产的 TT-3062B 车载卫星电话设备。故障现象是车载卫星电话不能开机。

一、TT-3062B车载卫星电话单元组成与信号流程

1. 卫星电话组成单元

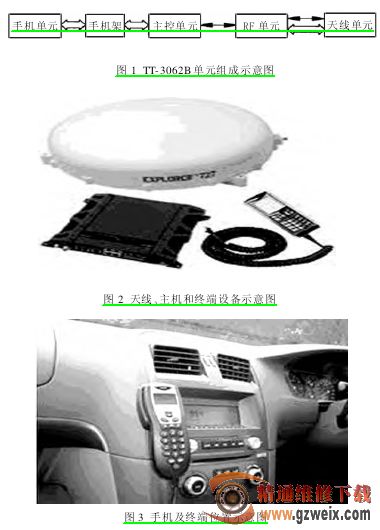

TT-3062B 车载卫星电话,由天线单元、RF 单元、主控单元、手机架及手机五部分组成。如图 l 所示。其中天线单元部分是一个帽状的收／发信共用天线，为RHPC 点阵天线(因其外形像一顶帽子)，如图 2 所示。它通过一根 RF 电缆和一根信号电缆，接至 RF 单元(RF 单元是处理收／发信射频信号的独立部分)，它通过同轴电缆接到主控单元(这部分包括电源，它将输入的 +12 V 电压通过两组开关电源进行 DC-DC 变换，转换成设备所需的各组电压，以供给整个设备的控制电路、音频信号处理及中频处理电路)，它通过一根电缆接到手机架，手机架再通过电缆接至手机,如图 3所示。

2. 设备工作信号流程

(1)发信：持机者的话音由手机转换为音频信号，通过机架座送至主控单元、由主控单元经过信号处理送至 RF 单元进行射频调制后，再经射频功率放大，最后经天线发射上星。

(2)收信：从卫星发射下行的射频信号，经天线单元接收，送至 RF 单元。由 RF 单元调制，再送至主控单元进行处理还原为音频信号，送至手机座，由机座内的扬声器发出声音。
