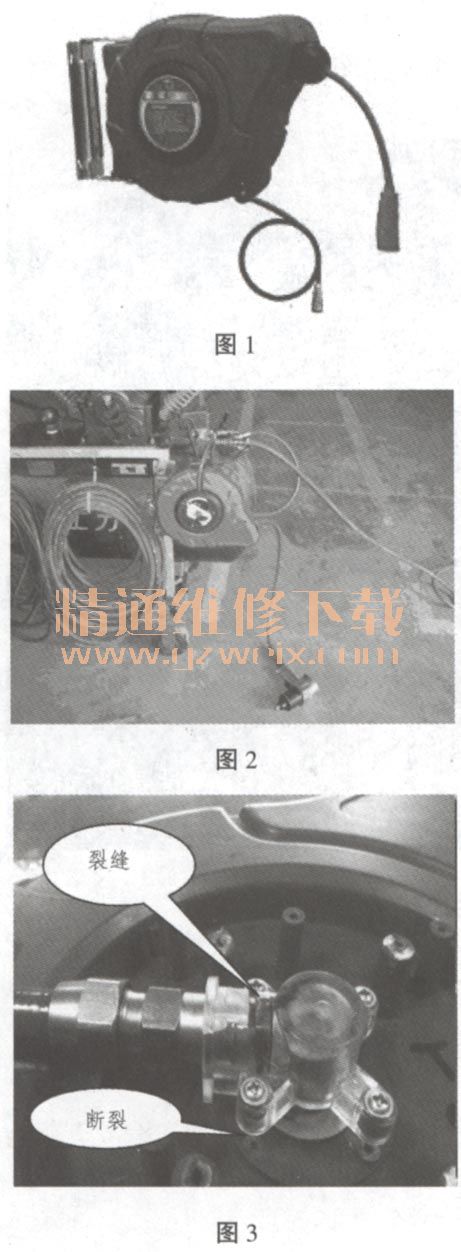

为了提高维修效率,降低员工劳动强度,我维修中心购置了多只YL-E717单气式自动卷管器(见图1),许多需要连接空压机工作的维修设备机具操作起来更加方便自如(见图2)。
自动卷管器使用半年后,部分配件出现破裂(见图3),出现漏气现象,且在使用中漏气现象越来越严重,导致部分用气设备机具无法工作,严重影响了中心的生产工作进度。利用哥俩好胶将开裂部分粘合(见图4),过不了几天漏气依然严重,看来这样做只能治表,却不能治本。
通过研究分析,我们决定对自动卷管器进行改造,以杜绝漏气现象发生,并提高其使用寿命。

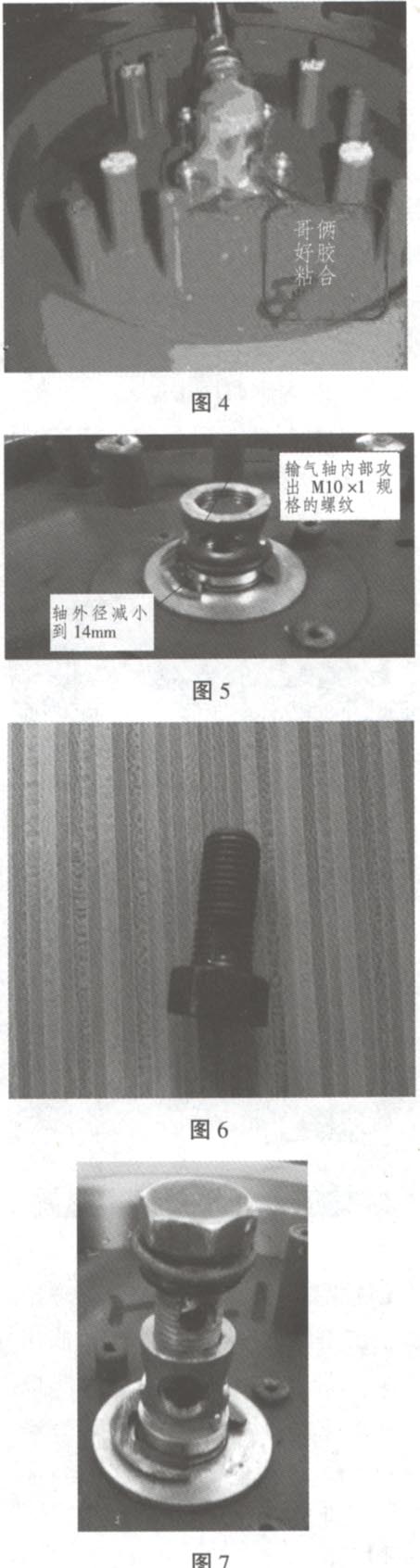

1.加工改造输气轴,将输气轴接头处外径减小到14mm,内部攻扣,头部扩孔(见图5)。
2.选取空心螺栓与输气轴配合,并在其与自动卷管器输气轴开孔结合处扩孔,以保证气路畅通(见图6、图7)。

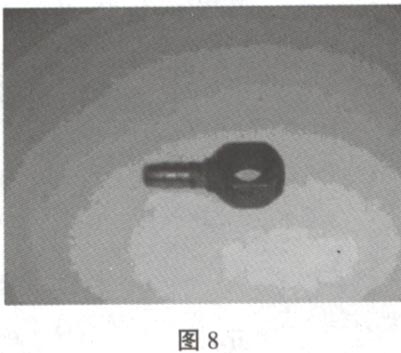

3.选取卡套式马牙扣直角接头与输气轴相结合,保证其在卷管器工作中的受力强度达到要求,并能满足气流的顺利输出(见图8、图9)。

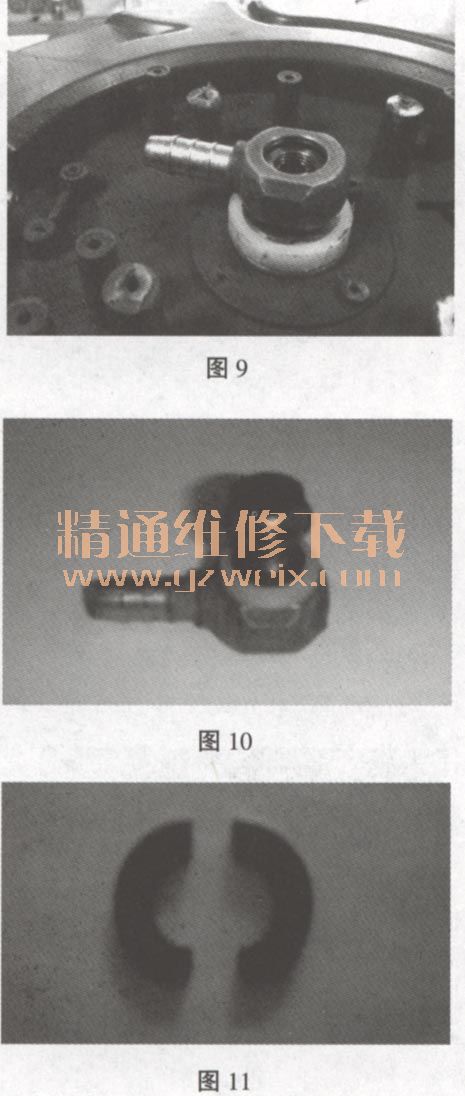

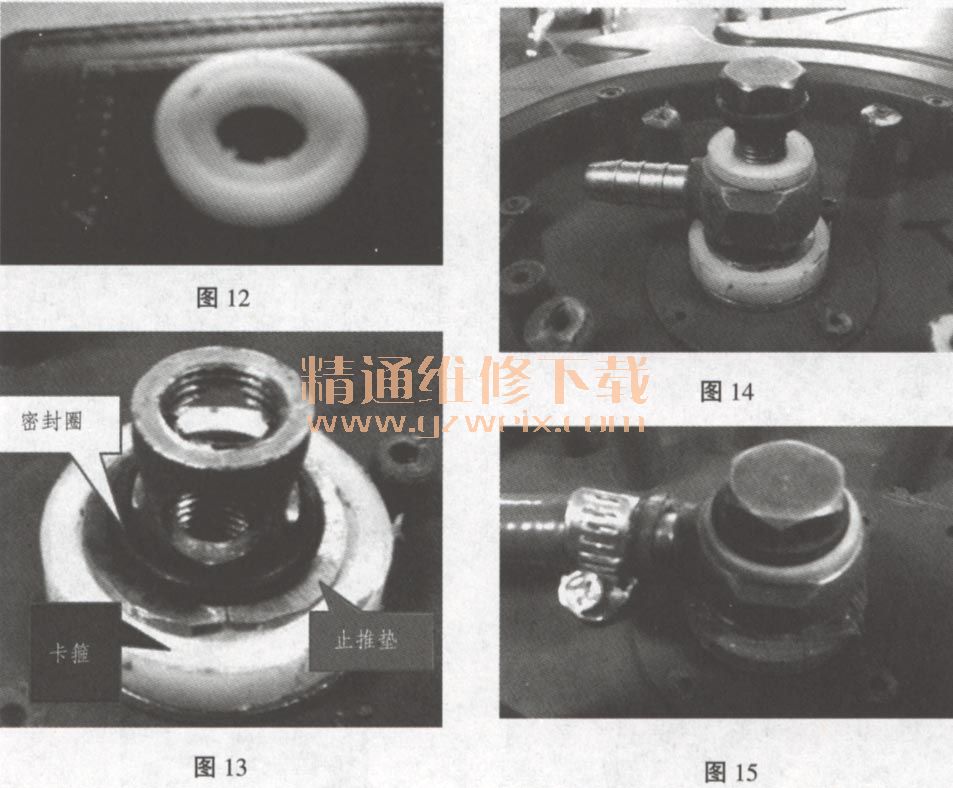

4.选用尼龙棒加工卡套式马牙扣接头上部密封垫,选用螺帽平垫制作卡套式马牙扣直角接头下部O形橡胶圈止推垫,选用尼龙棒制作止推垫卡箍,确保止推垫不发生移动脱落,保证气路刚性材质结合处不漏气(见图10-图13)。
5.按步骤将各个部件安装,为了确保良好的密封性,可在密封圈处涂抹少许密封胶(见图14、图15)。
通过实际验证,此次对自动卷管器的改造方案非常成功,维修中心各种用气设备都能正常使用,达到了预期目的。
