4．换档电磁阀测试
    1）将HDS连接到DLC上。
    2）在HDS的分项测试菜单上选择换档电磁阀A、B、C和D测试。
    3）用HDS检查并确认换档电磁阀A、B、C和D的工作情况，应听到“咔嗒”声。如果听到“咔嗒”声，电磁阀正常。如果未听到“咔嗒”声，转至步骤4），并测试换档电磁阀。
    4）用举升机举升车辆或施加驻车制动，挡住两个后轮，并举升车辆前端。确保支撑牢固。
    5）断开换档电磁阀线束插接器。

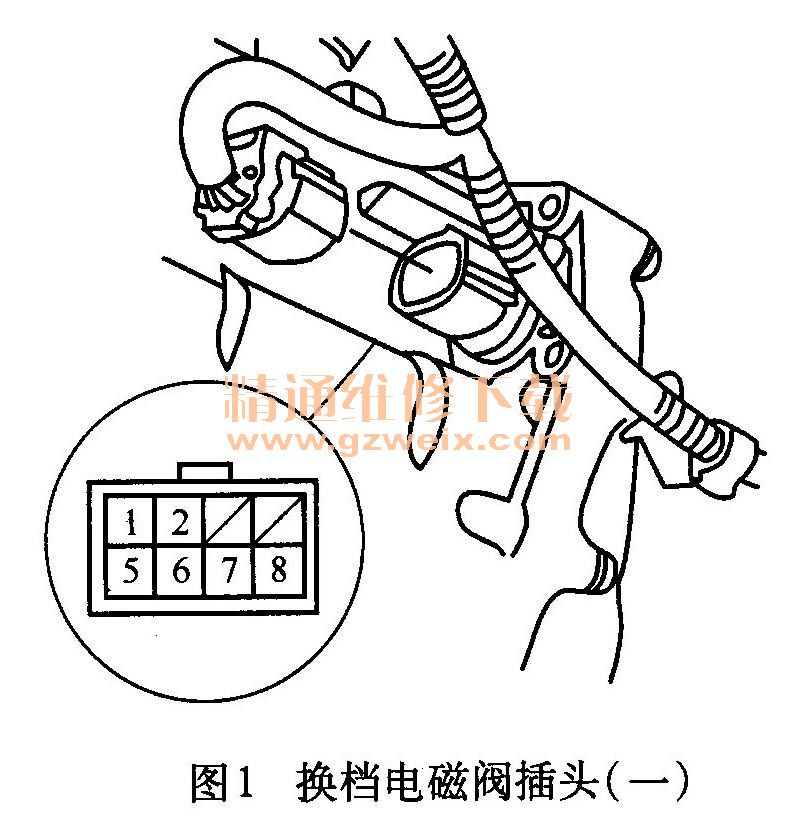

    6）如图1所示，分别测量1号端子（换档电磁阀C）、 2号端子（换档电磁阀B）、 5号端子（换档电磁阀A）、 8号端子（换档电磁阀D）与车身搭铁之间的电阻，应为12～25Ω，如果阻值符合标准，则用跨接线将蓄电池负极端子连接到车身搭铁，用另外一根跨接线将蓄电池正极端子分别连接到各个换档电磁阀线束插接器端子，如果听到“咔嗒”声，则电磁阀正常，测试完成。如果未听到“咔嗒”声，说明电磁阀损坏或换档电磁阀线束出现断路故障。

    7）拆下换档电磁阀盖，将插接器从换档电磁阀A、换档电磁阀B、换档电磁阀C和换档电磁阀D上断开。

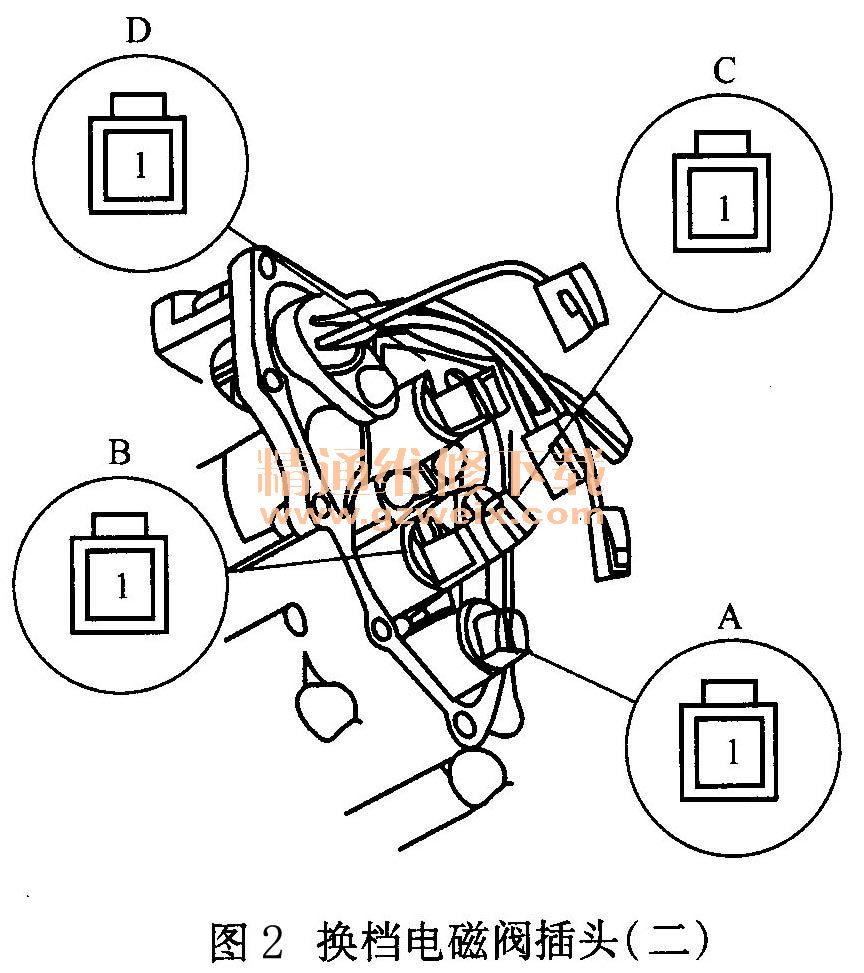

8）如图2所示，测量各换档电磁阀插接器端子和车身搭铁之间的电阻，应为12~25Ω，如果阻值符合标准，则用跨接线将蓄电池负极端子连接到车身搭铁，用另外一根跨接线将蓄电池正极端子分别连接到各个换档电磁阀线束插接器端子，如果听到“咔嗒”声，则电磁阀正常，换档电磁阀线束出现断路故障；如果未听到“咔嗒”声，说明电磁阀损坏，更换换档电磁阀。
