三、故障诊断及排除
下面以威驰轿车为例,阐述照明系统故障诊断及排除方法。
(一)故障诊断流程

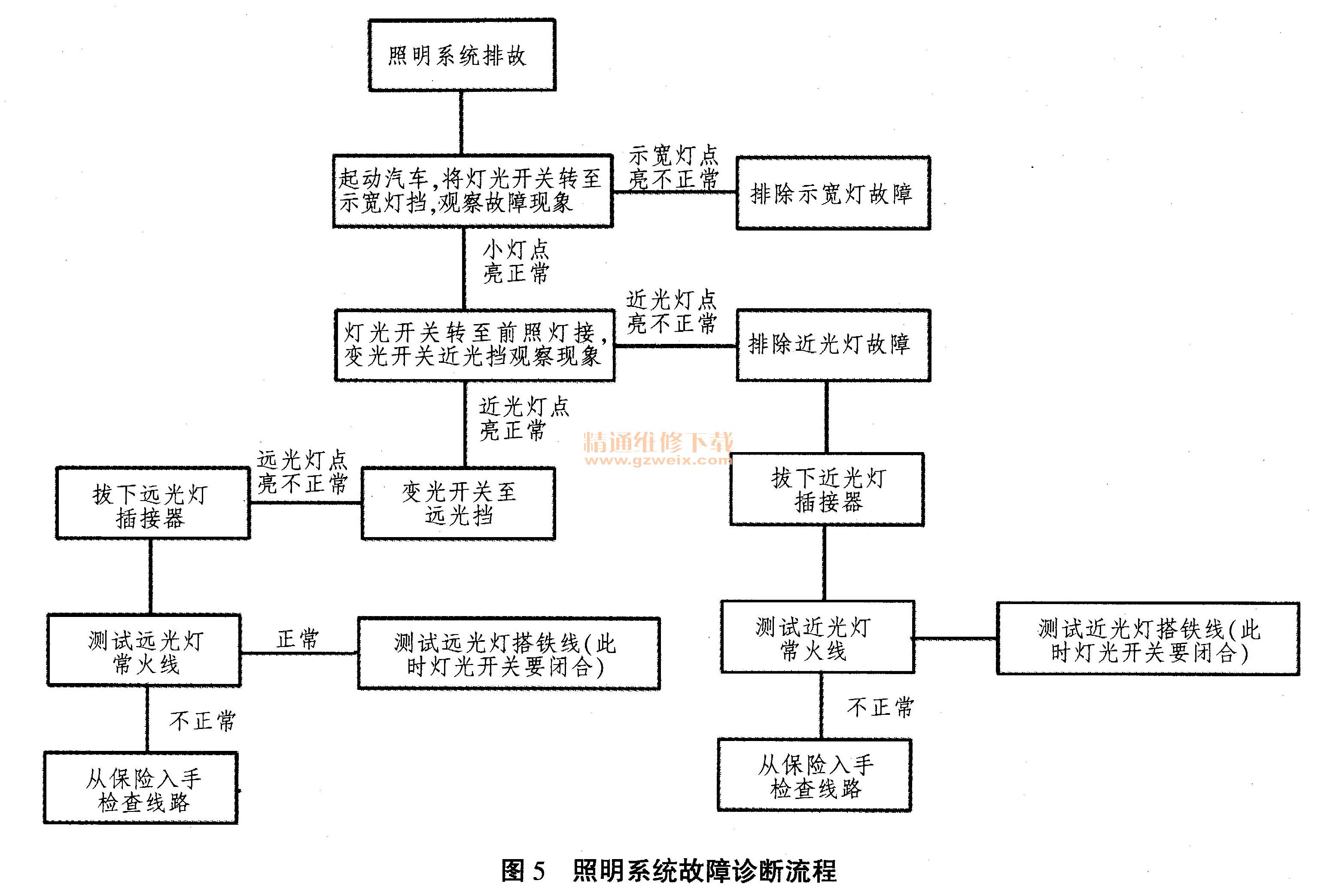

观察汽车前照灯的工作情况,威驰前照灯的典型特点是灯光不受点火开关控制,电路中没有继电器,线路是典型的负控,采用单灯双丝灯泡。其故障诊断流程见图5。
(二)具体测试方法
1.蓄电池的检查
(1)检测蓄电池电压
首先校表,将万用表置于通断挡,将红黑表笔搭接,观察通断情况,如果显示为导通,利用万用表测试电压,将红色表笔置于蓄电池正极,黑色表笔置于蓄电池负极,检测蓄电池电压。如果电压低于11.5V,威驰车将无法启动,需要更换蓄电池。
(2)检测蓄电池电容量
利用电位计检测,将电位计的红、黑表笔分别置于蓄电池的正、负极观察电位情况,注意此步检测时间不可过长,否则电位计的温度将过高,同时对蓄电池的使用寿命也会有影响。
(3)检查蓄电池接线柱照明系统故障诊断流程
观察蓄电池的正负极接线柱是否有腐蚀及污物,如没有,用双手分别握紧接线柱,检查接线柱连线有无松动情况。若有松动对其进行紧固,如无松动,将红黑表笔分别放在接线夹子上,观察万用表的电压,以确定极柱上是否有异物(如此次测量电压为蓄电池电压,证明没有异物)。
2.观察故障现象
旋转灯光开关,将灯光开关转至近光挡,观察近光灯点亮的情况;然后将变光开关置于远光挡,观察故障现象;最后将开关置于闪光灯挡,查看是否正常。
3.分析故障原因及相应检修步骤
(1)故障现象:远光灯和近光灯都不亮。
故障原因:保险丝熔断、线路断路、灯丝烧断、变光开关损坏等。

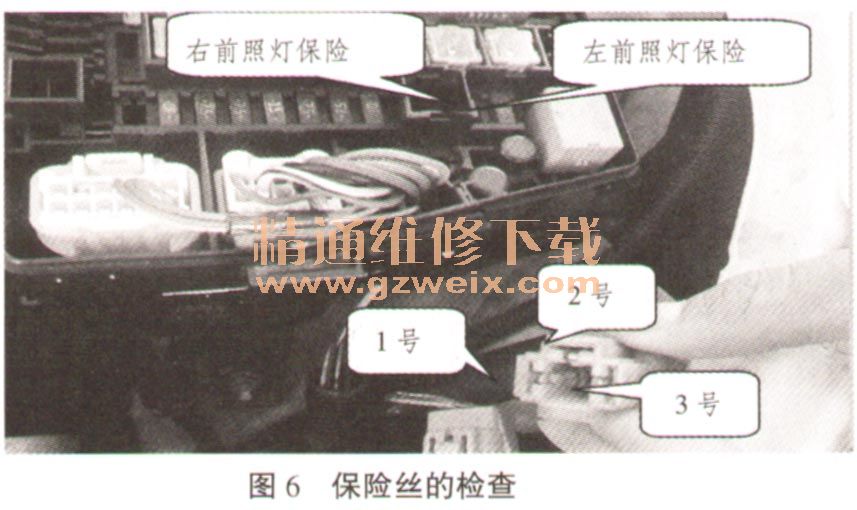

检修步骤:此时从2条保险处入手。校表后将万用表的黑表笔放在蓄电池的负极上,红表笔分别放在保险丝上方的2个金属点的位置,如果前后2次测量电压均为蓄电池电压,说明保险丝完好,如若2次中只有1次正常,说明保险丝熔断,如果2次均没有电压,说明保险丝前的电路断路。保险丝的检查见图6所示。
如检查后保险正常,将2侧远光灯插接器同时拔下进行测量。将万用表黑表笔放在蓄电池的负极上,用红表笔测试插接器的3个孔,如果3个孔中电压都不为蓄电池电压,说明从保险丝至插接器的线路有断路情况。然后将灯光开关置于前照灯挡,将变光开关置于近光挡,将万用表的红表笔置于蓄电池正极,用黑表笔测试,中间的孔测试结果应为蓄电池电压,否则变光开关、灯光开关或者线路故障。然后将变光开关置于远光挡,检查其余的2个孔,方法同上,如果没有蓄电池电压说明变光开关、灯光开关或线路存在故障。
如果经测试线路无任何故障则可以确定为灯泡故障。
(2)故障现象:远光灯或近光灯不亮。
故障原因:保险丝熔断、线路断路、灯丝烧断、变光开关损坏等。
检修步骤:可用工具短接变光开关电源与出线接线柱,若灯亮则为变光开关的故障,应检修或更换;若仍不亮,则为变光开关至前照灯之间的线路有断路、接头松脱或灯丝烧毁故障。
(3)故障现象:远光灯或近光灯中只有1个灯不亮。
故障原因:灯丝烧断、接头松脱等。
检修步骤:拆下不亮的灯泡,通过观察、测量或置换法来确定是否为灯泡损坏;如果灯泡正常,应检查该灯泡的插接器或线路是否有腐蚀或断路的地方。
(4)故障现象:2个前照灯其中1个发红。
故障原因:搭铁不良。
检修步骤:拔下该灯泡的插接器,测量搭铁端子是否对地虚接,也可直接从蓄电池负极连线至该端子,测试灯泡的明亮程度。如果确因搭铁不良所致,应按维修手册的指导,找到搭铁点进行去氧化和去腐蚀处理。
(5)故障现象:接通远光灯或近光灯时,保险丝立即熔断。
故障原因:灯光电路搭铁短路(对地短路)。
检修步骤:根据电路图,分段排查。
(6)故障现象:前照灯灯泡经常烧坏。
故障原因:发电机输出电压过高。
检修步骤:测试发电机的输出电压,必要时更换电压调节器或发电机总成。
