汽车前照灯是夜间行车的主要光源,也是汽车电气系统的主要组成部分。汽车前照灯的状况将直接影响到行车的安全性和可靠性,因此应做好汽车照明系统的维修和保养。下面从其结构和工作原理出发,分析其常见故障现象、原因及故障排查方法。
一、熟悉照明系统电气元件
汽车照明系统与灯光信号装置主要用于保证汽车的正常运行和在夜间或恶劣天气中的行车安全,是汽车安全行驶的重要保障。照明系统主要由灯光开关、灯泡、继电器及电源、搭铁等线路组成。
(一)前照灯
前照灯属于汽车照明系统的一部分,汽车的前照灯通常都由灯泡、反射镜和配光镜3音仔分组成,如图1所示。
(二)灯光开关

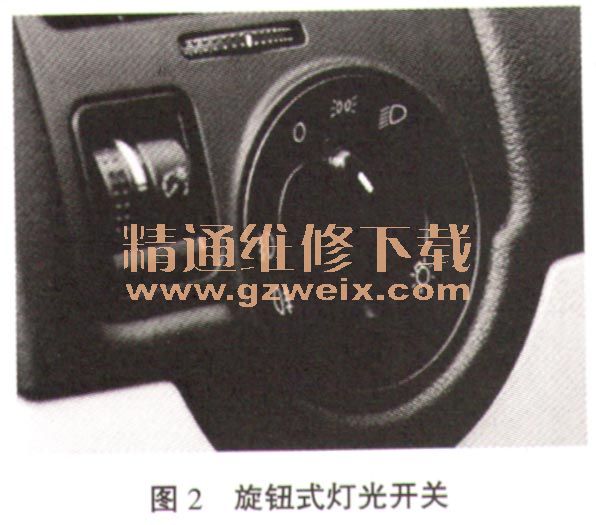

照明系统的大部分电路都是由灯光开关来控制的,灯光开关有拉钮式、旋钮式(如图2所示)和组合式等多种型式,其中美系和德系车辆多用旋钮式灯光开关,而其它现代汽车上用的较多的是将前照灯、示宽灯、转向灯及变光开关等制成一体的组合式开关,如图3所示。
灯光开关通常有Off(关闭)挡、Park (示宽灯)挡和Head前照灯)挡3个挡位。
二、前照灯控制电路
前照灯电路由灯光开关、变光开关、远光指示灯和前照灯等组成。变光开关打到近光挡时,前照灯电路如图4所示。由前照灯电路可知,灯光开关和变光开关都不搭铁,而是采用灯丝搭铁,且前照灯都是并联的,这前照灯电路一变光开关在近光挡样可防止1个灯丝烧断导致全车前照灯不亮。
