摘要：冷凝器是汽车空调的核心部件，对汽车空调性能起着关键作用，而冷凝器不同形状翅片因进口速度影响较大，对z字型百叶窗翅片、平板百叶窗翅片、平板翅片的换热能力、热阻分析，z字型百叶窗翅片综合换热性能最好。

    0 引言
    随着我国汽车工业的飞速发展和人民生活水平的日益提高，人们对汽车乘坐舒适性的要求也越来越高，对汽车空调的需求激增。同时，能源问题和环保问题已成为当今社会发展面临的两大难题。冷凝器作为汽车空调的核心部件，对汽车空调的性能起着关键作用，由于其安装位置有限，工作条件恶劣，其小型、轻量、高效、环保要求就显得尤为突出。因此，加强对冷凝器特别是轻型、薄型、高效冷凝器的研究，是汽车工业发展的需要。

    1 进口速度的不同对翅片性能的影响
    汽车空调冷凝器的发展，平行流冷凝器是车用冷凝器的最新技术，通过数值分析对z字型百叶窗翅片、平板百叶窗翅片、平板翅片三种不同形状的翅片综合换热性能进行分析。
    1.1进口速度对不同翅片换热和压降的影响

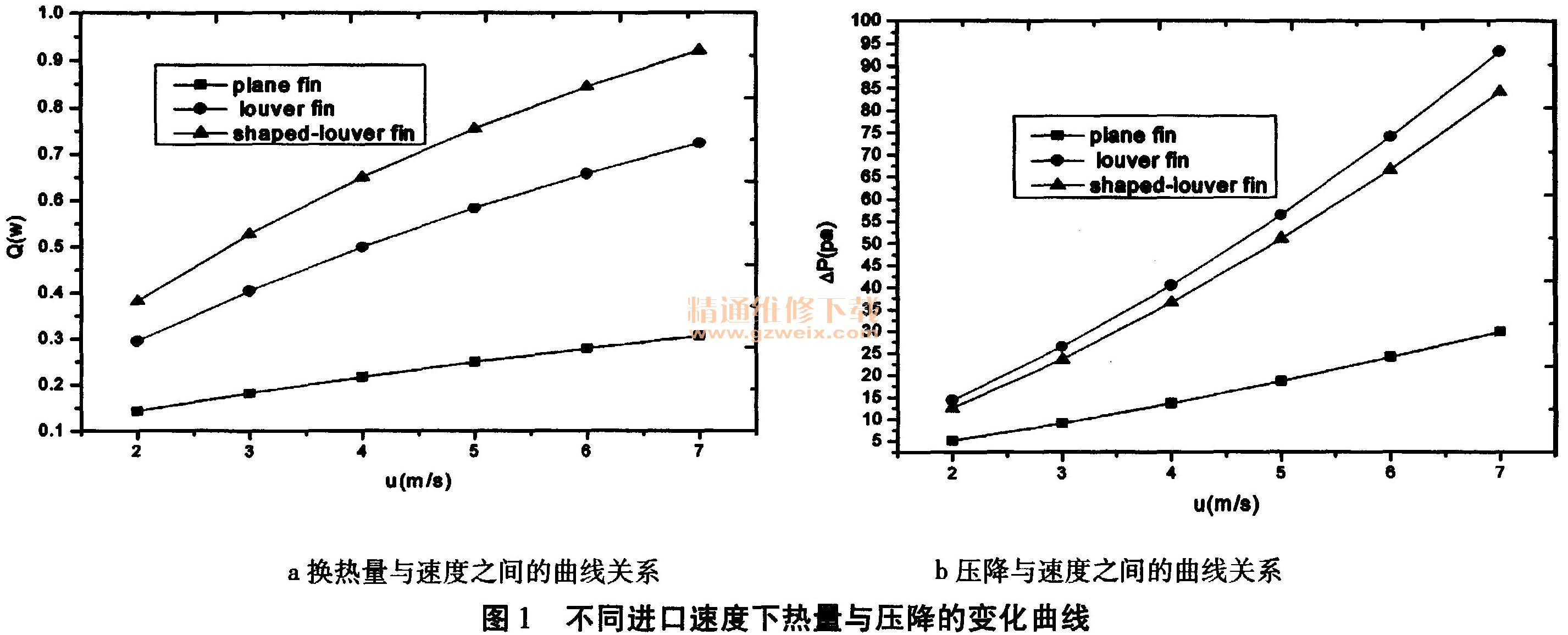

    由图1a可知三种不同形状的翅片换热量随着速度的增加而增加，呈线性增态。在相同工况下，z字型百叶窗翅片的换热效果最好，而平板百叶窗翅片换热次之，平板翅片换热效果最差。当进口风速为2～ 7 m/s时，平板百叶窗翅片换热量高于平板翅片1.07～1.36倍；z字型百叶窗翅片换热量高于平板翅片1.68～2.03倍。z字型百叶窗具有扰流作用，具有增强换热能力，因此换热效果好。

    由图lb可知三种翅片的压降随着进口风速的增加而呈指数增加。在相同工况下，平板翅片的压降最少，z字型百叶窗翅片次之，平板百叶窗翅片最高，分别高于平板翅片1.78～2.11倍和1.44～1.81倍。主要是由于z字型翅片具有导流作用，减少压降。
    1.2进口速度对不同翅片的单位压降和单位泵的影响

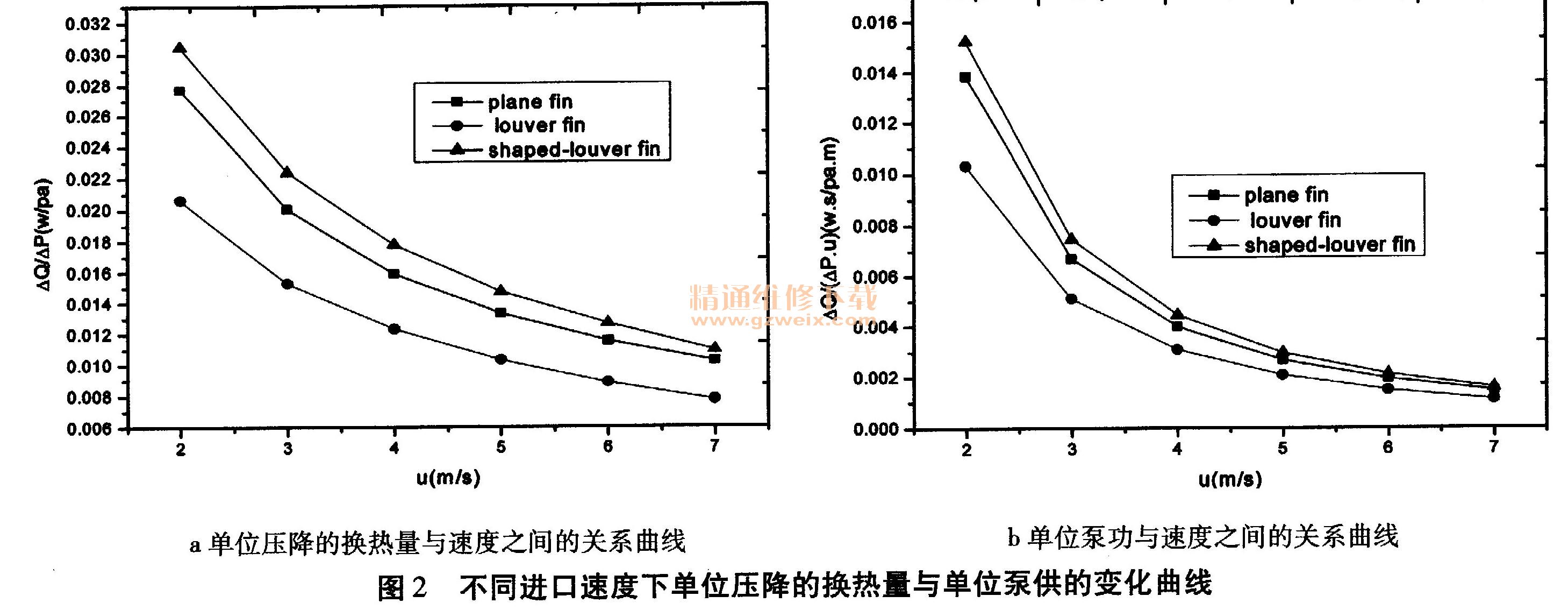

    从图2a可以看出单位压降的换热量随着速度的增加而减少，趋近一定的数值。其中z字型百叶窗翅片的单位压降的换热量最高，平板翅片次之。当进口速度为2-7 m/s时，z字型百叶窗翅片的单位压降的换热量是平板的1.07～1.12%，而平板百叶窗翅片的单位压降是平板的0.74～0.78倍。单位泵功是衡量换热器综合换热能力的重要指标。从图2b可以得出单位泵功随着速度的增加而减少，趋于一定值。其中z字型百叶窗翅片的单位泵功最高，而平板百叶窗翅片的单位泵功最小，分别是平板翅片的1.07～1.12倍及0.74～0.78倍。

    2．结论
    通过数值对三种不同形状的翅片的分析，相同速度工况下，Z字型百叶窗翅片的传热性能高于平板翅片和平板百叶窗翅片，其换热量高于平板百叶窗翅片27.54%～30.49%，而压降低于平板百叶窗翅片10.31％～11.40%；三种翅片中Z字型百叶窗的换热最好。
