故障条件：后氧传感器信号电路电压＞>1V；故障原因：后氧传感器电路对电源短路等。

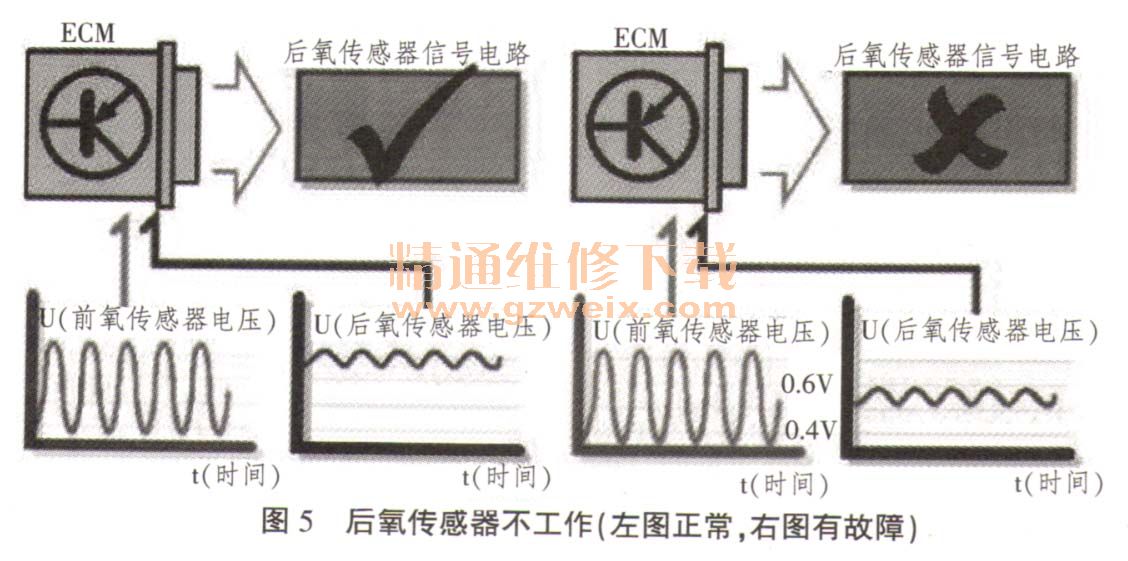

    （3）P0140后氧传感器信号电路故障（图5）。

    故障条件：后氧传感器信号电路电压一直限制在0.4～0.6V的“不工作区域”内。
    故障原因：后氧传感器电路断路或陶瓷体破裂等。
      （4）后氧传感器P0137/P0138／P0140的失效保护模式：关闭后氧传感器控制功能；关闭后氧传感器老化诊断功能；关闭TWC转化效率的相关诊断功能。
      2.P2270/P2271音F分
      系统为了实现对后氧传感器老化进行监测，在限定的时间段内观察氧传感器信号电压是否至少围绕目标值变化1次。如果传感器电压一直保持高于或低于目标值并且超过了限定时间，系统就会自动启动“波动检查”。系统通过加浓或减稀操作，观察传感器电压是否按照期望的方向变化，从而实现故障诊断。

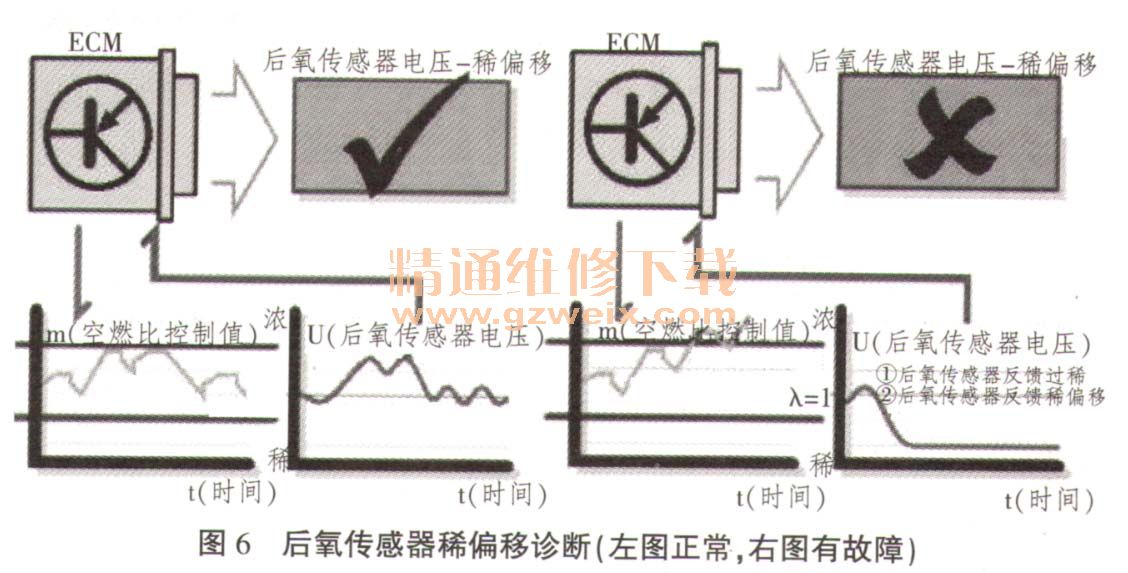

      （1）P2271后氧传感器老化—稀偏移（图6）。



    运行条件：发动机在稳定工况下运转，且无后氧传感器信号电路故障。
    故障条件：在“波动检查”时，系统通过减稀混合气后仍发现传感器信号电压过低。
    故障原因：后氧传感器加热器电阻阻值变化。

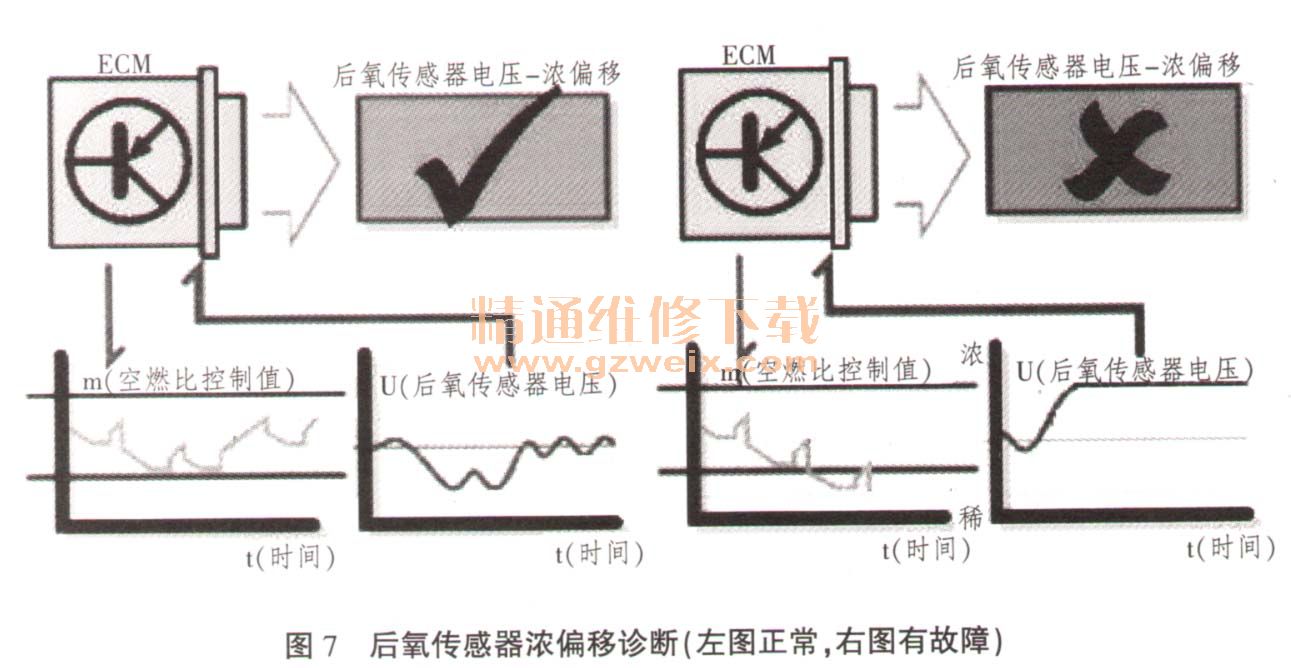

    （2） P2270后氧传感器老化----浓偏移。
    运行条件：发动机在稳定工况下运转，且无后氧传感器信号电路故障。
    故障条件：在“波动检查”时，系统通过减稀混合气后仍发现传感器信号电压过高。
      故障原因：后氧传感器陶瓷体受到污染或自身故障等。
      （3） P2270/P2271失效保护模式：关闭后氧传感器控制功能；关闭三元催化器转化效率的相关诊断功能。
