大众捷达轿车电动刮水器工作原理及故障诊断

来源：汽车维修作者：佚名 2016-03-28 08:30:54

    捷达轿车是一汽一大众的一款市场占有率很高的家用轿车，它的电动刮水器也是经常使用的电气系，统。本文将针对捷达轿车电动刮水器的工作原理以及故障检测维修方法进行论述，期待能够对汽车维修技师们有所帮助。
    一、电路识读

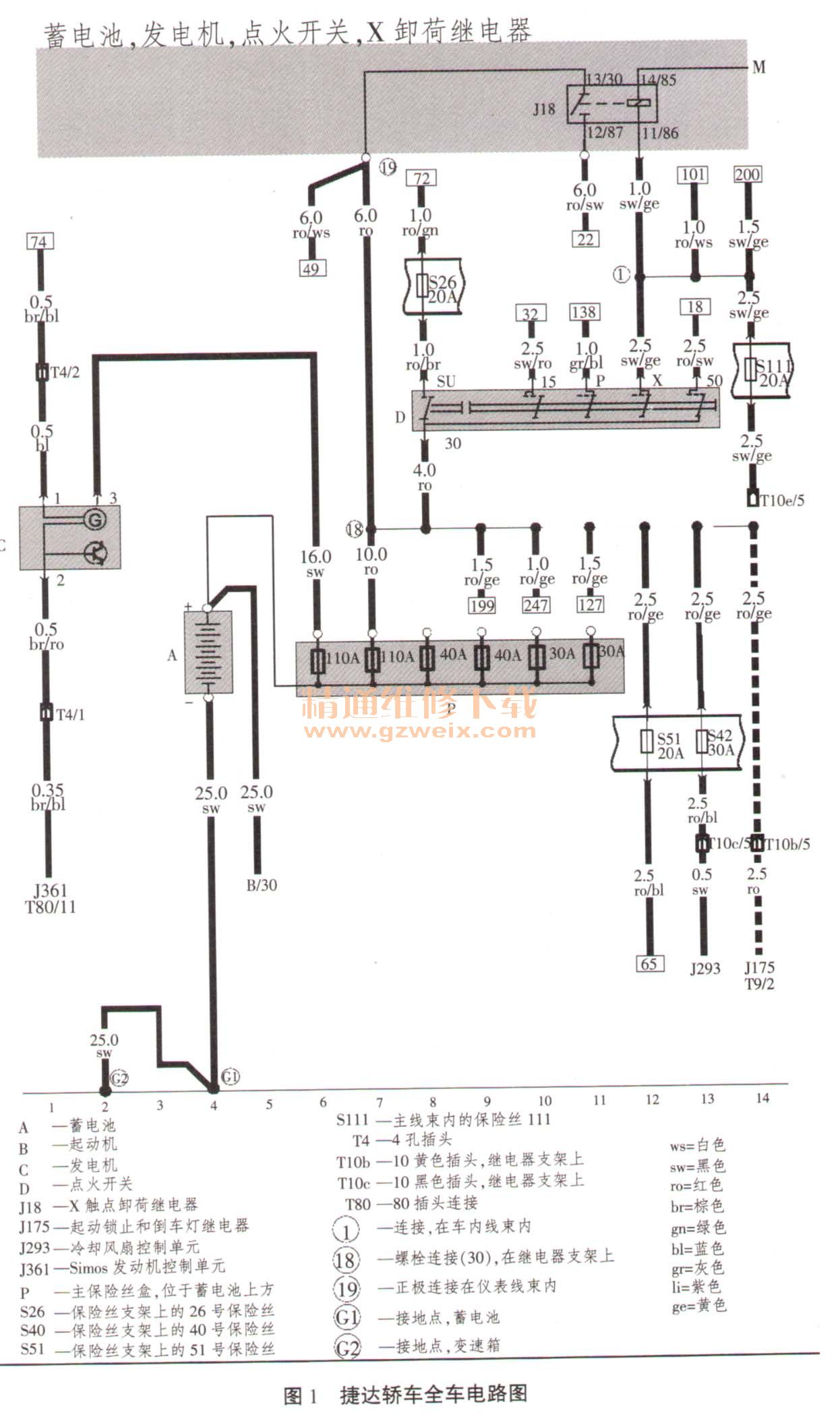

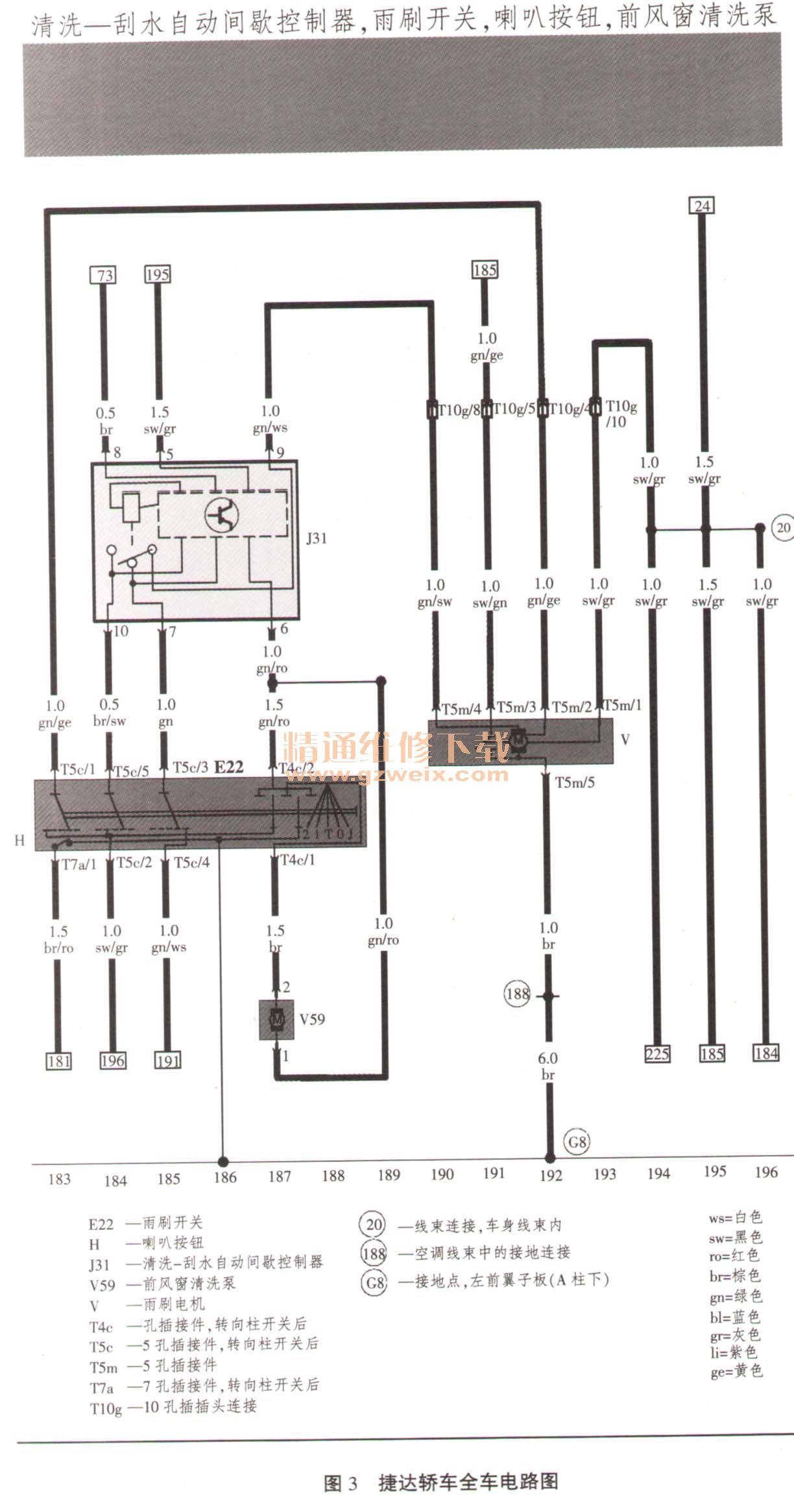

      通过查阅捷达轿车全车电路（如图1、图2、图3所示），绘制捷达轿车电动刮水器电路图（如图4所示）。

      捷达轿车的电动刮水器、洗涤器电源电路中设有熔断器，当点火开关闭合后，通过中间继电器、熔断器接通刮水器、洗涤器的电源电路。在控制电路中还有刮水器开关（含洗涤开关）、间歇继电器、刮水电动机（含复位装置）、洗涤电动机等电路元件。
