22．控制指对中心
      （1）控制指对中心（参考8缸）。如果在“选择”过程中出现与错误的控制指位置相关的问题，必须使用专用夹具执行“定心”程序，如必须考虑磨损，这可能造成控制指尺寸的减小。

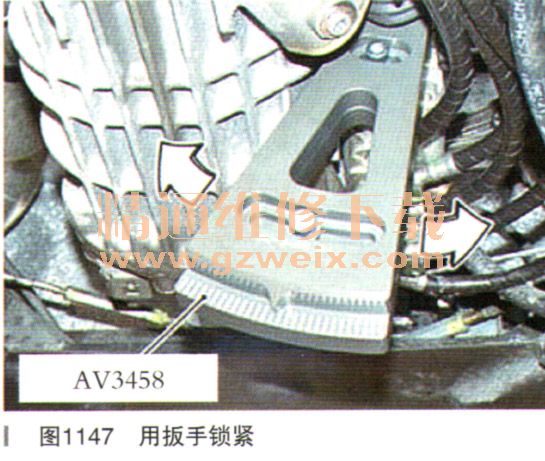

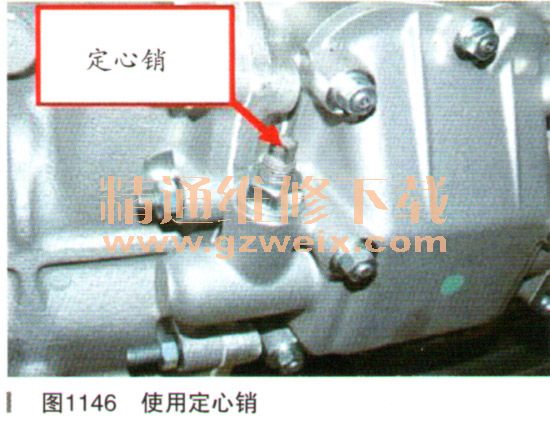

      （2）控制指对中心（参考12缸）。如果更换驱动器或12缸变速器，必须使用定心销将控制指和驱动器牢固地锁紧于3～4挡选择位置，如图1146所示。这必须在SD3“驱动器定心”有效诊断过程中执行。在驱动器一侧，必须始终在SD3定心有效诊断过程中使用“扳手”进行锁紧，如图1147所示。

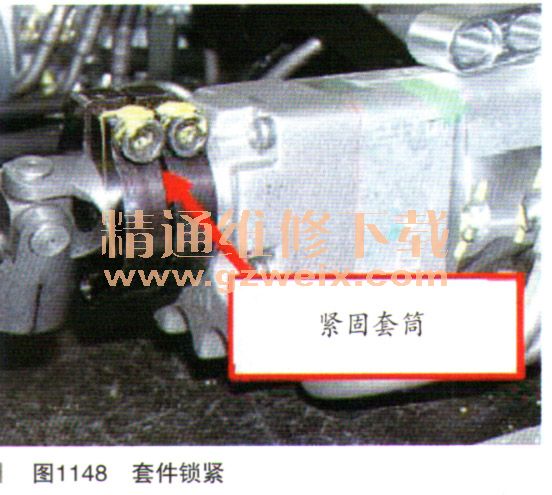

    所提供的完整F1套件已经通过套筒锁紧在3-4挡选择位置，如图1148所示，因此它只能安装到位。在安装该套件之前，请勿拆下套筒。只有驱动器在提供时未锁紧，因此在更换后，必须使用AV3458“扳手”执行定心程序。

    23．挡位啮合／脱开故障的诊断
    挡位啮合／脱开故障的诊断如图1149所示。

    24．变速器输入转速传感器

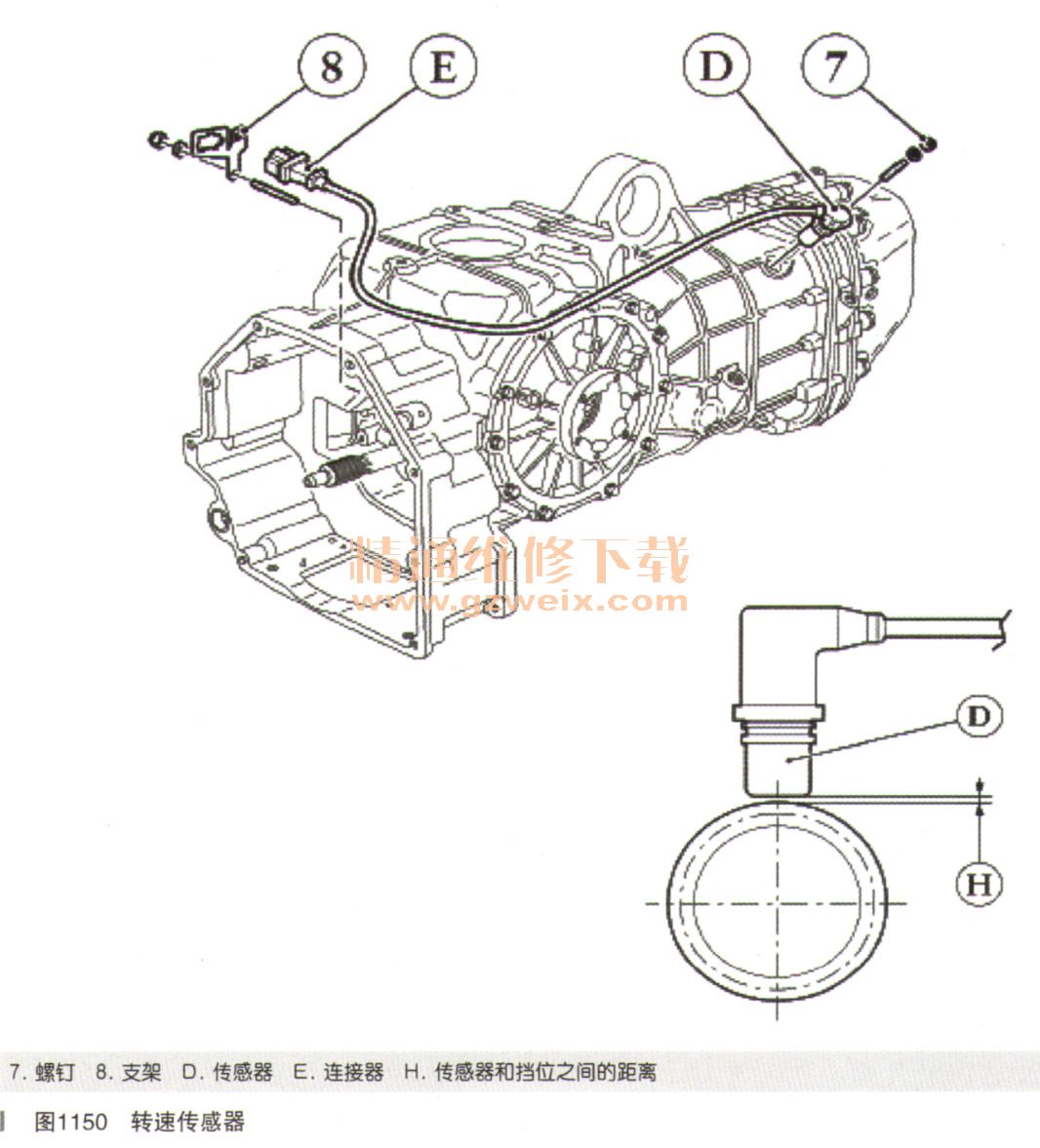

    该传感器为“可变磁阻”型，如图1150所示。电气特性：R=530W±10%。在安装新传感器时，你必须检查到变速器主轴上挡位的距离（H）。H＝（0.2÷1.3）mm。
