4．故障原因确认
    超声波测量系统不能正常测量的原因主要是测量系统、横梁、发射器或连接电缆等部件发生故障，检查步骤如下：
    （1）拆除前纵梁上的发射器，重新按F1检测。结果显示测量数据正常，说明测量系统、横梁、电脑主机到横梁的连接电缆、基准点和参考点上的发射器是正常的，可能是前纵梁上的发射器故障、发射器未插到位或横梁上的插座接触不良引起的。
    （2）把基准点的发射器换插到前纵梁上的发射器插过的插孔中，按F1测量数据显示正常，说明横梁上的插座是正常的，前纵梁上的发射器有问题。
    （3）把存在问题的发射器重新安装上去，先装左侧发射器，按F1检测，结果显示测量数据正常，说明该发射器无问题。再装右侧发射器，按F1检测，测量系统出现了图1所示的状态，说明右侧发射器有故障。
    （4）仔细观察，发现发射器上端的发射孔没有亮光，下端的发射孔亮光虚弱，确认该发射器故障，并由此干扰了正常超声波信号的传播。
    5．故障的排除

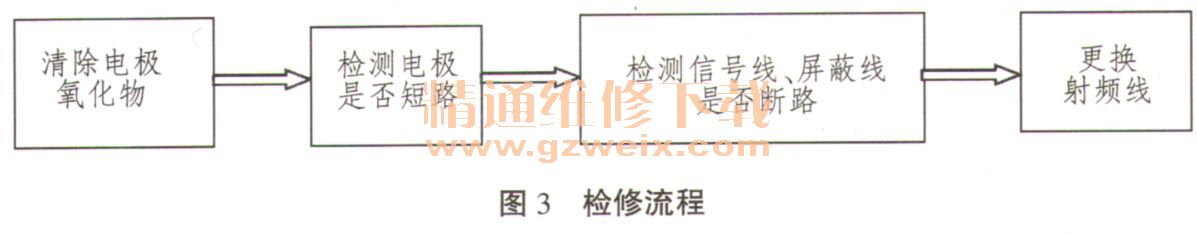

    发射器结构比较简单，主要由射频线和发射器壳体组成，在发射器壳体的上下2端各有1个超声波发射源，在超声波发射源内有2个距离很近且相互绝缘的电极，它们分别与射频线内的信号线和屏蔽线相连。射频线内导线和插头的连接关系为：红色信号线和插头的前部相连接，蓝色信号线和插头的中部相连接，屏蔽线和插头的后部相连接。发射孔无亮光、亮光虚弱，原因多是电极氧化、信号线短路、断路及射频线屏蔽不好等原因引起的，检修流程如图3所示：

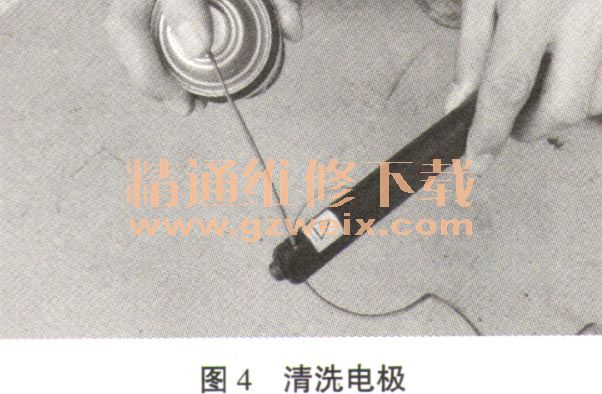

    （1）清除电极氧化物。若空气潮湿再加上长时间放置未用，电极表面会发生氧化，导致电极无跳火、火花虚弱无力等问题。因此，首先对故障电极进行清洗，可用万能防锈润滑剂清洗，然后用气枪吹干，如图4所示。注意不可用砂纸或锉刀打磨，避免造成电极变形发生短路故障。

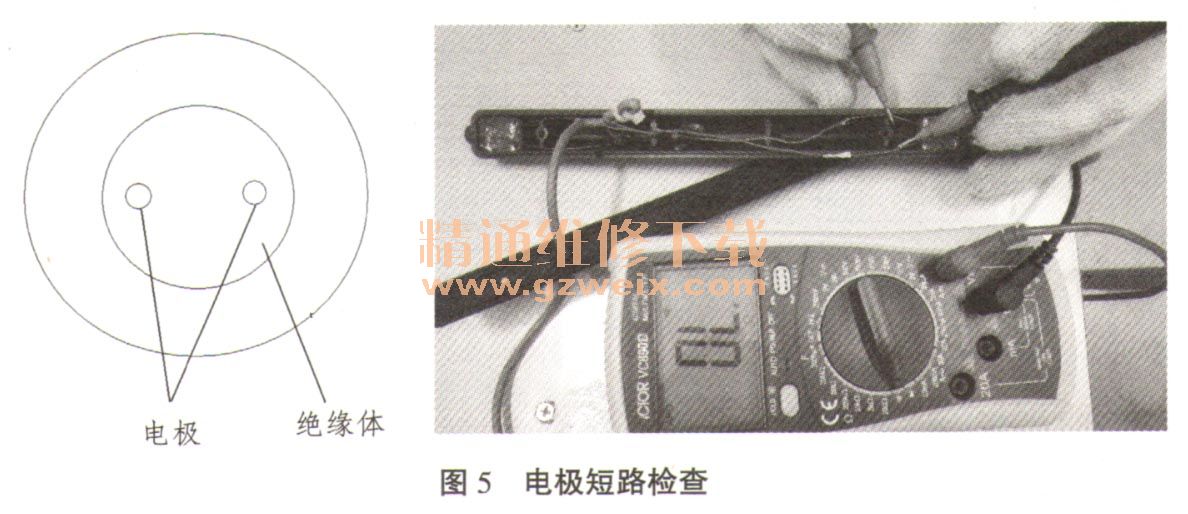

    （2）检测电极是否短路。短路一般发生在超声波发射源位置，在超声波发射孔内有2根细小的电极，2者间隙很小，当横梁给它电信号后，电极跳火发出超声波。在使用过程中由于发射孔区域易受到刮擦等原因，容易使电极变形发生短路。检测时拆开发射器盖板，用万用表测量2根电极线的导通情况，若通电说明电极发生了短路故障，需把2根电极小心分开，如图5所示。
