（3）检测信号线、屏蔽线是否断路。引起断路的原因大多为导线接头松动、接头接触不良或导线内部电线折断，具体检测方法如下：

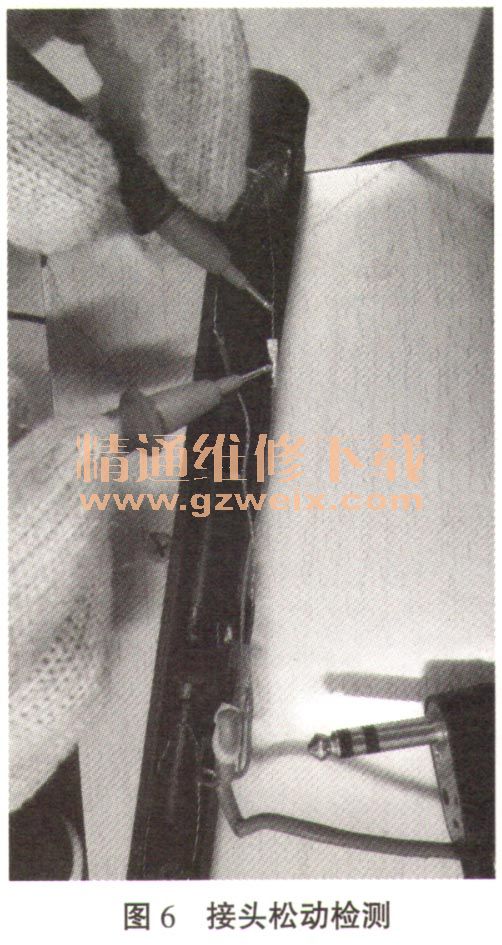

    1）接头松动检测。电极材料有良好的刚性和弹性，它与信号线之间用锡铅合金压接的方式相连，2者不是焊接在一起的，使用过程中容易松动而引起断路。检测时万用表的表针一端顶在锡铅合金上，另一端靠在电极上，确定导通情况，如图6所示。若发现某个接头断路，可用尖咀钳在锡铅合金上重新夹紧；若出现导通不稳定，可能是电极表面有氧化物，需清理干净后再夹紧；若夹紧后还是不导通，可用电烙铁锡焊，注意控制在较低温度焊接。

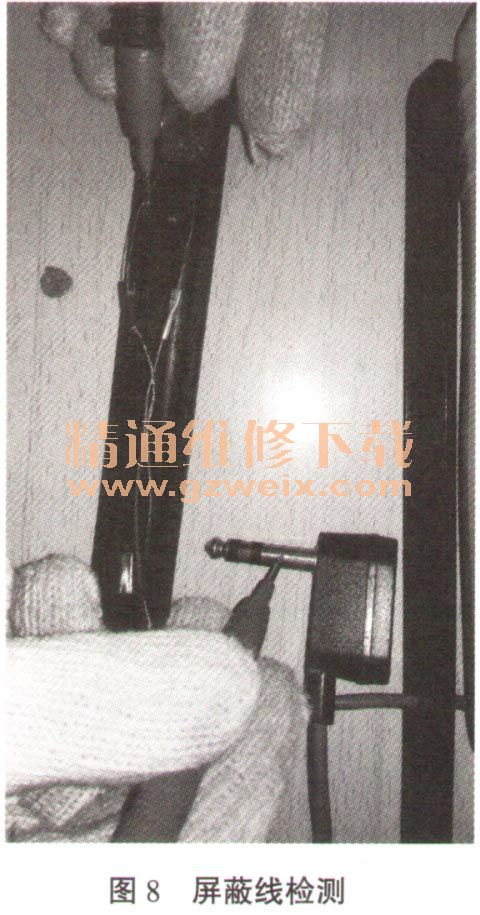

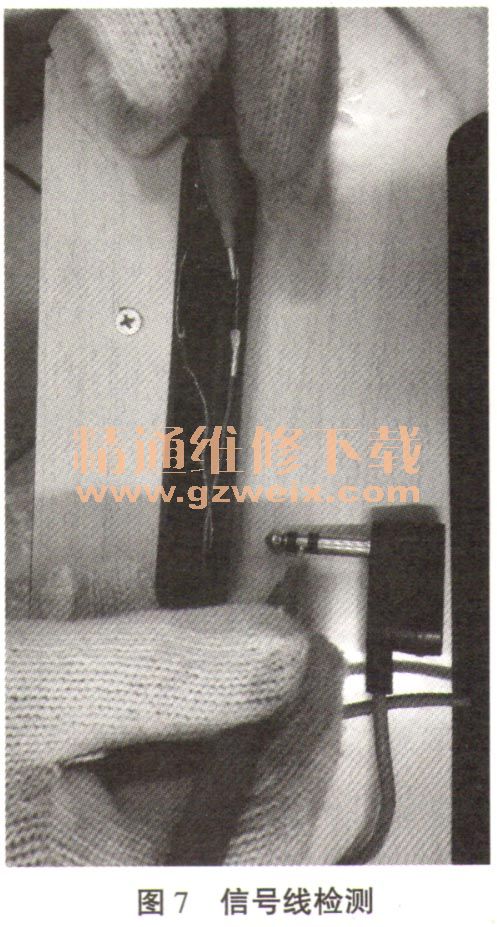

    2）导线断路检测。万用表的表针一端靠在电极上，另一端靠在插头上，确定导通情况，其红、蓝色信号线、搭铁屏蔽线分别和插头的前部、中部、后部相连接，具体检测如图7、图8所示，断路大多出现在导线铰折区域，查明后重新连接即可。

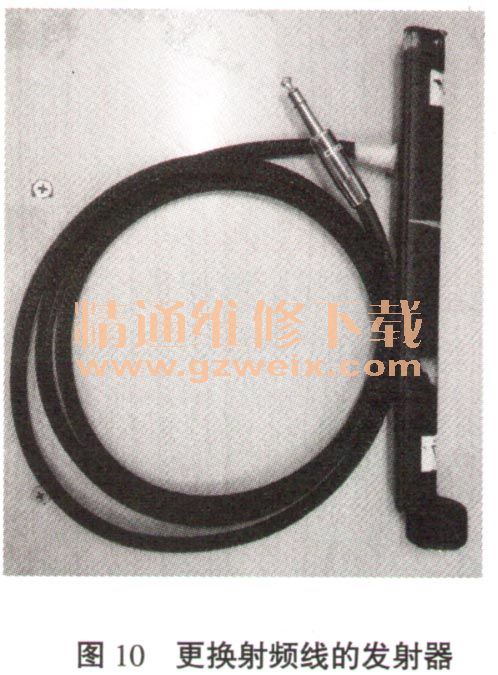

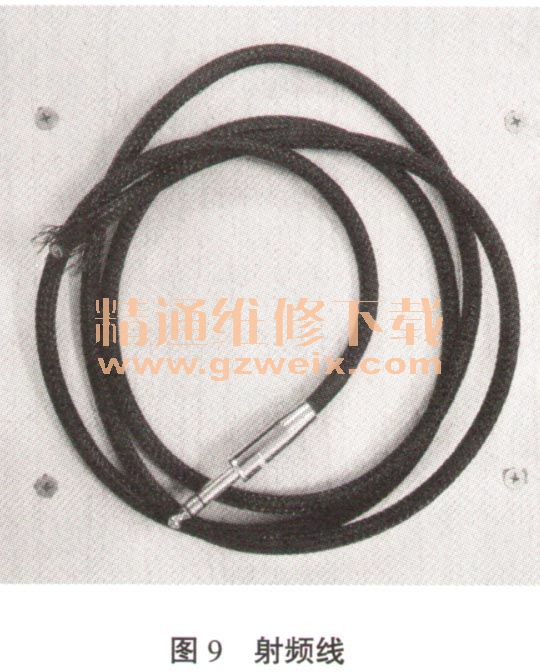

    （4）更换射频线。若上述检测均正常，但发射器还不能正常工作，或测量数据误差较大，则可能是使用过程中导线经常缠绕，射频线屏蔽效果降低，导致信号源损失造成的，需更换射频线，如图9、图10所示。



    在使用过程中，为防止发射器的射频线不慎被过度拉扯，可用胶带在射频线根部缠绕。收线时不要沿发射器圆周环绕，而是按发射器2端折叠收集，以防止射频线过度卷曲而影响屏蔽效果。

    三、维修小结
    遇到故障时，要先了解测量系统的结构和其工作原理，才可以对症下药。首先要区分故障是因测量系统、横梁、发射器还是连接电缆引发的。查找时可通过重新测量操作，应用排除法找出故障原因。同时在排除故障时要熟悉发射器的结构及工作原理，检测时要分段、仔细检查，对导线接头部位要更加小心，不要忽视接头的松旷、接触不良等问题。
