三、机油压力开关常见故障
    （一）用于降低油压的机油压力开关F378

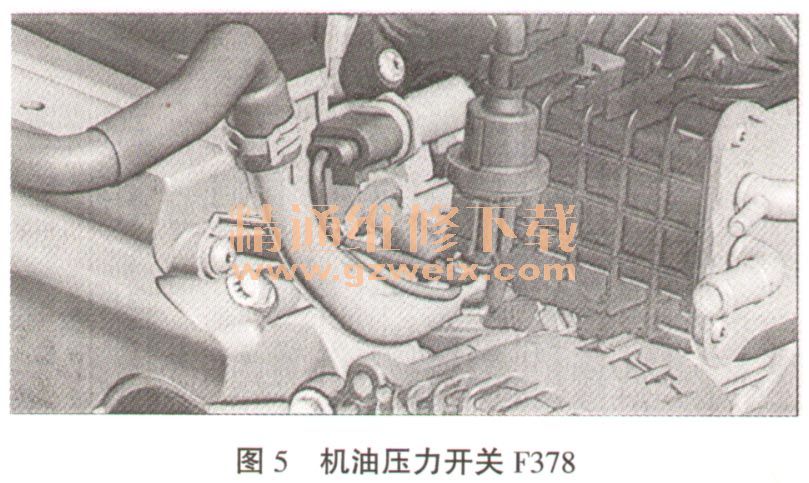

    此开关用螺栓固定在进气侧，以及气缸盖内的齿形皮带附近，如图5所示。此开关用于确定是否已达到最低机油压力。当没有压力时，机油压力开关开启。如果压力上升到超过一定值，开关关闭。发动机控制单元通过开关的关闭状态可确定机油系统中的机油压力是否充分。如果机油压力下降到所需的机油压力以下，组合仪表中的机油压力警告灯K3亮起。

      如果机油压力开关故障，故障存储器中会存储一条故障记录，且机油压力警告灯K3亮起。
      （二）机油压力开关F1
    此开关通过螺栓固定到排气侧气缸体中央，如图6所示。如果发动机控制单元切换到高压级，此开关用于监控机油高压。一旦达到特定的负荷和发动机转速，将切换到高压级。如果达到机油高压，此开关将关闭，发动机控制单元确定机油高压已达到。如果下降到限值以下并保持此状态一段时间，电子动力控制单元故障指示灯K132亮起。

    如果机油压力开关发生故障，发动机转速会被限制在4000r/min以下，且电子动力控制故障指示灯K132亮起。

    四、检测维修
    （一）检修工具
    1．油压检测仪V.A.G 1342。
    2．电压检测仪V.A.G 1527B。
    3.测量辅助工具套件VAG 1594C。
    （二）检修条件
    1．机油油位正常。
    2．机油温度至少80℃（冷却风扇必须运行过1次）。
（三）额定压力值
    1．怠速运转时的机油压力为1.22.1 barn
      2.2000r/min时的机油压力为1.6～2.1 bar,
      3.3700r/min时的机油压力为3.0～4.0bar。
    4．在最初的1000km，2000r/min时的油压可能在3.0～4.0bar之间。

    （四）检修步骤
    1．将电气插头连接从用于降低机油压力的机油压力开关F378上（棕色）脱开。
    2．拧下机油压力开关F378。
    3．用油压检测仪V.A.G 1342取代机油压力开关，旋入机油滤清器支架中。
      4.习各用于降低机油压力的机油压力开关F378拧入油压检测仪V.A.G 1342中。
