车用交流发电机的使用维护与检修
来源:汽车维修  作者:佚名  2018-03-03 08:28:56



      检查调节器故障可用万用表检测,不允许使用兆欧表;更换晶体管时,焊接用的电烙铁不得大于75W;焊接应迅速,最好用金属镊子镊住管脚,以助散热,避免损坏元件。
    维护时,用毛刷或高压空气清除表面灰尘及脏物,检查调节器各连接线是否连接牢固可靠。
    硅整流发电机都采用负极接铁。发电机需与专用调节器配合使用,接线时不能将调节器的“火线”与“磁场”接柱相互接错,否则,易烧坏调节器。当无专用调节器与其匹配时,可用一般调节器代替,但对调节器寿命有一定影响。
      装用JF13 D硅整流发电机与FT61调节器时,它与原来线路的不同点,只是把原车接至调节器“电池”、“电枢”接柱上的线头并在一起,用绝缘胶布包扎好。而另外增加1根导线,从“火线”接柱接至点火开关,(或者从“火线”接柱接至起动机热变电阻短路开关接柱),以便点火开关能够控制激磁电路,当点火开关接通时,能够及时的对发电机进行激磁,而在关闭点火开关时,能防止少量电流长时间流入磁场绕组,造成蓄电池长时间放电和烧坏磁场绕组‘“电枢”接柱。如需在车上检查时,可在短路导线中串一试灯后进行。将发电机“电枢”接柱上的导线拆下,用试灯的一头触在“电枢”接柱上,另一端触在发电机端盖上。发电机转动(转速不要太高)时,如试灯发亮,说明发电机是好的,如试灯不发亮,说明发电机内部或外激磁电路有故障。

    三、汽车发电机及调节器的检修
    1.检修周期与参数
    汽车每行驶1.5万km,应检测调整驱动带的挠度;每行驶3万km,应将交流发电机从车上拆下检修1次,主要检测电刷和轴承磨损情况。新电刷高度为14mm,磨损至7-8mm时,应当更换新电刷;轴承如有显著松动,应予更换新品。
    2.检测驱动带外观及挠度
    驱动带外观检查用肉眼观察驱动带有无裂纹和破损现象,如有则应更换驱动带。驱动带挠度检测时在两个驱动带轮之间驱动带的中央部位施加100N压力,此时驱动带的挠度应符合规定指标。新驱动带(即从未用过的驱动带)一般为5.7mm,旧驱动带(即装车随发动机转动过5min或5min以上的驱动带)一般为10~14mm。具体指标以车型手册规定为准,挠度不符规定应予调整。
    3.检测导线连接及能否发电
    检查各导线的连接部位是否正确;发电机“B”端子必须加垫弹簧垫圈;采用线束连接器连接的发电机,其插头与插座必须用锁紧卡簧锁紧。交流发电机能否发电,直接影响蓄电池的起动性能和使用寿命。
    4.发电机修理注意事项

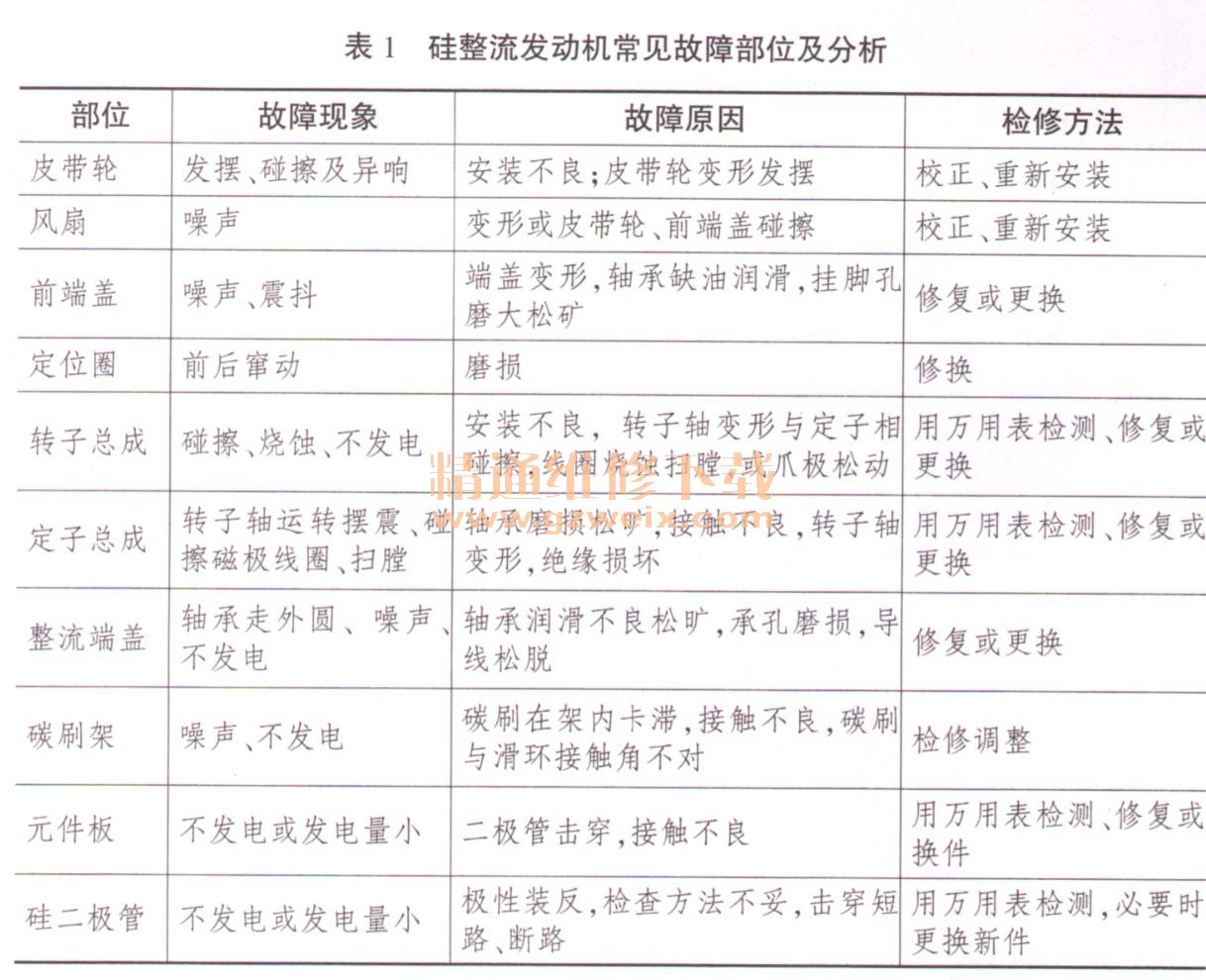

    电刷外露部分长度应)1.5mm ;转子绕组电阻值应符合规定且不搭铁;定子绕组应相互导通,且不搭铁;整流二极管的正、反向电阻应符合标准,否则必须更换;装配时应特别注意电刷架不得装反(如反装也能装上),否则发电机会很快损坏。硅整流发电机常见故障部位及分析见表1。

上一页  [1] [2]
