（3）使用示波器检测断路故障

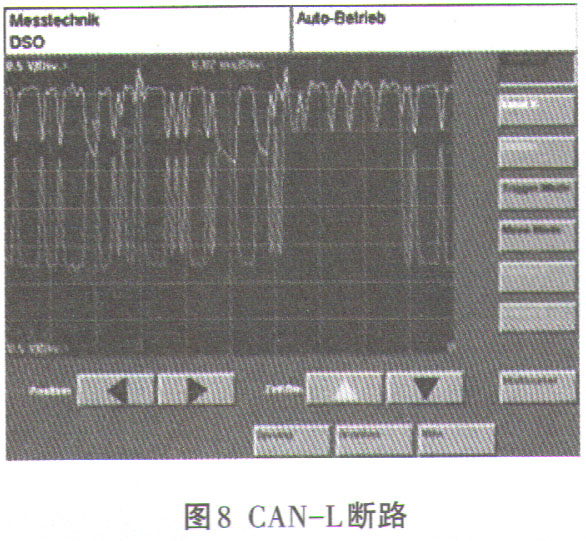

    当链路中发生断路故障时，由于万用表只能测量平均值，此时测出CAN-H和CAN-L的电压还是正常的平均值2.6V和2.4V，因此不能使用万用表测量断路情况。只能使用有快速捕捉功能的汽车示波器进行测量。如图7为CAN-H断路，因为控制单元都是并联的，其中一个发生短路不影响其他控制单元的通讯；图8为CAN-L断路。



    CAN即控制器局域网络由于其高可靠性、高性能和独特的设计，CAN网络系统越来越受到技术人员的重视。本文通过分析高速CAN总线系统的不同故障类型，提出科学故障诊断的方法，并分析如何使用万用表和汽车示波器进行故障诊断，确定故障类型，进一步缩小故障范围，提高诊断效率。本文对高速CAN总线故障诊断分析的总结为汽车电控初学者分析CAN总线故障诊断提供参考。
