（5）再次脱开充电机的低压插头，结果vcu至充电机的互锁线对地电阻为无穷大，通过两次测量结果说明充电机内部的互锁线对地短路，而充电机至vcu的互锁线是正常的，对此直接测量充电机22脚对地电阻为0Ω，确认充电机内部的互锁线对地短路。

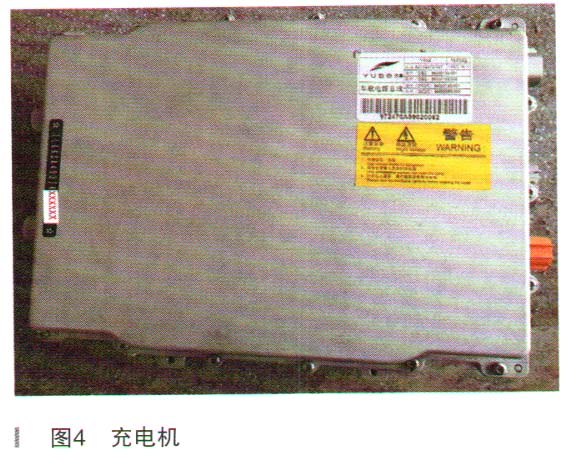

     （6）根据前一步检查，与其他车辆对调充电机（充电机外观如图4所示）测试，但故障依旧存在，并且还是充电机内部的互锁线对地短路，为何会这样呢？

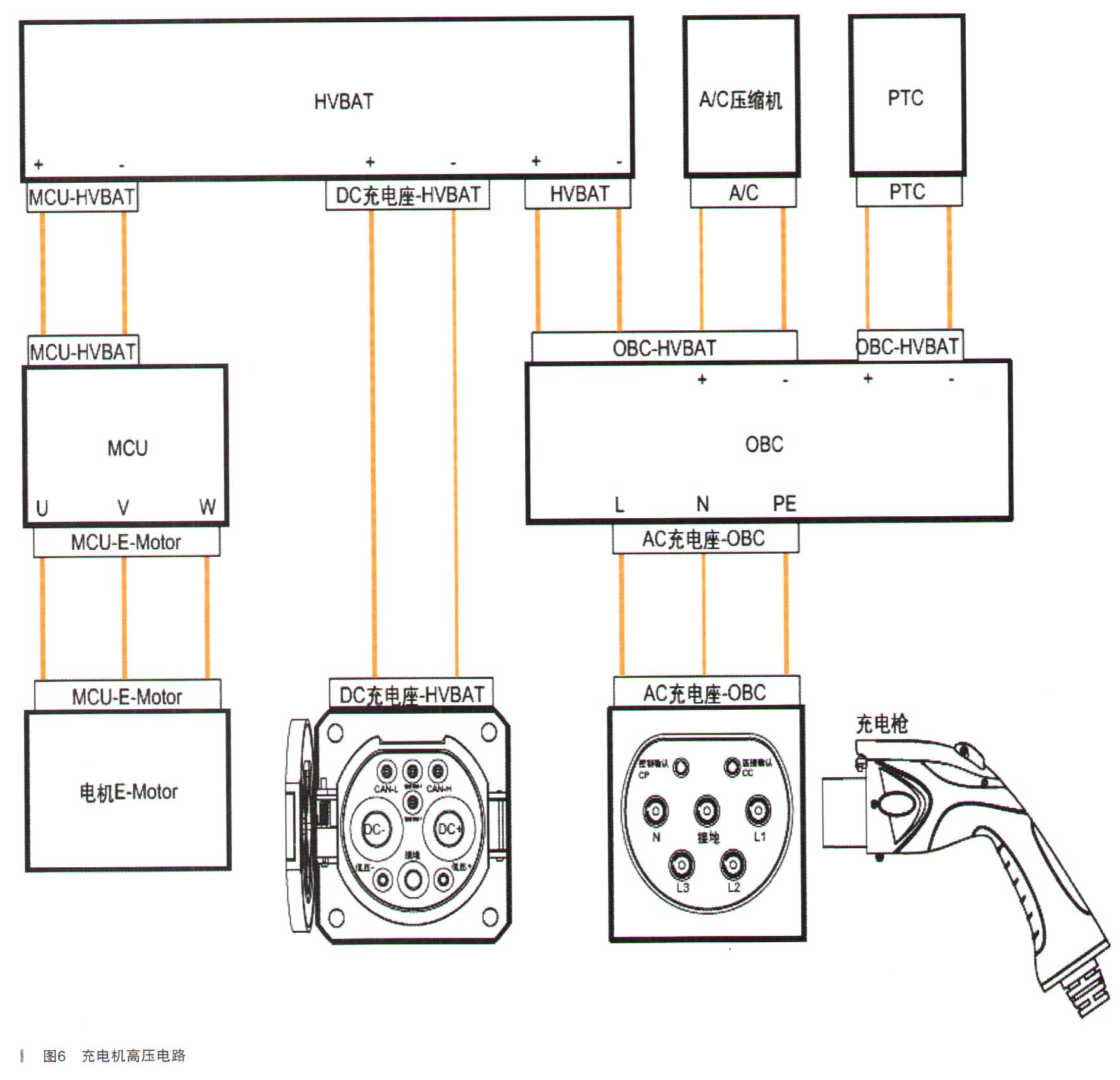

    重新梳理检查思路，注意到充电机除了低压插头，还有3个高压插头（如图5所示），会不会是受到了高压线束的影响呢？充电机的高压线束电路图如图6所示，带着疑问首先脱开充电机至慢充口的插头，然后测量充电机22脚对地电阻为无穷大，即内部互锁线没有对地短路；插上高压插头，电阻又变为0Ω，反复测量若干次，结果都是一样，确认互锁线没有对地短路，而是受到高压线束的影响。



    综合以上检查，更换充电机至慢充口的高压线束（如图7所示），故障彻底排除。
