一辆行驶里程约2.5万km、配置1.6L发动机的2012年上汽大众斯柯达明锐轿车。客户反映:该车晚上停在小区车位上,早上用车时发现无法挂挡行驶,于是我们立即安排技师赶赴现场施救。
经现场检查,蓄电池有电,车辆防盗系统正常并且能正常启动。
但是观察仪表却没有挡位显示以及制动标志显示,排挡杆无法从P挡移动到其他挡位,如图1所示。

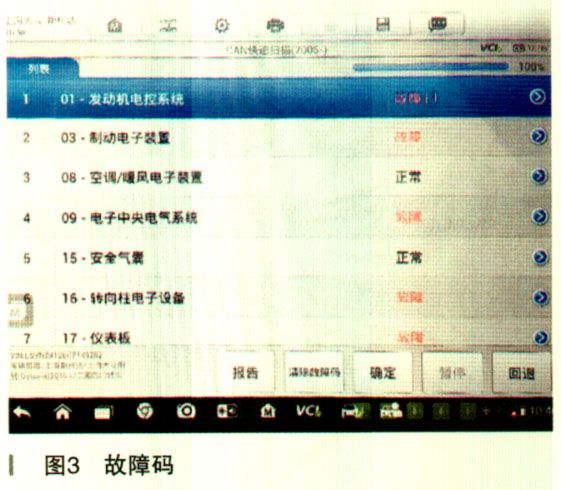

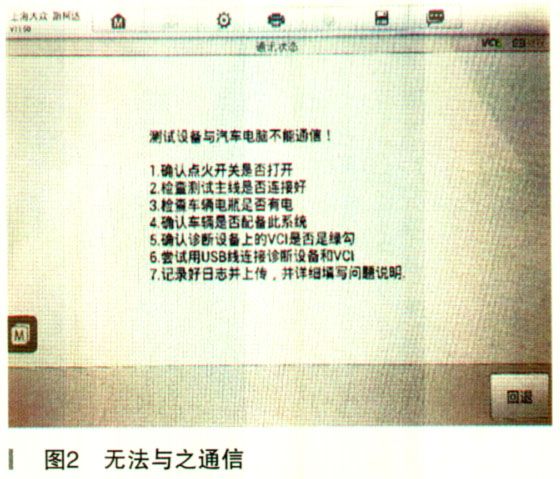

故障诊断:把故障车辆拖运到维修站后,技师决定先按正常的检测流程查勘。连接故障诊断仪道通906检测,发现没有显示变速器系统,单独进入变速器模块,显示无法与之通信,如图2所示。同时,诊断仪还读取到与变速器模块失去通信相关的其他故障储存,如图3所示。
看来故障范围应该是电路或与控制模块相关,查阅电路图,如图4所示。
首先关闭点火钥匙,用万用表检查自动变速器控制单元插头T52b的3号脚,12V常火电压正常;打开钥匙,测量T52b插头的27号与28号脚也有12V,正常。
再检查T52b的1号与2号脚,搭铁正常。
既然与变速器模块相关的线路没间题,为了能准确地判断故障症结,于是对高速CAN线做了示波器检查。从探测结果看,T52b46号和34号脚的波形正常,相关电路图如图5所示。故障检查至此,线路及网络故障已被排除,最后的结论就是变速器模块本身了。
跟客户充分沟通后,更换了自动变速器模块。随后进行设码、解除部件保护及基础设定后,系统能够正常建立与自动变速器控制单元的通信了。经试车,故障彻底排除。
故障总结:只要有比较准确的维修思路,诊断此类模块失去通信的故障是比较简单的。一般来说此类故障脱离不了下面三种原因:第一种是线路故障,第二种是模块本身的故障,第三种是网络通信故障。此时根据从简到繁依次排查,最终锁定目标是不难的。
