斯柯达明锐轿车右前灯光不工作
来源:本站收集  作者:佚名  2018-02-03 09:36:34

    一辆行驶里程约9.6万km、搭载CDF发动机的2009年斯柯达明锐轿车。车主反映:该车右前灯光不工作。
    故障诊断:接车后试车,发现右前近光灯、远光灯、雾灯及转向灯均无法点亮,左前灯光工作正常。用故障检测仪检测,在“09电气中央电子设备”(即车载电网控制单元)中读得孙个故障代码(图1),含义分别为“01500右侧雾灯灯泡断路/对正极短路”“01499右侧远光灯断路/对正极短路”“00979右侧近光灯断路/对正极短路”“00927右侧端子30断路”,记录并清除故障代码,故障代码无法清除,查看相关数据流,发现操作灯光开关时,各灯光的控制信号均能由0%变成100%(图2),这说明车载电网控制单元0519)能正常接收灯光开关信号,且已发出控制各灯光点亮的指令。

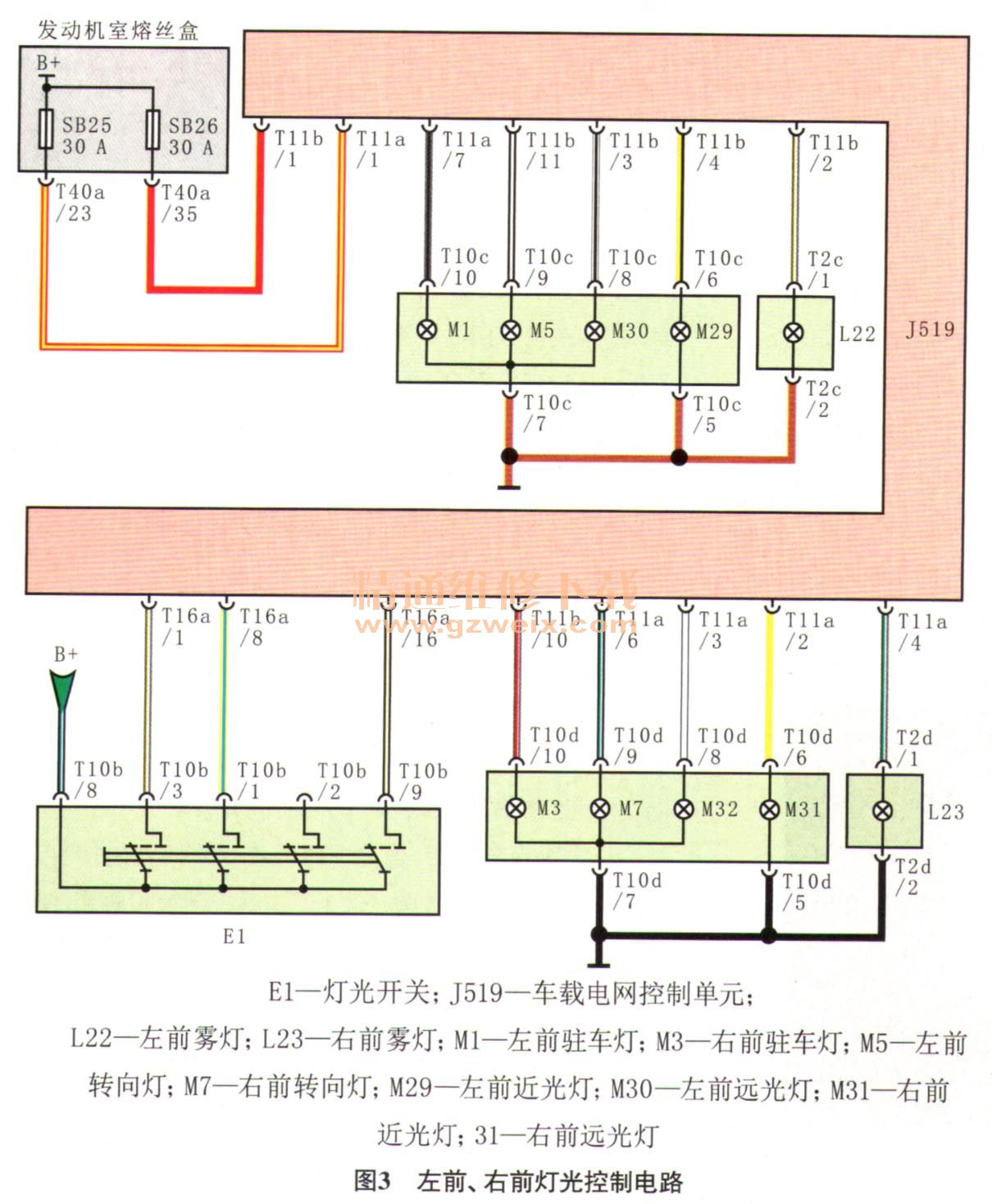

    查看相关电路(图3),可知J519接收灯光开关信号后直接控制点亮各灯光。由于J519能正常接收灯光开关信号,且已发出控制各灯光点亮的指令,怀疑右前灯光及其线路存在故障。

    检查右前灯光导线连接器T10d和J519导线连接器T11a(位于J519上的A号位),均连接可靠,且无端子松动、氧化等异常现象。依次给J519导线连接器T11a端子2和端子3供电,近光灯和远光灯均能正常点亮,这说明右前灯光及其线路均正常。难道是J519损坏了?接通灯光开关,分别测量导线连接器T11a端子2和端子3对应的J519端子,均没有电压(正常情况下应为蓄电池电压),异常,这说明J519确实没有向右前灯光供电,初步判断J519损坏。
    更换J519后试车,故障依旧。用故障检测仪检测,J519中存储的故障代码与之前一样。既然J519、右前灯光及J519与右前灯光间的线路均正常,那剩下的故障点只有灯光开关及其线路了,可是无论从故障代码的提示,还是从灯光控制信号变化情况来看,故障与灯光开关及其线路的关系并不大。为保险起见,仔细测量灯光开关与J519间的线路,均无异常。诊断至此,维修陷入僵局。

[1] [2]  下一页
