路虎揽胜前娱乐系统不起作用检修
来源:本站整理  作者:佚名  2019-06-18 09:15:17

    一辆行驶里程约18.4万km的2012年路虎揽胜5.0L V8 SC车。该车前娱乐系统不起作用,空调不起作用,门锁不起作用,遥控器不起作用,盲点监控不起作用和仪表黑屏。
    故障诊断:
    (1)根据电路图显示,在副驾驶车门以后的模块全部没有通信,重点放在副驾驶车门模块前的中速CAN网络信号线上。检查CJB至音频单元连接线束,线束间没有搭铁现象。检查音频单元至副驾驶门模块线束,有搭铁现象。

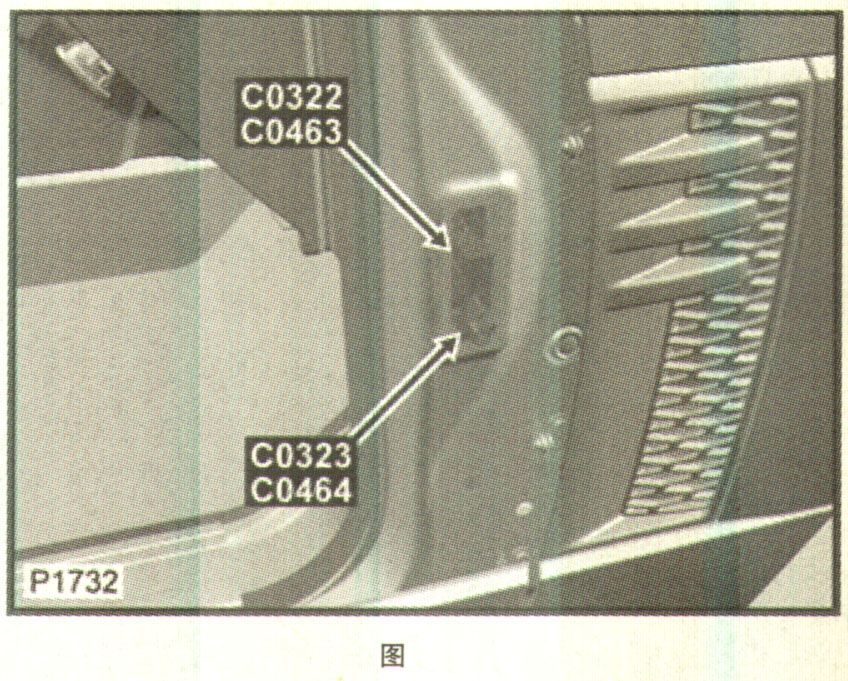

 (2)找出搭铁点,搭铁的信号线为C0463-19 YW 0.5D 1420,如图所示。

    故障排除:中速CAN网络信号线搭铁。
    故障总结:对于非间隙性网络故障,有效地利用电路图和网络结构,通过断开中间节点,看故障是否排除,可以较快地找出故障点。


关键词:揽胜
