一辆行驶里程约9.8万km、配置1.8L发动机的上海大众斯柯达昊锐。新来的修理工知道左右后视镜无法调节是个电气活,所以理所当然地用诊断仪检测。当没有发现故障码,而他的检测手段也是空白时,就只能“甩锅”到我这里了。
故障诊断:先了解基本情况,然后也是用故障诊断仪进行检测并读取

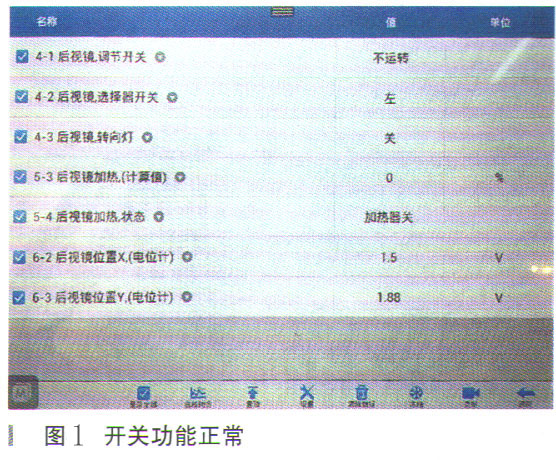

数据流,查看快关功能是否完好,结果显示开关正常,如图1所示。

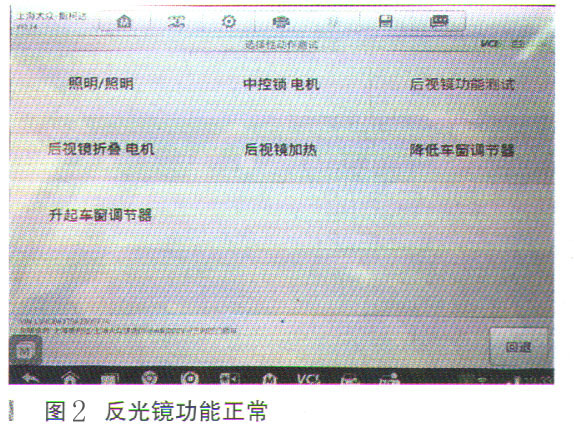

然后执行动作测试,分别控制左右反光镜的各个功能,结果也正常,如图2所示。
我是这样分析的:开关正常,说明输入没有问题;功能测试的动作执行正常,说明模块至反光镜也没有问题,那么为何会这样呢?

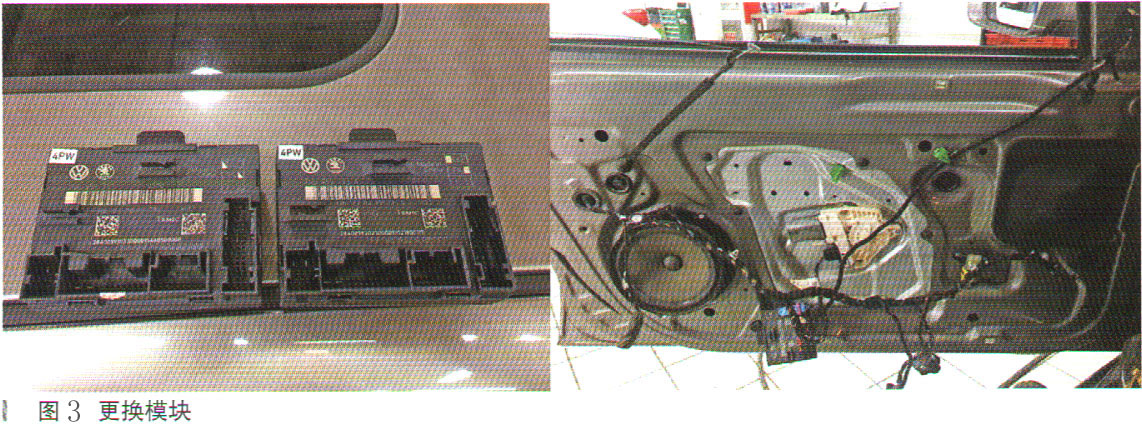

尝试对左右两个控制单元执行编码后故障依旧,怀疑左右后视镜控制模块内部故障,试着更换同类车的模块后故障排除,如图3所示。
故障总结:从上述案例中可以收获以下两点:
(1)平时多积累些常用车型的故障通病,这样有助于我们快速定位故障部位。一旦查出问题后,要多问自已,为什么会这样,什么原因导致的,由此来发现故障原因排除隐患。
(2)充分利用诊断仪的
数据流及元件动作测试功能,可以减少很多不必要的测量步骤,而且替换法也是一种简便快速的诊断方法。
