比亚迪宋天窗遮阳帘无法关闭
来源:本站整理  作者:佚名  2018-09-19 10:14:00



一辆比亚迪宋全景天窗遮阳帘只能关闭到天窗中间位置,之前更换过天窗遮阳帘电机,更换后故障排除但现在故障再次出现;
原因分析:
1、初始化位置错误;
2、遮阳帘电机故障;
3、线路故障;
4、通信信号故障
维修过程:
1、遮阳帘无法关闭,自学习时,天窗可以正常完成自学习,遮阳帘仍然无法关闭,导致自学习无法进行;
2.更换电机,因为更换电机之后,电机必须进行初始化,即堵转400ms以上,以保证遮阳帘的正常运行,所以在更换后能运行一段时间很可能是电机未进行初始化工作;
3、由于遮阳帘只能关到中间位置故也无法自学习,天窗自学习可以正常完成;
4、检查测试线路均正常;
5、进入DMCU读取数据流发现,天窗数据均无法显示,如右图:

6、于是拆解左前玱璃升降器开关后发现该车辆装配的是宋低配车辆的左前玱璃升降器开关,图片如右图:

7、倒换展厅车辆的玱璃升降器开关后故障排除;

维修小结:
熟悉故障原理才能快速解决问题,故障原理:

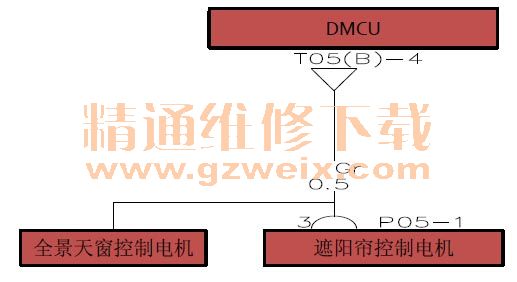

1、全景天窗的遮阳帘、天窗玱璃、和DMCU极成一个LIN显得局域网,以实现防夹功能;
2、当主驾窗控开关LIN通讯故障,遮阳帘电机无法获取天窗玱璃位置,而以默认中部位置及以后区域运行;
3、为了保护遮阳帘不被高速风吹坏,逻辑要求遮阳帘在任何情况必需位于天窗玱璃后部;
4、在更换遮阳帘电机,电机未初始化之前只能手动控制运动,而无需采集LIN信号发来的天窗玱璃位置,因此会出现更换遮阳帘电机后一段时间内可以使用,一旦手动操作使遮阳帘关闭并堵转400ms,便完成遮阳帘电机初始化,若此时窗控开关的LIN信号故障未解决,最初的遮阳帘故障会重现,直到更换新的窗控开关才能解决

5、有时断开蓄电池也可能导致遮阳帘电机丢初始化,就会出现遮阳帘手动工作正常。

相关资料:2015-2016款比亚迪宋维修手册(含电路图)
