一辆行驶里程约1.2万km的比亚迪宋。客户反映:该车辆ESP灯偶发性亮,有时熄火后就正常了。
故障分析:
1、ESP故障;
2、轮速传感器故障;
3、线束故障;
4、其它故障。
维修过程:
客户进店后使用VDS1000进行诊断读取ABS故障为C003A08:右后轮速传感器信号故障。
从故障码表面看此故障属亍信号传递不良故障。经检查测量传感器端电压及电阻,正常排除轮速传感器故障;测量ESP端电压正常,也排除ESP故障;由此可以推出结论属亍线束端故障。

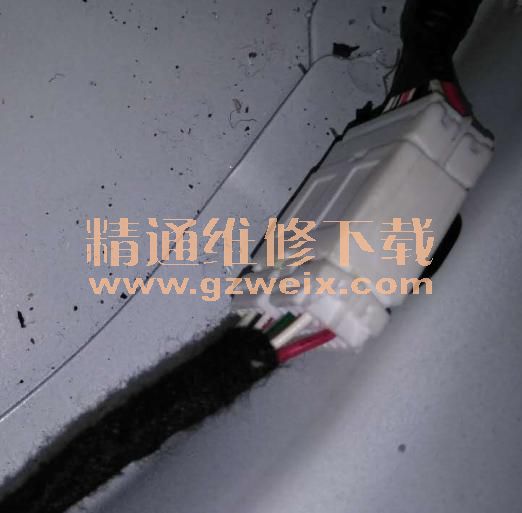

测量BJG07不GJB07端导通性良好;测量GJK14不KJG14端导通性良好,可以排除此段线路接触不良故障,按地板线束往下查看发现位于后排靠背下有个线束接插件绷得比较紧怀疑此处线束接插件导致,处理接插件后试车故障未出现。
维修小结:在检查偶发性故障时仔细判断、通过电路知识掌握原理,以免误判,提高一次修复率。
