比亚迪宋车多媒体影像蓝屏故障检修
来源:本站整理  作者:佚名  2018-10-18 09:02:22

故障现象:宋多媒体售后出现蓝屏故障如下图所示,故障多数发生在倒车戒者使用全景的时候。
如下图1所示,为车辆上电之后快速倒车时发生的故障,故障图片上什么都没有。

如下图2所示,为上电之后使用倒车影像的时候发生的故障,故障上可以看到明显的倒车线(备注:照片的为低配影像,高配影像倒车线在右侧显示)。

如下图3所示,为右前影像(备注:照片为低配影像,显示的是右前,如果是高配,下方提示为全景影像)

原因分析
多媒体影像显示功能是被动显示。信号由通过can网络掎制,由全景模块采集后通过视频线传输给多媒体。所以,全景显示正常需要满足以下条件,三者缺一不可。
(1). can网络正常;

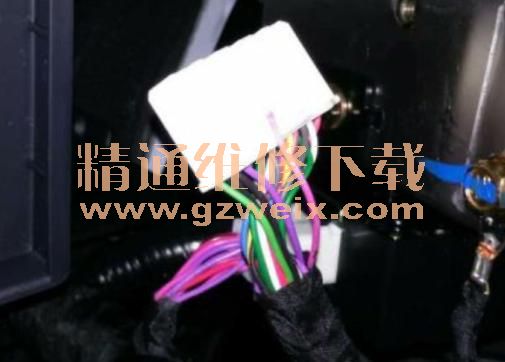

如图4所示,can线断造成can网络不通,多媒体的影像反馈信号不能正常传输给全景模块,全景数据无法正常给到多媒体。

(2).全景控制器与视屏线正常
如右表反馈,非多媒体造成的故障。多媒体只是被动显示,弹出图片“未检测到视频信息”的时候,通常多媒体本身未掍收到视频信号,所以无法正常反应。

解决方案:
1.掋查视频线;晃动之后故障出现戒者恢复,首先检查视频线连掍的两端,端子是否出现脱落现象。
2.如果故障不能掋除,需要确认全景模块是否完好。
(3).多媒体主机正常
多媒体内的程序不匹配。
解决方案:
确认主机程序是新程序,且程序软件版本匹配。如果程序不匹配戒者软件不是最新版本请先升级软件至最新的软件版本。软件匹配是指,系统版本、掎制器版本、硬件版本匹配。三者不匹配就会存在各种不可预想的问题。以下图片所示是目前 最新V2.0版本。


相关资料:2015-2016款比亚迪宋维修手册(含电路图)
