比亚迪宋行驶时仪表报多系统故障检修
来源:本站整理  作者:佚名  2019-01-02 14:13:19

    一辆行驶里程约1.3万km的比亚迪宋。该车行驶时仪表突然显示:请检查发动机系统,ABS系统、网络、制动系统等多个故障。
    原因分析:多模块同时发生问题,分析是CAN网络问题,原因有:
1、线束本身问题;
2、某一个模块问题导致CAN网络故障;
维修过程:
1、使用VDS1000检查:
ECM模块中故障码为:P2122:踏板位置传感器2线路低电压故障[当前];
TCU模块中故障码为:U1706:CAN加速踏板信号故障;EPB模块中故障码为:U041681:接收到ESP的无效信息故障,U040181:接收到ESP的无效信息故障;
ESP模块中故障码为:ECMCAN数据被破坏。
故障码效多,排查从简单到复杂,思考故障共性;

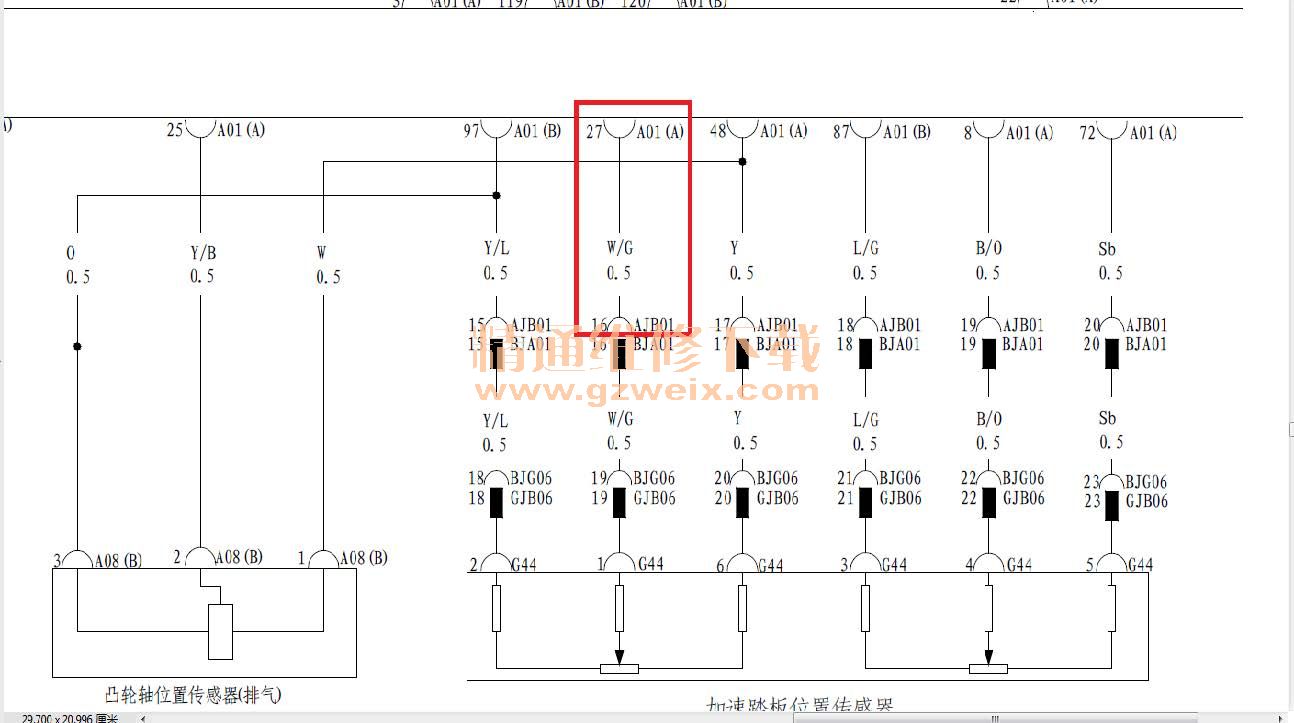

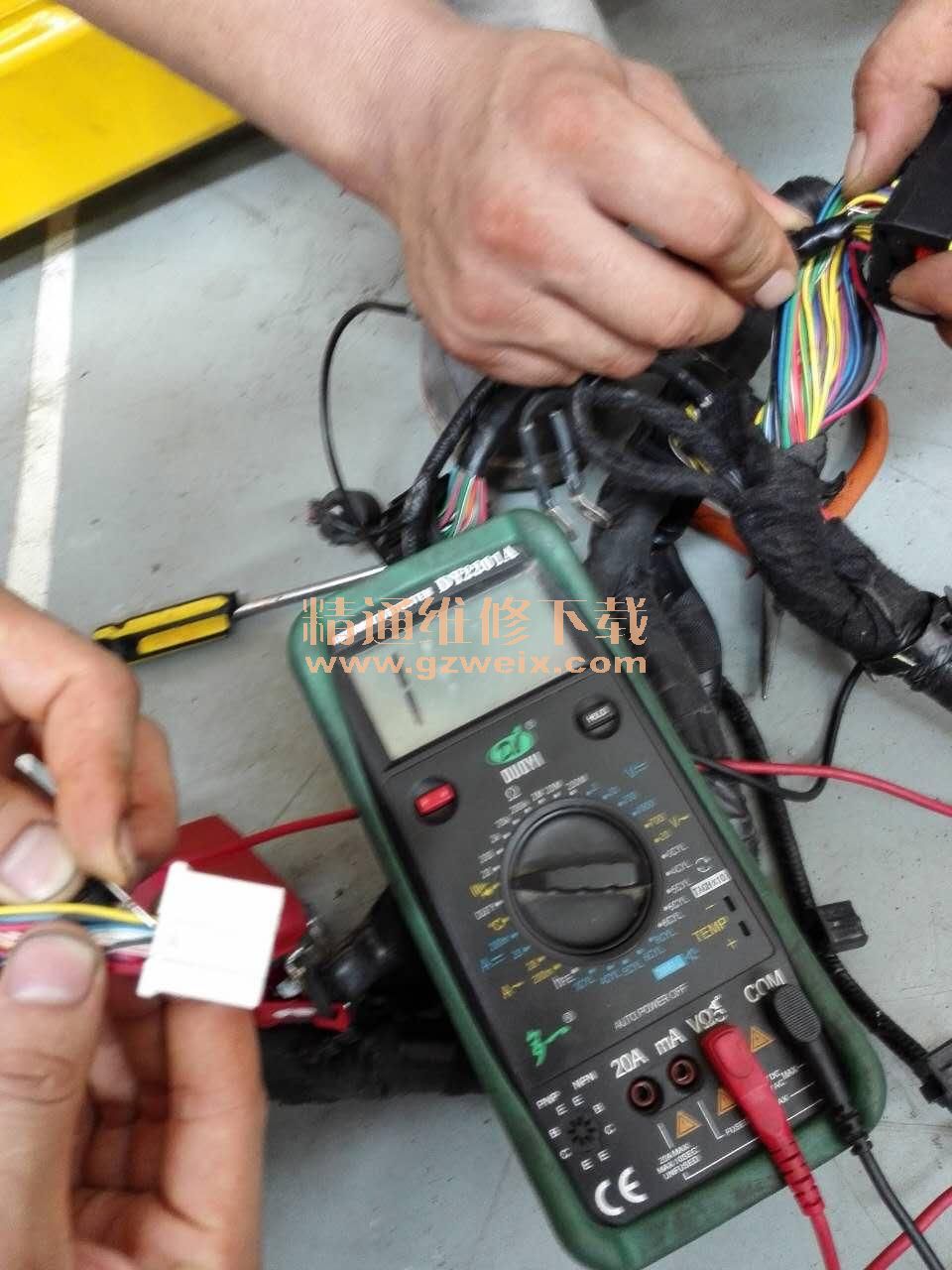

2、根据故障码,各模块都需要一个共同的信号:加速踏板位置信号。也就是说该故障的根本是踏板位置信号有了异常导致的。倒换加速踏板位置传感器、ECM故障未消失,分析是线路故障。 3、根据电路图,发现在油门踏板位置传感器和ECM之间有两个接插件:GJB06/BJG06;BJA01/AJB01。使用万用表测量加速踏板位置传感器上的6根线到发动机ECM之间的导通性,发现G44的1号针脚到A01(A)的27号针脚不通。因为涉及到发动机线束、前舱线束、仪表线束,因此逐段检查线束,发现AJB01的16号针脚到A01(A)的27号针脚不通,确定发动机线束上此段线路不通。 4、更换发动机线束,故障排除。

维修小结:在车辆出现多系统故障时,一定不要盲目的去维修,一定要找到这些故障的共同点,才能快速将故障排除。
