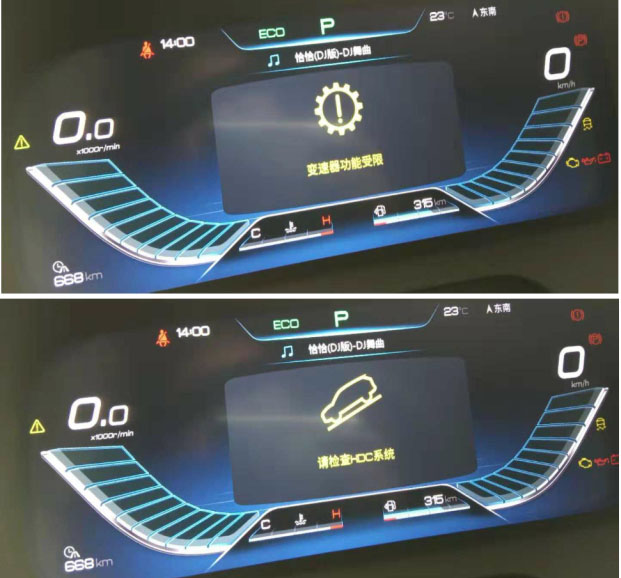

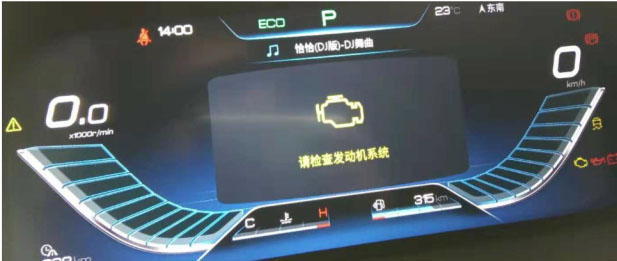

故障现象:客户反应行驶中突然加油没反应,仪表亮了好多故障灯。熄火后再重新启动车辆启动不了,启动机能正常工作。
原因分析:

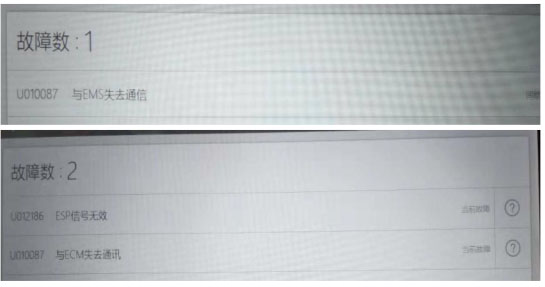

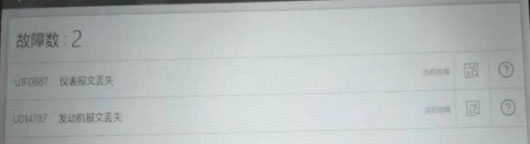

1、车辆拖回店检测发现启动机能正常工作但是发动机不能着车,并且仪表提示有很多故障灯,用VDS检测发现发动机模块扫描不到,动力网所有模块均有与发动机模块通讯超时的故障码,初步判断故障为发动机模块通讯故障。
维修过程:
1、通讯故障主要检查模块的电源和CAN线两部分,首先检测

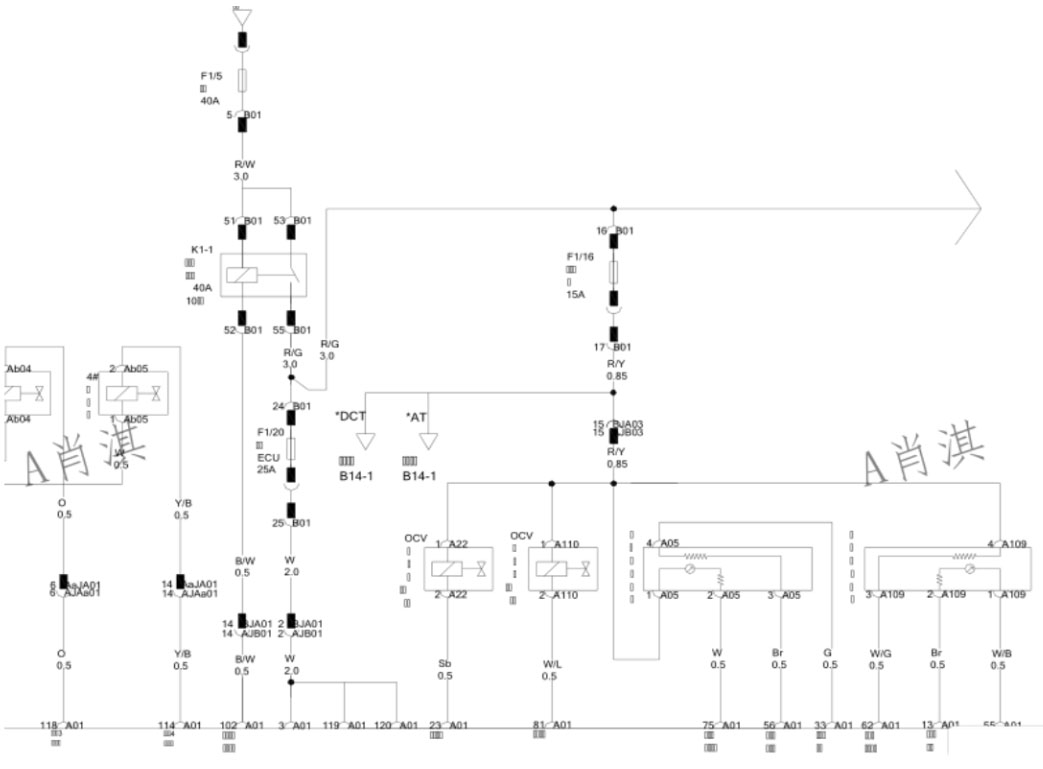

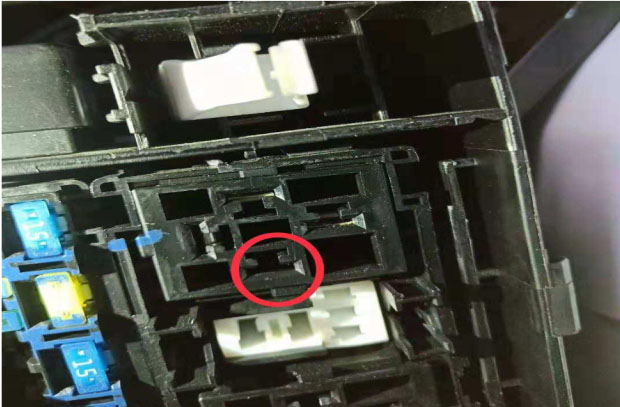

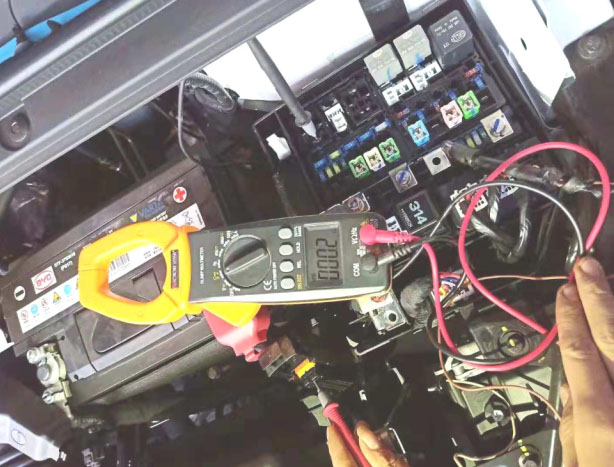

ECU电源,经检测发现A01-3号针脚没有电源过来,查看线路图发现该针脚的电源是主继电器给的,把主继电器拔了分别检查B01-51与B01-53,当检查到B01-51号针脚时发现该针脚退针,把前舱配电盒拆了把针脚处理好复原,车辆能正常启动,用VDS检测发动机模块能正常通讯,导致车辆
无法启动的原因就是主继电器B01-51号脚退针导致发动机模块没有电源无法工作。
维修小结:遇到模块通讯类故障时主要排查思路就是电源与CAN线故障其次再考虑模块问题。
