故障现象:一辆比亚迪唐EV,客户提车后我店去客户家安装充电桩,安装完成后充电从30%充到37%时,客户致电充电桩
跳闸,合闸后无法继续充电,停放一会儿之后车辆无法行驶。
原因分析:
1、外部供电电压异常
2、壁挂充电盒问题
3、充配电总成问题
4、电池包问题
维修过程:
1、安排人员现场检查发现车辆无电,低压铁电池处于休眠状态,唤醒后仪表显示请检查充电系统,一会儿之后再次强行进入休眠状态;
2、测量低压
蓄电池电压为9. 5V,确认DC不发电导致亏电,读取充配电总成故障码为:P1EC100:
降压时高压侧电压过低;
3、读取
数据流发现高压侧电压仅为156V严重过低,结合无法充电的故障,查看维修资料,发现DC与OBC共用高压保险;

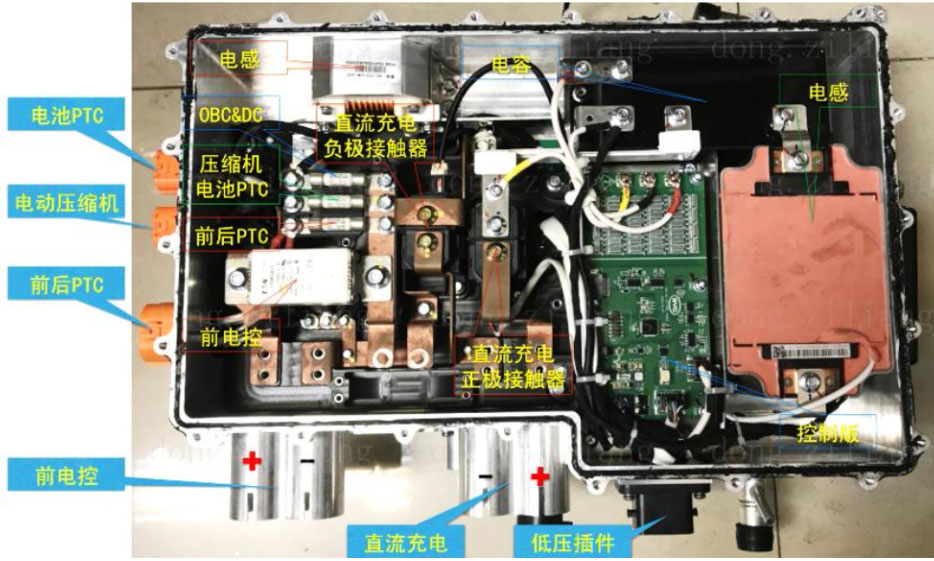

4、拆开充配电总成检修小盖,拆下保险测量发现保险己经烧毁;
5、测量外围接插件的对地阻抗、正负极母线之间的阻值,均未发现异常;

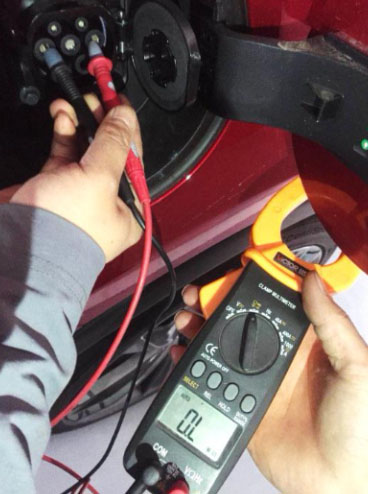

6、测量充配电交流充电接插件L和N的阻值也正常;
7、重新更换保险后上电发现保险再次被熔断,因测量外围零部件无异常点,判断充配电总成内部异常导致保险熔断;
8、更换充配电总成后试车故障排除。
维修小结 维修过程中要善于综合其他故障一起分析,结合维修资料就能快速定位故障点。
